Controlador Pegasus Astro Ultimate PowerBox V2
(DESCATALOGADO. PRONTO ESTARÁ DISPONIBLE LA NUEVA VERSIÓN V3)
Valoración de ESPACIO CELESTE del controlador Pegasus Astro Ultima PowerBox V2:
Ultimate PowerBox V2 es el sucesor del reconocido Ultimate Powerbox. Un accesorio para administrar y controlar toda la energía que requiere nuestro equipo de astrofotografía. Un concentrador USB3.1 ( puedes encender y apagar cada puerto USB) , salidas de 12V, salidas RCA para cintas calentadoras, un controlador paso a paso que puede impulsar cualquier motor paso a paso en el mercado, así como puertos de expansión para futuros dispositivos que se comunicarán con el controlador.
Si estás cansado de no tener un administrador de energía “todo en uno” y lidiar con un desorden de cables, este complemento es una excelente solución. Solo el cable de alimentación principal y un cable de datos USB están conectados a la Ultimate PowerBox V2, desde el cual se ramifican los otros cables que alimentan todos los dispositivos de tu equipo.
Recomendado por Espacio Celeste.
Descripción del controlador Pegasus Astro:
El Ultimate Powerbox v2 (UPBv2 en breve) es el sucesor del renombrado Ultimate Powerbox de PegasusAstro.
Se agregó un concentrador USB 3.1 (puede encender/apagar cada puerto USB), más salidas de energía, más calentadores de rocío, un nuevo controlador paso a paso que puede controlar cualquier motor paso a paso en el mercado de la astronomía, así como un puerto de expansión para futuros dispositivos PegasusAstro que se comunicarán con el controlador UPBv2. Si está cansado de llevar múltiples paquetes de energía y lidiar con un lío de cables de alimentación y datos, Ultimate Powerbox es la solución absoluta. La idea es un recinto que pone a disposición una cantidad suficiente de amperios. Ningún cable perturba los movimientos de la montura y el instrumento, solo el cable de alimentación general y un cable de datos USB llegan a Ultimate Powerbox desde donde se ramifican los otros cables que alimentan todos los dispositivos.
Toma de entrada sólida
Un enchufe de entrada de CC grande y sólido garantiza que el cable de alimentación esté siempre asegurado en su lugar. El enchufe se selecciona para proporcionar toda la potencia que necesita sin caídas de tensión.
Más de 20 A de potencia total
El Controlador ha sido diseñado para soportar hasta 20 A de corriente total.
Tenga en cuenta que Ultimate Powerbox v2 no es un banco de energía. Requiere una fuente de alimentación externa (batería o PSU) para recibir su energía.
4 tomas de corriente de 12 V CC para su equipo
Cuatro potentes transistores MOSFET inteligentes proporcionan “jugo eléctrico” a su preciado equipo. Las protecciones sofisticadas contra cortocircuitos y sobrecargas por puerto cortan la energía e informan el incidente a nuestro software. Cada MOSFET es capaz de proporcionar hasta 7 A de corriente.
Los enchufes de salida de metal y de buena calidad garantizan que proporcionará todo el jugo que necesita y puede asegurar en su lugar sus cables de alimentación de extensión.
Sensores de potencia incorporados
Un voltímetro preciso y un amperímetro (puede soportar hasta 30 A) miden y muestran en tiempo real su entrada de energía. Si la entrada es superior a 14,5 V, la alimentación se corta instantáneamente para proteger su equipo.
Medidor de corriente individual por puerto de 12 V y canal de calentador de rocío
Cada salida de 12 V y cada canal del calentador de rocío tiene un medidor de corriente interno e independiente. Puede ver el consumo de energía de cada puerto en el software.

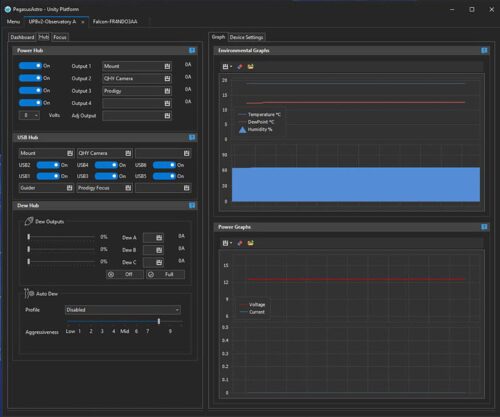

Software independiente
¡El moderno software independiente de Pegasus Astro tiene una piel oscura y ordenada! Controle todas las funciones de Ultimate Powerbox v2 desde este software. Reciba métricas, vea y amplíe los gráficos, nombre sus resultados, ajuste cada configuración de su Ultimate Powerbox v2 rápida y fácilmente.
Hub industrial de 6 puertos USB 3.1 SuperSpeed
Un chip de puerto USB 3.1 industrial garantiza que este concentrador USB funcionará perfectamente a temperaturas de -40 °C a +80 °C.
Una característica interesante es que el software puede encender o apagar cada puerto USB individualmente. ¿Se atascó un dispositivo y tuviste que volver a enchufar el enchufe en medio de una noche fría? ¡No hay problema! Simplemente ubique el puerto, haga clic en el interruptor de ENCENDIDO/APAGADO en nuestro software y recicle el puerto USB. ¡Simple como eso!
En la parte posterior de la UPBv2 puede ubicar:
♦ 4 puertos USB 3.1 de alta velocidad
♦ 2 puertos USB 2 de alta velocidad
Cada puerto USB proporciona hasta 2,5 amperios. Todos los puertos USB incluyen protección electrónica contra cortocircuito y sobrecarga.
Controlador de motor paso a paso incorporado
Un controlador de motor paso a paso moverá con precisión su enfocador. El controlador acciona un motor Pegasus o cualquier otro motor paso a paso del mercado (unipolar o bipolar), por ejemplo, Rigel, Robofocus, Moonlight Motor.
Nota: asegúrese de tener el cable correcto para su motor. Cada fabricante utiliza su propio pinout. Póngase en contacto con nosotros si tiene alguna duda sobre el tipo de su motor.
Motores paso a paso compatibles
Pegasus MFK: Requiere cable de red directo común RJ45 a RJ45
- Robofocus: Requiere cable RJ45 a DB9
- Moonlite: Requiere cable RJ45 a DB9
- Lakeside: Requiere cable RJ45 a DB9
- Starlight HSM 20,30,35: Requiere un cable de pinout personalizado RJ45 a RJ45
- Starlight MSM 20,30,35: Requiere un cable de red personalizado RJ45 a RJ12
- Rigel nStep: Requiere RJ45 a RJ12 cable de red personalizado
- Starizona Microtouch: Requiere cable de red personalizado RJ45 a RJ12
La compensación de contragolpe ya está implementada en el firmware y se puede habilitar, ajustar y deshabilitar desde el software. Ya está disponible un controlador de enfoque completamente ASCOM6.
Salidas PWM de ciclo de trabajo de tres canales
Tres salidas de modulación de ancho de pulso (PWM) son capaces de proporcionar energía a sus calentadores de rocío “sedientos”, pantallas planas o ventiladores telescópicos. Elimine la humedad que enturbia su equipo y destruye sus noches claras. Estos puntos de venta se pueden sintonizar de forma remota desde su computadora portátil utilizando el software suministrado.
Una salida variable y regulada por voltaje
Está disponible una salida regulada que puede proporcionar hasta 3 amperios de corriente. Puede ajustar la salida de 3 voltios a 12 voltios y guardar esta configuración en la memoria del controlador. Cada vez que UPBv2 arranca, el puerto se ajustará a la configuración de voltaje almacenada.
Fuente de alimentación para cámaras DSLR: si equipa su cámara con un “Battery Dummy”, puede suministrar energía a la cámara a través de la salida variable de la Powerbox. Para hacer esto, configure el voltaje requerido ANTES de conectar la cámara (por ejemplo, 8 V si usa un “acoplador de batería” de Pegasus Astro). El valor se almacena de forma permanente, por lo que debe configurarse solo una vez. Asegúrese de que la configuración solo sea válida para un puerto y que los otros puertos continúen suministrando 12 V.
Siempre ENCENDIDO – Salida de 12 V
Una salida de 12 V no regulada puede proporcionar hasta 8 amperios. Así, además de las salidas Smart 4 x 12 V, tienes una más para conectar equipos adicionales. ¡Este puerto de salida de 12 V permanece siempre ENCENDIDO!
Puerto de expansión (EXT)
Un puerto de expansión RJ12 está disponible para futuros dispositivos. El puerto de expansión permite la conectividad de los productos Pegasus Astro actuales y futuros. Los dispositivos enchufados se pueden controlar desde el software UPB (ASCOM /INDI / Standalone).
Ajuste automático de PWM (salidas de rocío)
El firmware puede ajustar automáticamente las salidas PWM consultando la lectura del punto de rocío del sensor ambiental. Simplemente haga clic en “Auto” y deje que Ultimate Powerbox v2 decida si es hora de encender sus calentadores de rocío.
Aviso: puede seleccionar qué salida del calentador de rocío está controlada por la función “Auto Dew”.
ASCOM 6.4 totalmente compatible
Ultimate powerbox es totalmente compatible con ASCOM6. En combinación con el programa principal de PegasusAstro que actúa como un servidor, puede usar los últimos controladores suministrados por ASCOM 6.4 para:
- Controlar el motor paso a paso (ASCOM Focuser)
- Pasar la configuración ambiental al software compatible (p. ej., Sequence Generator Pro / MaximDL) (ASCOM ObservingConditions )
- Encienda o apague todas las salidas de 12 V (interruptores ASCOM)
apoyo INDI
Ultimate Powerbox v2 es totalmente compatible con INDIGO e INDI:
♦ Indigo: http://www.indigo-astronomy.org
♦ Indilib: https://indilib.org/devices/auxiliary/pegasus-ultimate-power-box.html
Completo compatible con StellarMate.
Soporte de soportes externos
PegasusAstro proporciona un par de soportes opcionales para colocar el dispositivo Ultimate Powerbox en una placa Losmandy de 3” o Vixen. Ambos soportes se pueden atornillar en el costado del controlador y sujetar su telescopio.
Indicaciones LED para estados de energía y falla
El LED puede parpadear en patrones para advertirle sobre problemas de energía importantes (por ejemplo, sobre o bajo voltaje). Además, la luz se puede apagar con el software. El LED de Pegasus es muy tenue, pero en caso de que no le guste el brillo, puede apagarlo a través del software.
Los cables de alimentación están incluidos en el paquete.
En el paquete se incluyen cuatro (4) cables de alimentación de CC de 2,1 mm a 2,1 mm macho (1 m). Los cables son lo suficientemente gruesos para soportar hasta 6 amperios de corriente.
Sensor ambiental externo
El sensor externo de temperatura y humedad relativa está incluido en el paquete. Conozca exactamente las condiciones ambientales de su ubicación. Las mediciones de temperatura, humedad y punto de rocío se muestran en el software.
Gráficos ampliables y exportables para valores de energía y entorno
El software registra todas las lecturas de voltaje, corriente, temperatura y humedad relativa. Todos estos gráficos son ampliables y fácilmente exportables en imagen PNG y formato de texto CSV. Mantenga un registro completo de sus condiciones nocturnas.
Temporizador para apagar salidas
Elija la hora y el temporizador de inicio para apagar los puertos de salida cuando lo programe.
Salidas persistentes de memoria al inicio
Puede definir fácilmente qué salida debe encenderse durante el inicio. El ajuste se almacena en la memoria EEPROM del sistema. Una buena característica en caso de un corte de energía.
Conectividad USB3.1
El controlador siempre está conectado en el concentrador USB (7º puerto USB). No se necesita cable adicional. Simplemente conecte el concentrador USB a su computadora portátil y estará listo para comenzar.
Protección de polaridad inversa:
Ultimate Powerbox ha sido diseñado con una protección de polaridad de voltaje inverso. ¡Definitivamente te salvará la noche si accidentalmente conectas la fuente de alimentación principal en polaridad inversa!
Perro guardián
Un guardián de hardware reinicia el dispositivo si por alguna razón no hay respuesta del controlador durante dos segundos. Una característica interesante en el improbable caso de que el controlador se congele: cuando tiene un observatorio remoto y necesita estar seguro de que todo funciona como se esperaba.
Firmware actualizable
El firmware del dispositivo se puede actualizar fácilmente para admitir futuras funciones y correcciones de errores.
Tamaño compacto y ligero.
Una caja de tamaño compacto de aluminio anodizado azul encierra la placa del controlador. El tamaño es de 12 cm x 10 cm x 3 cm (4,72 pulgadas x 4,06 pulgadas x 1,2 pulgadas). El peso es de 400 gramos (14,1 onzas).
Accesorios incluidos:
- Controlador Ultimate Powerbox V2
- 4 x cable de alimentación DC 2.1 a 2.1 macho (1 m)
- Sensor de temperatura / humedad
- Cable USB3 tipo B (1,8 m)
Visita la pagina de descargas de Pegasus Astro para descargar su manual: https://pegasusastro.com/downloads/
