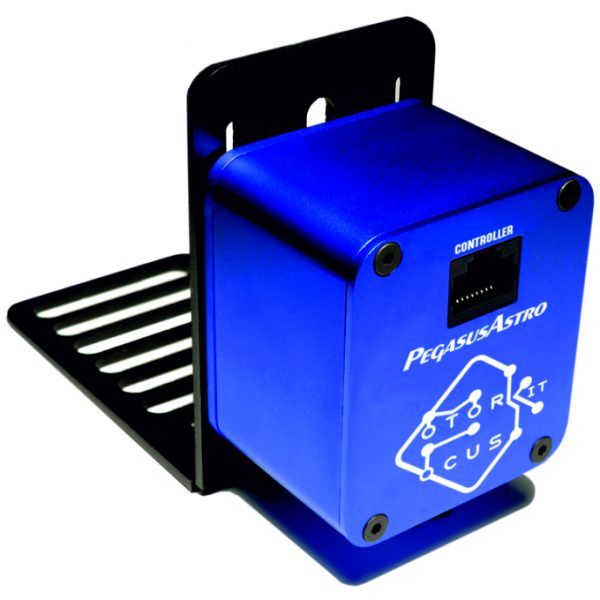

Motor de enfoque Pegasus Astro Motor Focus Kit v2 (universal)
108,50 €
Disponible bajo pedido. Plazo de entrega habitual: 5–15 días laborables, sujeto a disponibilidad del fabricante o distribuidor. Si lo necesita para una fecha concreta, consúltenos.
Motor de enfoque Pegasus Astro Motor Focus Kit v2 (universal)
Motor paso a paso con reductora 1:120 y poco juego
Pasos de 0,0625°, aprox. 1 micra por paso (en medio paso)
Soporte universal en L con carril para Newton
5 acopladores de 4 a 8 mm y cable RJ45 de 1 m
Necesita controlador (DMFC, Ultimate Powerbox o XMC)
GARANTÍA DE CALIDAD PEGASUS ASTRO.
108,50 €
Disponible bajo pedido. Plazo de entrega habitual: 5–15 días laborables, sujeto a disponibilidad del fabricante o distribuidor. Si lo necesita para una fecha concreta, consúltenos.
Motor de enfoque Pegasus Astro Motor Focus Kit v2 (universal)
Valoración de ESPACIO CELESTE del motor de enfoque:
Motor paso a paso con reductora y poco juego para motorizar el enfocador de tu telescopio, con soporte universal en L y cinco acopladores. Necesita un controlador aparte, como el DMFC, el Ultimate Powerbox o el eXternal Motor Controller.
Descripción del motor de enfoque:
El Motor Focus Kit v2 enfoca tu telescopio de forma rápida y precisa. Su reductora de alta resolución da pasos de 0,06° y levanta con facilidad más de 6 kg (por cm). Su alto par sirve para mover equipos de imagen pesados.
La reductora tiene poco juego, y se compensa fácilmente desde el software de captura. La toma RJ45 se puede adaptar al cableado compatible con Robofocus.
Necesita un controlador
Para mover este motor necesitas un controlador. Pueden hacerlo:
Dual Motor Focus Controller (DMFC)
Ultimate Powerbox v1, v2 y v3
eXternal Motor Controller (XMC)

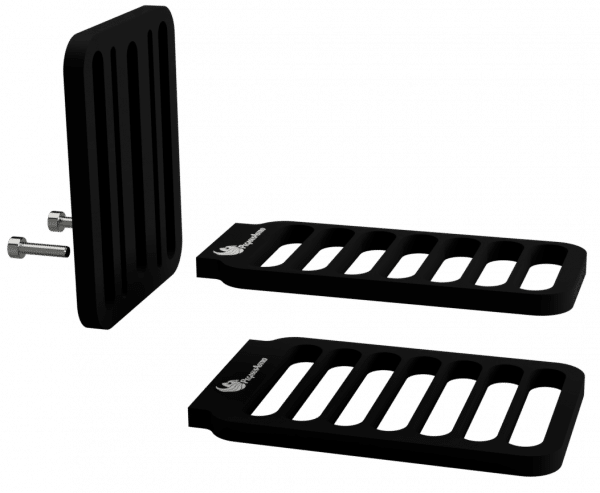

Soporte universal en L
El soporte en L se ha rediseñado para montarse fácilmente en la mayoría de enfocadores. Es de aluminio anodizado en negro, muy difícil de doblar y con ranuras.
La parte inferior se puede cambiar por un carril más estrecho (incluido) para mejorar la compatibilidad con enfocadores de Newton y otros de perfil bajo.
Cinco acopladores de motor
Incluye cinco acopladores macizos con distinto diámetro interior, de 4 a 8 mm, para elegir el que encaja en el eje de tu enfocador.
Enfocadores en los que se ha instalado
Baader Diamond Steeltrack y Baader Steeltrack
Explore Scientific serie ED (ED80, ED102, ED127, ED152), serie ED-FCD100 (ED80-FCD100, ED102-FCD100, ED127-FCD100) y FPL53 (ED140, ED115)
MoonLite
Sky-Watcher Esprit 80ED, 100ED, 120ED y 150ED
Starlight Feathertouch (de 2″ a 3.5″)
Stellarvue de 2″
Takahashi FS-60, TSA-120 y Epsilon
Takahashi FSQ y TOA
Vixen ED81S
William Optics GT71 y RedCat
Consejos de montaje
En los Sky-Watcher Esprit se usa el acoplador de 5 a 6 mm y los tornillos largos M4x30 en la 3.ª ranura del soporte. No uses el freno del enfocador: la reductora del motor ya hace de freno cuando está parado.
En los Takahashi FS-60, TSA-120 y Epsilon se usa el acoplador de 8 mm.
En los Stellarvue de 2″ se quita el tornillo de freno y se usa esa rosca para sujetar el soporte.
En los William Optics GT71 y RedCat se quita el tornillo de freno y el mando grueso, y se coloca la 6.ª ranura del soporte sobre el agujero del freno.
¿Cuál elegir?
Si tienes dudas para elegir, te ayudamos con el siguiente gráfico:
Descubre todo lo que puede ofrecerte este producto Pegasus Astro en nuestra sección de Tutoriales.
Contenido de la caja:
1 x Motor Focus Kit Universal
1 x soporte en L anodizado (parte ancha y parte estrecha)
5 x acopladores de motor macizos (de 4 a 8 mm)
Pares de tornillos métricos y arandelas de varias medidas (M3x10, M4x10, M4x30, M5x10, M6x10)
6 x tornillos M3x8 mm (para fijar el motor al soporte)
1 x cable RJ45 a RJ45 (1 m)
Este motor necesita un controlador para funcionar (DMFC, Ultimate Powerbox v1, v2 o v3, o eXternal Motor Controller).
Especificaciones
Referencia Pegasus :
PEG-MFKv2-UNIV
Ángulo de paso :
7,5° / 120 = 0,0625°
Relación de la reductora :
1:120
Resolución :
Aprox. 1 micra por paso (en medio paso)
Juego :
Muy bajo, unos 30 pasos (en medio paso)
Fases :
4 (motor unipolar)
Tensión :
12 V CC
Corriente :
0,27 A
Conector :
RJ45 (adaptable al cableado Robofocus)
Acopladores :
5 macizos, de 4 a 8 mm
Peso (motor, soporte en L y acoplador) :
350 g
Controladores compatibles :
DMFC, Ultimate Powerbox v1, v2 y v3, eXternal Motor Controller
Preguntas frecuentes
¿Funciona solo o necesita algo más?
Necesita un controlador: el Dual Motor Focus Controller, un Ultimate Powerbox (v1, v2 o v3) o el eXternal Motor Controller.
¿Sirve para un Newton?
El soporte en L trae un carril más estrecho para enfocadores de Newton y otros de perfil bajo.
¿Qué acoplador uso?
Viene con cinco, de 4 a 8 mm. Elige el que encaje en el eje de tu enfocador. Por ejemplo, en el Esprit se usa el de 5 a 6 mm y en el Takahashi FS-60 el de 8 mm.
¿Tengo que usar el freno del enfocador?
No. La reductora del motor hace de freno cuando el motor no gira.
Retire los tornillos sin cabeza de plástico (no tienen un uso real) de la parte inferior del enfocador Steeltrack.
Alinee el soporte en forma de L con el enfocador y utilice los tornillos y espaciadores suministrados para fijar el soporte en forma de L como se muestra a continuación.
Explore Scientific Focuser
Probado con éxito en:
Explore la serie Scientific ED (ED80, ED102, ED127, ED152)
Explore la serie Scientific ED-FCD100 (ED80-FCD100, ED102-FCD100, ED127-FCD100)
Instalado con éxito en:
Skywatcher Esprit Series (80 ED, 100ED, 120ED, 150ED).
También puede ver el siguiente video para la instalación de Esprit 100
Starlight Feathertouch Series
Hemos instalado el motor en todas las series de enfocadores Starlight Feathertouch (de 2” a 3,5”).
La instalación es muy fácil y los pernos y espaciadores suministrados aseguran que el motor esté firmemente sujeto al enfocador.
Las fotos de abajo son de un TEC140 con un Enfocador Starlight de 3.5”
Stellarvue Focusers
Los enfocadores Stellarvue de 2″ tienen una agradable superficie plana debajo. Es muy fácil colocar el soporte en forma de L quitando el tornillo de mariposa del freno y usando esa rosca para sujetar el soporte. Un tornillo/arandela es suficiente para mantener el soporte en su lugar. El motor tiene una potente caja de cambios que actúa como freno, por lo que nunca tendrá que accionar este tornillo de mariposa del freno.
Takahashi FS-60, TSA-120, Epsilon Focusers
Instalado con éxito helecho en forma de L en estos Focusers Takahashi.
Retire ambas perillas
Retire el perno central (el perno en la parte superior del enfocador como se muestra en la imagen a continuación)
Utilice el acoplador de motor de 8 mm y conéctelo al eje del enfocador.
Apriete firmemente los dos tornillos de fijación del acoplador del motor (en el lado del enfocador)
Ensamble el motor con el soporte pero no apriete completamente los 4 tornillos todavía.
Asegúrese de que el motor pueda deslizarse sobre los rieles del soporte
Coloque el soporte en el enfocador del telescopio y ajuste (hacia arriba o hacia abajo) el motor para alinear el eje con el orificio del acoplador del motor.
Use un tornillo 1xM4 junto con una arandela para asegurar en su lugar el soporte en L.
Debería verse como la imagen de abajo
Ahora apriete firmemente los 4 tornillos allen plateados del motor.
Asegúrese de apretar los 2 tornillos de fijación del acoplador del motor (lado del motor)
Takahashi FSQ & TOA Focuser
Las siguientes fotos muestran cómo puede conectar el motor a un enfocador Takahashi FSQ.
Como el enfocador Takahashi tiene una superficie plana, es muy fácil usar los tornillos largos (suministrados en el paquete) y reemplazar dos de los tornillos Takahashi originales con estos dos para sujetar el motor al enfocador.
* Consulte las fotos a continuación sobre cómo conectar el motor a un William Optics GT71 o un WO con un enfocador similar
Retire el tornillo de mariposa del freno señalado con una flecha roja.
Retire la perilla gruesa
Alinee el soporte (coloque la sexta ranura del soporte sobre el orificio del freno) y use un perno y un espaciador para asegurarlo en su lugar (encontrará diferentes tamaños de pernos/espaciadores en la caja)
Utilice el acoplador de motor apropiado de la bolsa de acopladores de motor 6 x y conecte el eje del motor con el eje del enfocador. Asegúrese de apretar todos los tornillos sin cabeza del acoplador.
William Optics RedCat
Nuestro Kit de Lentes opcional (polea y correa dentada de gran tamaño) permite la adaptación de nuestro motor a un WO RedCat
