Cámara refrigerada ZWO ASI 294 MM Pro (Mono)

Valoración de ESPACIO CELESTE de la cámara refrigerada ZWO ASI 294 MM Pro (Mono):

La cámara CCMOS ZWO ASI 294 MM Pro (Mono) es la versión monocolor de una de las cámaras más vendidas del mercado actual. Con su gran resolución, sensibilidad y su bajo ruido de lectura la hace ser una de las mejores cámaras monocromo del mundo.

Una cámara ZWO ideal para astrofotografía. Una compra recomendada por Espacio Celeste.

Descripción de la cámara CMOS ZWO:

Todas las cámaras Pro (con enfriador) deben estar conectadas a una fuente de alimentación externa de 11-14 V para poder obtener imágenes. También puedes usar ASIAIR para alimentar las cámaras.

Incluso cuando no se utiliza el enfriador, se debe utilizar la fuente de alimentación para que se reconozca la cámara.

Por demanda popular, ahora presentamos la ASI294MM Pro. Esta es la versión monocromática de la ASI294MC Pro, una de las cámaras más vendidas de ZWO. Algunas de las características más destacadas son:

• Sensor retroiluminado : mejora la sensibilidad y reduce el ruido
• Formato de 4/3” con tamaño de píxel de 4,64 um : ideal para muchos tipos de telescopios
• Convertidor analógico-digital de 14 bits : proporciona un alto rango dinámico
• Una impresionante capacidad de pozo completo de 66ke , lo que ayuda a reducir el problema de, por ejemplo, estrellas saturadas.
• Alta resolución de 4144*2822 : con el modo Bin1, la cámara puede funcionar con una resolución de 8288*5644 y un tamaño de píxel de 2,3 um.
• Además de esto, no solo tiene un valor QE muy alto con un pico de aproximadamente el 90 % , sino que también presenta un ruido de lectura ultrabajo de 1,2e . Si está buscando una cámara monocromática de formato pequeño para astrofotografía, no puede equivocarse con la ASI294MM Pro.

La ASI294MC Pro es la primera cámara del mundo equipada con el último sensor Sony IMX294CJK. Es una de las cámaras más vendidas de ZWO. Si observamos las especificaciones y las comparamos con su precio relativamente bajo, es fácil entender por qué. Algunos de los aspectos más destacados son:

• Sensor retroiluminado  : mejora la sensibilidad y reduce el ruido
• Formato de 4/3” con tamaño de píxel de 4,63 um  : ideal para muchos tipos de telescopios
• ADC de 14 bits : ofrece un alto rango dinámico de 13 pasos
• Una impresionante  capacidad de pozo completo de 7ke  , lo que ayuda a reducir el problema de, por ejemplo, las estrellas saturadas.

Además, también tiene un valor QE muy alto con un pico de más del  75 %.  Si buscas una cámara OSC de formato pequeño para astrofotografía, no puedes equivocarte con la ASI294MC Pro.

Sensor de imagen Sony CMOS en color de 10,71 millones de píxeles efectivos (descripción oficial del sitio de Sony), con una diagonal de 21,63 mm (formato 4/3). ZWO ha perfeccionado el sensor y lo ha remodelado para aumentar la diagonal a 23,2 mm con aproximadamente 11,71 millones de píxeles efectivos (formato 4/3).

El sensor IMX294CJK es el primer sensor de imagen interno para cámaras astronómicas que adopta el formato 4/3 y proporciona la cantidad necesaria de píxeles para una salida 4k real a 120 cuadros por segundo (con el modo de salida ADC de 10 bits, el ASI294MC puede funcionar hasta a 25 fps en formato 4k cuando se utiliza con USB 3.0). Además, el uso de píxeles de mayor tamaño logra una relación señal/ruido (SNR1) de 0,14 lx*, que está muy cerca del valor del ASI224 (0,13 lx*).

El rendimiento excepcional con poca iluminación de SNR1s: 0,14 lx se logra mediante el uso de un sistema óptico de gran tamaño y ampliando el área por píxel a 4,63 µm. Esto hace que el IMX294CJK sea ideal para aplicaciones del mercado de cámaras astronómicas que requieren un rendimiento con poca iluminación.

ADC de 14 bits y rango dinámico de 13 pasos

La ASI294 Pro tiene parámetros muy similares a su versión en color. Ambas tienen un convertidor analógico-digital de 14 bits y un alto rango dinámico de 13 pasos, que es incluso superior al de la conocida y celebrada cámara ASI1600MM Pro.

Sensor retroiluminado

El sensor de imagen CMOS retroiluminado de Sony mejora la sensibilidad y la reducción de ruido, factores clave para mejorar la calidad de la imagen. Lo hace reajustando radicalmente la estructura fundamental de píxeles desde la iluminación frontal a la retroiluminación, al tiempo que conserva las ventajas de los sensores de imagen CMOS, como el bajo consumo de energía y el funcionamiento a alta velocidad.

Con una estructura de iluminación frontal convencional, el cableado metálico y los transistores en la superficie del sustrato de silicio que forman el área sensible a la luz del sensor (fotodiodo) impiden la captación de fotones que lleva a cabo la lente del chip. Una estructura retroiluminada minimiza la degradación de la sensibilidad a la respuesta del ángulo óptico, al tiempo que aumenta la cantidad de luz que entra en cada píxel debido a la falta de obstáculos como el cableado metálico y los transistores. Estos componentes se han trasladado a la parte posterior del sustrato de silicio.

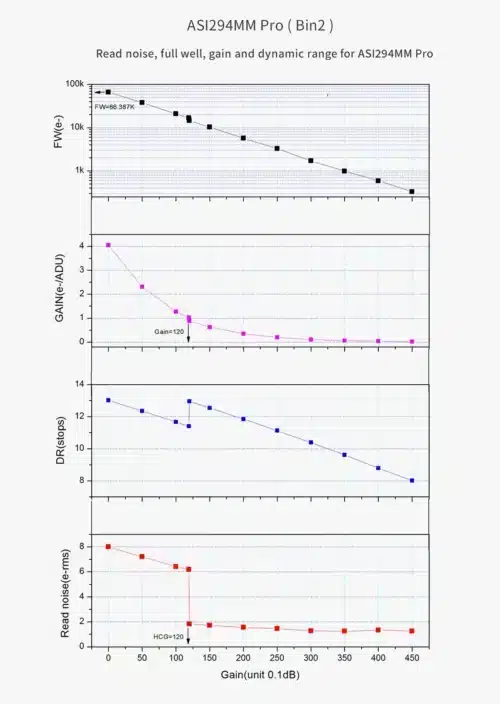

Rendimiento de la cámara

Gran capacidad de profundidad de pozo, bajo ruido de lectura y alto rango dinámico.

La capacidad máxima de 66387e del ASI294MM Pro está cerca de la cima de todas las cámaras ASI DSO. Garantiza un rango dinámico muy alto de hasta 13 pasos que reducirá en gran medida el problema de las imágenes sobreexpuestas y también ayudará a recopilar información de color más rica.

Cuando el valor de ganancia se establece en 120, se activa el modo de alta ganancia HCG. No decimos que sea mágico… pero nos gustaría pensar que se le parece bastante. Con el modo HCG activado, el ruido de lectura se reduce considerablemente y el rango dinámico prácticamente no cambia.

El ASI294MC ofrece una gran capacidad de pozo completo de 63700e-, que es tres veces mayor que la capacidad del muy apreciado ASI1600. Incluso las estrellas brillantes no se saturarán con exposiciones prolongadas. Esto también significa que esta cámara puede lograr una relación señal/ruido (SNR) más alta con una sola exposición.

Modo HCG

El modo HCG (ganancia de conversión alta), que reduce el ruido de lectura a niveles aún más bajos con una ganancia más alta sin pérdida del rango dinámico, se habilita automáticamente cuando el ajuste de ganancia es 120 o superior. El ruido de lectura caerá por debajo de 2e-, mientras que el rango dinámico permanecerá en 13 pasos.

Modo Bin1 desbloqueado

Otra ventaja del ASI294MM Pro es que el tamaño de píxel es conmutable: puedes cambiar entre el modo Bin1 desbloqueado y el modo Bin2 en cualquier momento en tu software de astrofotografía. El modo Bin1 desbloqueado cambia el tamaño de píxel a 2,3 um y aumenta la resolución a 8288×5644. La capacidad de desbloquear el modo Bin1 fue una solicitud popular de nuestros clientes. Por supuesto, los escuchamos y trabajamos rápidamente para hacerlo posible.

Recuerde que el uso del modo Bin1 disminuirá la capacidad total del pozo en comparación con el modo Bin2 estándar.

Bin1 desbloqueado : ADC de 12 bits, tamaño de píxel de 2,3 um, 47 megapíxeles, resolución de 8288 x 5644, capacidad de pozo completo de 14 k.

Bin2 : ADC de 14 bits, tamaño de píxel de 4,6 um, 11,7 megapíxeles, resolución de 4144 x 2822, capacidad de pozo completo de 66 k.

Puede conocer más diferencias entre los modos Bin1 y Bin2 desbloqueados comparando las tablas de rendimiento.

Si la precisión de muestreo que obtiene con el tamaño de píxel de 2,3 um se encuentra dentro de un rango razonable, entonces el modo Bin1 desbloqueado lo ayudará a obtener más detalles de los objetos. Sin embargo, perderá rango dinámico y profundidad de bits del ADC. Además, los archivos de imagen que obtenga en Bin1 probablemente serán aproximadamente 4 veces más grandes que en Bin2.

Al final, el modo Bin1 desbloqueado tiene doble filo: puedes optar por usarlo o no según las circunstancias específicas durante tus sesiones de imágenes.

Mecánica confiable

Hay cuatro tornillos en la cámara que sellan la cámara del sensor. Este tipo de diseño ha sido probado exhaustivamente y es muy estable y seguro. Incluso cuando se utiliza en entornos con mayor humedad, el ASI294MM Pro seguirá funcionando bien sin problemas de condensación.

La ASI294MC Pro tiene la misma mecánica que la ASI1600 Pro. Hay cuatro tornillos que sellan la cámara del sensor. El diseño de nuestra cámara ha sido probado exhaustivamente y es muy estable. Incluso cuando se utiliza en entornos con mayor humedad, la ASI294MC Pro seguirá funcionando bien sin problemas de condensación.

Como la última cámara monocromática BSI (tipo retroiluminado) de ZWO, la ASI294MM Pro tiene un rendimiento QE muy alto, no solo superior a su versión en color, sino incluso superior al de la ASI1600MM Pro. Se estima que el valor pico de QE es de aproximadamente el  90% .

Diagrama mecánico

¿Qué hay en la caja?

La mejor solución de longitud de enfoque posterior de 55 mm

Descubre que puede ofrecerte esta cámara ZWO en nuestra sección de Tutoriales.
