Conexiones y mandos de la montura SkyWatcher Wave 150i

Las conexiones y mandos de la montura SkyWatcher Wave 150i hacen que sea una montura muy fácil de configurar mecánicamente y además ofrece una gestión del cableado excelente. Esto se valora muy positivamente en el ámbito de la astrofotografía donde los cables a veces se convierte en el caballo de batalla de los usuarios. Vamos a exponer los mandos que traen esta montura y el uso de cada uno de ellos, así como con las conexiones eléctricas y de datos.

Mandos

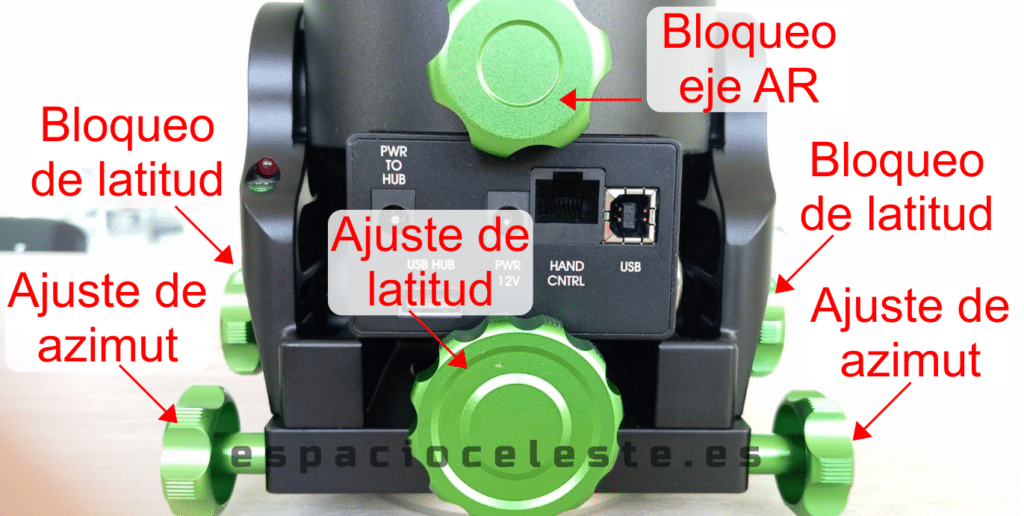

En la parte inferior encontramos lo que en la mayoría de monturas ecuatoriales, dos mandos para bloquear la latitud, el pomo para ajustar la latitud y dos mandos para ajustar a izquierda/derecha el azimut.

Lo novedoso de esta montura, y que la diferencia en este aspecto de la ZWO AM5, son sus bloqueos tanto en el eje AR como en el DEC. Esto permite liberar de forma manual ambos ejes para conseguir un equilibrado perfecto. Algo muy importante además si usamos la barra y contrapeso opcional que ofrece SkyWatcher.

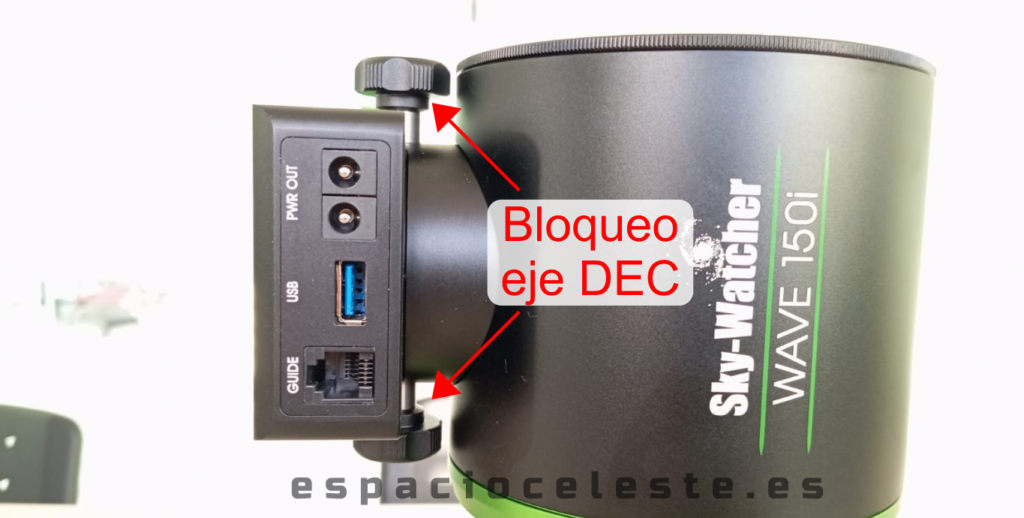

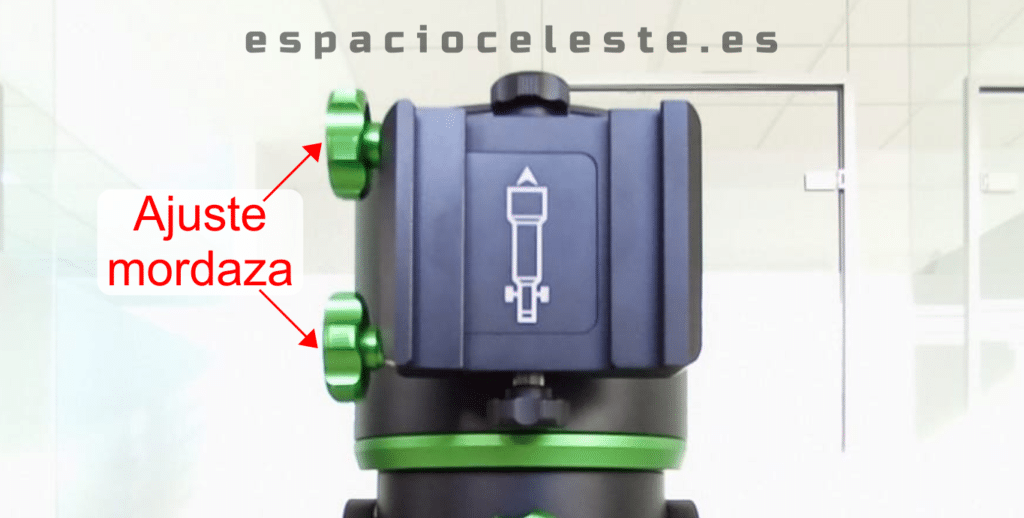

Este bloqueo en el eje AR lo encontramos justo encima del pomo para regular la latitud. Hay que desenroscarlo y sacarlo por completo para poder girar de forma manual el eje AR. Sin embargo, el bloqueo en el eje DEC se compone de dos pomos más pequeños, de color negro. Se quitan y dejan un juego libre que permite mover unos grados en ambos sentidos y así facilitar el contrapesado del equipo. En el cabezal además se hallan los dos típicos pomos para apretar o aflojar la mordaza a la hora de instalar el tubo óptico.

---

Conexiones

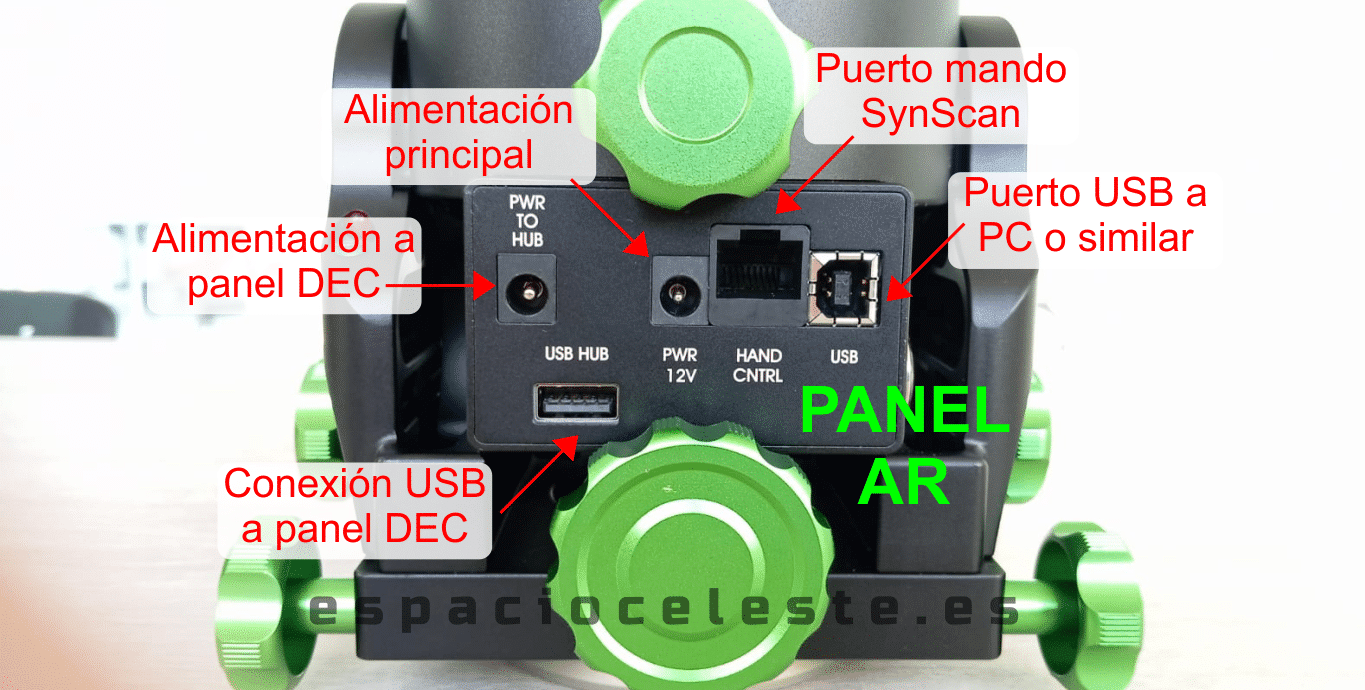

La montura Wave 150i incorpora las típicas conexiones y algunas novedosas que facilitan la gestión del cableado. En el panel AR encontramos la conexión general de alimentación “PWR 12V” de 5.5×2.1mm a tensión de 12V. Hay otra toma de alimentación, para llevar la energía desde el panel AR al panel DEC donde encontramos dos tomas de alimentación auxiliares. Sin alimentamos la conexión “PWR TO HUB” en el panel AR mediante 12V, en las salidas “PWR OUT” del panel DEC dispondremos de 12V para conectar lo que necesitemos. Hay que resaltar que estas conexiones auxiliares de alimentación ofrecen, como mucho, 5A entre ambas.

Hay que tener en cuenta que, salvo el conector principal de alimentación “PWR 12V” que es 5.5×2.1mm, el resto de conexiones de alimentación (“PWR TO HUB” y “PWR OUT”) son 5.5×2.5mm.

Respecto a las conexiones de datos, en el panel AR encontramos el puerto “HAND CNTRL” para conectar un mando SynScan. También en el panel AR encontramos el puerto “USB” de tipo B para conectar la montura a un PC, controlador (ASIAir, Pegasus Astro, etc.) o a un dispositivo con Android. Por último en este panel AR hay un puerto “USB HUB” tipo A que conecta con el mismo puerto en el panel DEC y permite una mejor gestión del cableado.

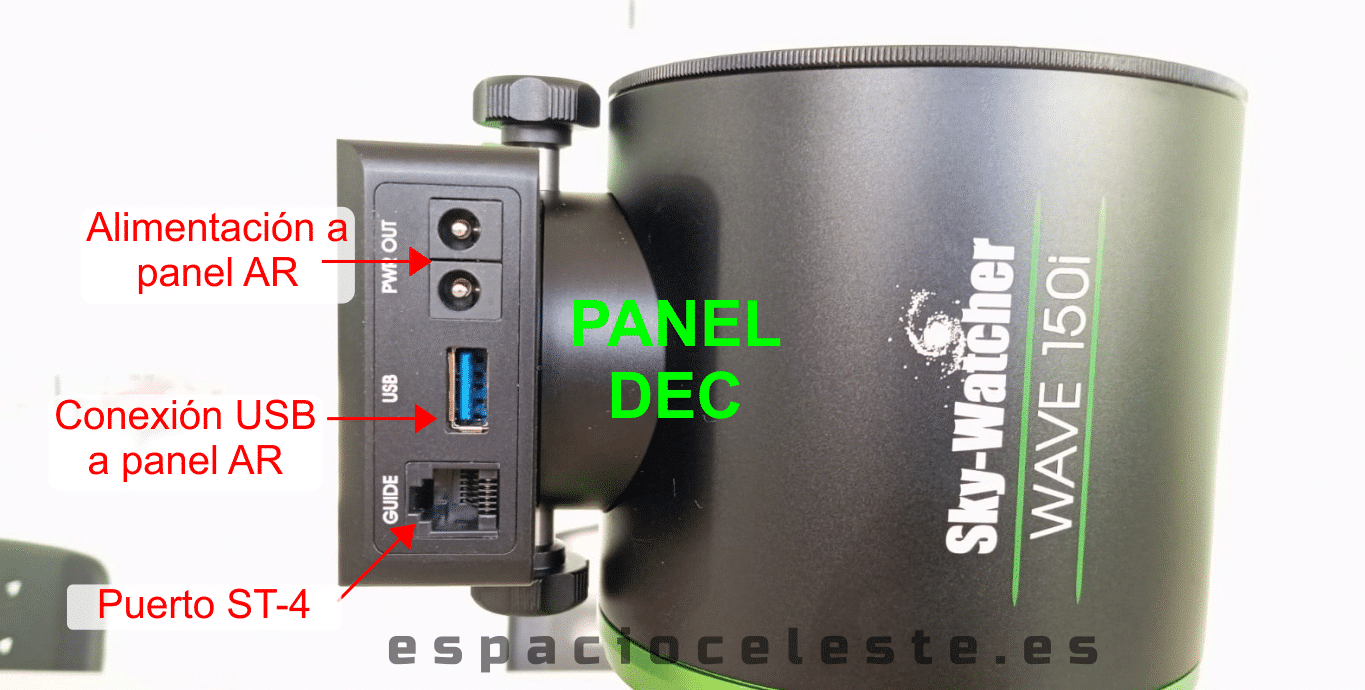

En el panel DEC encontramos solo dos conexiones de datos. El puerto “USB” tipo A que conecta con el anteriormente mencionado en el panel AR y también el típico puerto “GUIDE” para autoguiado mediante cable ST-4.

---
