Las SkyWatcher Wave 100i y Wave 150i son las monturas armónicas del conocido fabricante de telescopios. Una de sus principales ventajas es que pueden trabajar con determinadas cargas sin necesidad de utilizar contrapesos.
Sin embargo, cuando queremos aumentar su capacidad de carga, el contrapeso adquiere especial importancia. Para ello, SkyWatcher ofrece un kit específico formado por una barra, una extensión y un contrapeso de 5 kg.
Capacidad de carga de las SkyWatcher Wave
La gama está formada por dos modelos que se diferencian principalmente por su capacidad de carga.
SkyWatcher Wave 100i
Sin contrapeso10 kg
Con contrapeso15 kg
SkyWatcher Wave 150i
Sin contrapeso15 kg
Con contrapeso25 kg
Ahí está la clave: para aprovechar la capacidad de carga máxima indicada por el fabricante es necesario utilizar el contrapeso adecuado.
Importante: las capacidades anteriores son los valores máximos especificados para cada configuración. En astrofotografía conviene valorar también la longitud del tubo, la focal, la distribución del peso, la estabilidad del trípode y las condiciones de uso.
Monturas SkyWatcher Wave
Estos son los modelos y configuraciones relacionados con la gama Wave que puedes consultar en nuestra tienda:

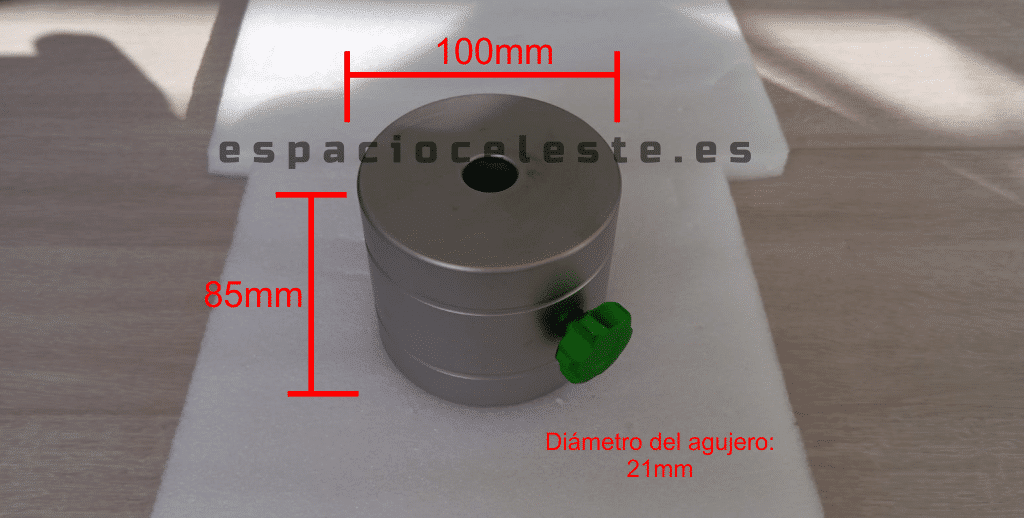

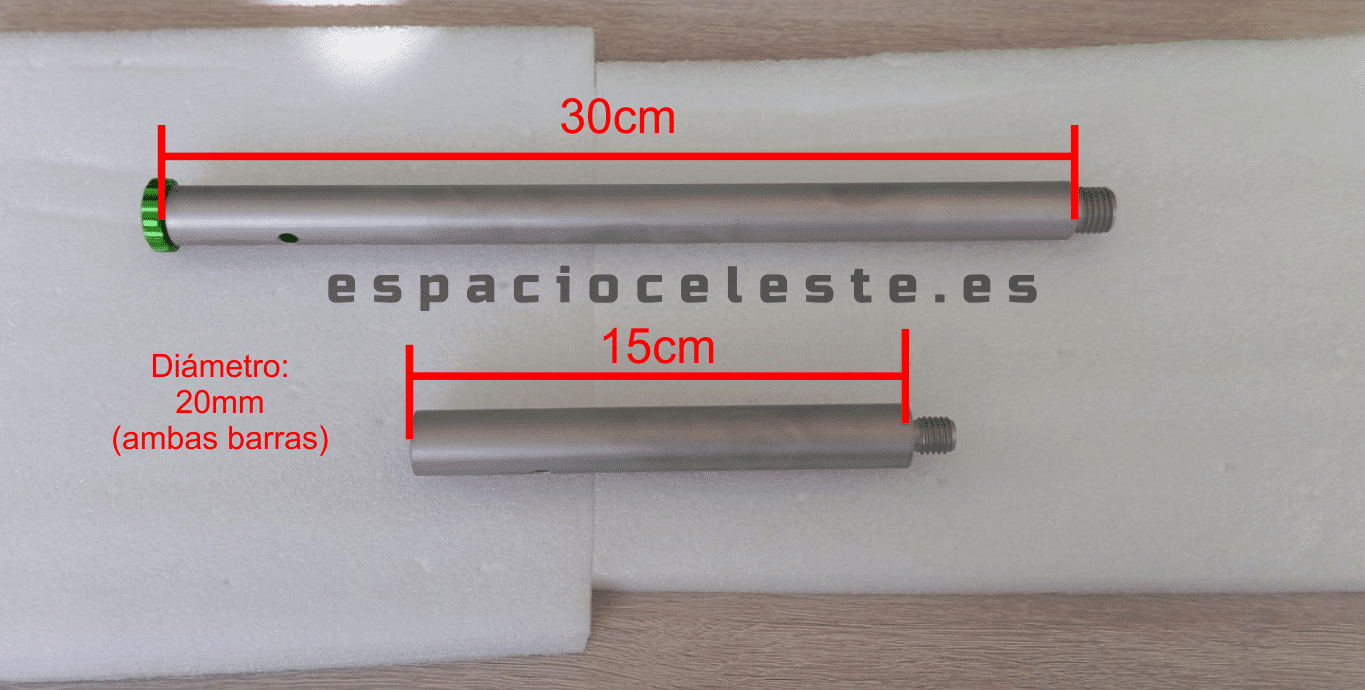

Estas son las medidas del conjunto de barra, extensión y contrapeso:
Peso del contrapeso
5 kg
Diámetro del contrapeso
100 mm
Altura del contrapeso
85 mm
Diámetro del agujero
21 mm
Longitud de la barra
300 mm
Longitud de la extensión
150 mm
Diámetro de barra y extensión
20 mm
Con este kit podemos configurar la Wave 100i para cargas de hasta 15 kg y la Wave 150i para cargas de hasta 25 kg, dentro de las condiciones de utilización indicadas por el fabricante.
Fotografías reales de la barra y el contrapeso
A continuación mostramos varias imágenes realizadas por nosotros para que puedas apreciar las dimensiones y la construcción del conjunto.

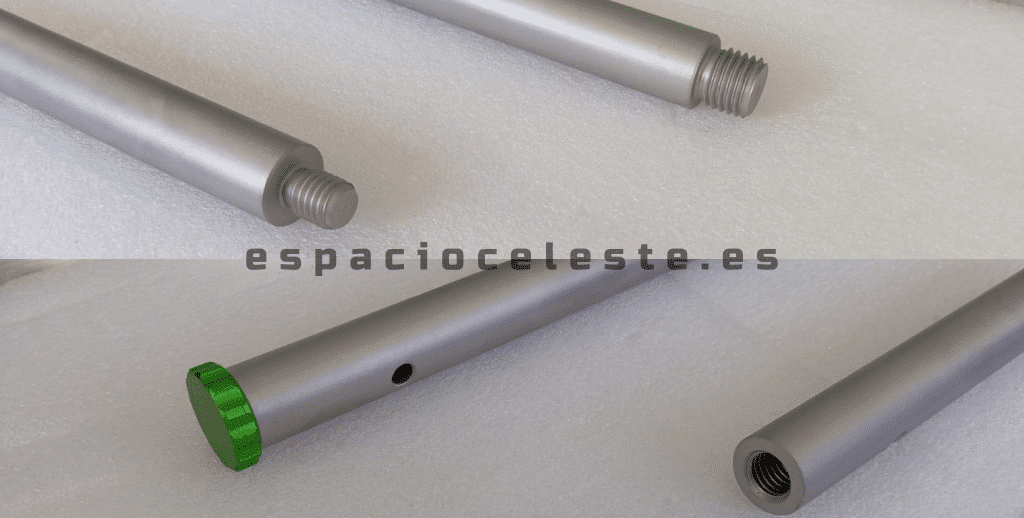

Conjunto de barra y contrapeso para las monturas Wave.Detalle del conjunto de contrapeso.Barra y extensión del kit SkyWatcher Wave.
Cómo instalar la barra de contrapeso en la SkyWatcher Wave
La instalación es sencilla. Vamos a ver cómo se realiza utilizando las fotografías del montaje.
Paso 1 · Retirar el tapón
En primer lugar, debemos retirar el tapón que protege la conexión roscada destinada a la barra de contrapeso.
Con la montura apagada y sin el equipo óptico instalado, localizamos el tapón y lo desenroscamos para dejar accesible la rosca.

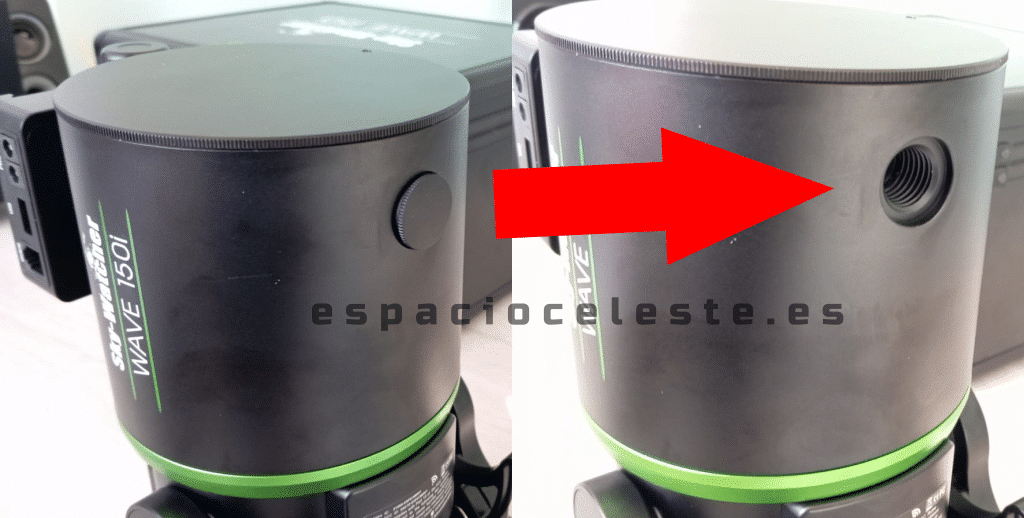

Acceso a la conexión roscada de la barra de contrapeso.
Paso 2 · Roscar la barra
Una vez retirada la tapa, roscamos la barra de contrapeso en su alojamiento hasta que quede correctamente fijada.
Si necesitamos mayor longitud, podemos instalar también la extensión suministrada con el kit.
Paso 3 · Instalar el contrapeso
A continuación, colocamos el contrapeso de 5 kg sobre la barra y lo aseguramos mediante su sistema de fijación.
Debemos comprobar que el contrapeso queda sujeto y que el elemento de seguridad del extremo de la barra está correctamente instalado.

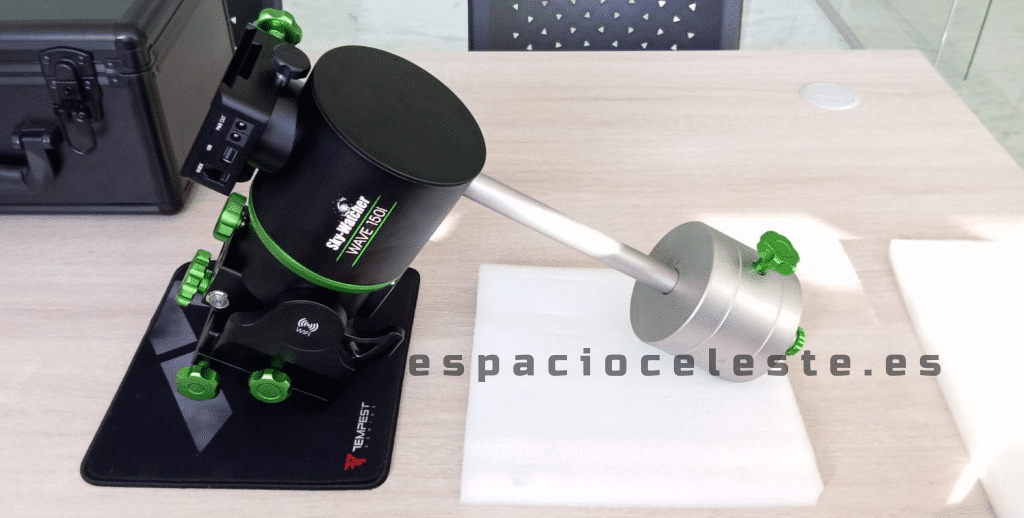

Instalación de la barra y del contrapeso en la montura.
Paso 4 · Montar y equilibrar el equipo
Una vez instalada la barra con su contrapeso, colocamos el tubo óptico y el resto del equipo sobre la mordaza de la montura.
Después debemos comprobar el equilibrado del conjunto y ajustar la posición del contrapeso siguiendo las indicaciones del fabricante.
Seguridad: sujeta siempre el tubo y los contrapesos durante las operaciones de equilibrado. No liberes ningún eje sin tener el equipo controlado y comprueba que todos los cierres quedan asegurados antes de poner la montura en funcionamiento.
Más información sobre las SkyWatcher Wave
Si quieres conocer mejor los sistemas de bloqueo y los mandos de la montura, te recomendamos nuestro tutorial:
Explicamos los bloqueos de los ejes de ascensión recta y declinación, las conexiones y otros elementos de la montura que resultan útiles durante su instalación y equilibrado.
