Son muchos los usuarios que prefieren instalar una montura SkyWatcher Wave sobre un trípode de acero en lugar de utilizar el trípode específico de carbono, buscando una base con mayor aplomo para determinadas configuraciones.
Una de las opciones más interesantes es el trípode de acero de las monturas SkyWatcher EQ6-R y AZ-EQ6, con patas de 2 pulgadas de diámetro.
Además, SkyWatcher dispone de columnas de extensión específicas para adaptar las monturas Wave a distintos trípodes, incluidos los de las familias EQ6-R/AZ-EQ6 y EQ5/HEQ5.
En este tutorial vamos a mostrar cómo instalar una SkyWatcher Wave 150i sobre un trípode de acero EQ6-R/AZ-EQ6 utilizando su columna de extensión específica.
Material necesario para el montaje

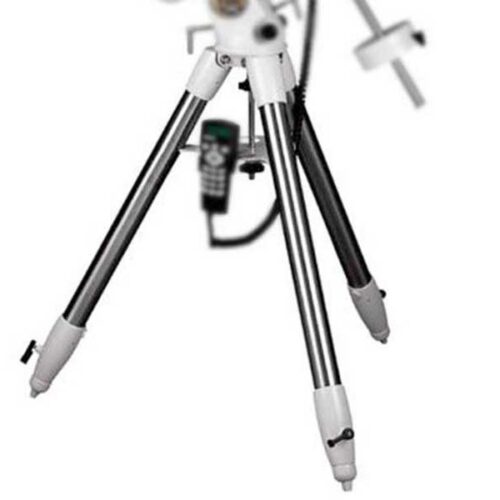

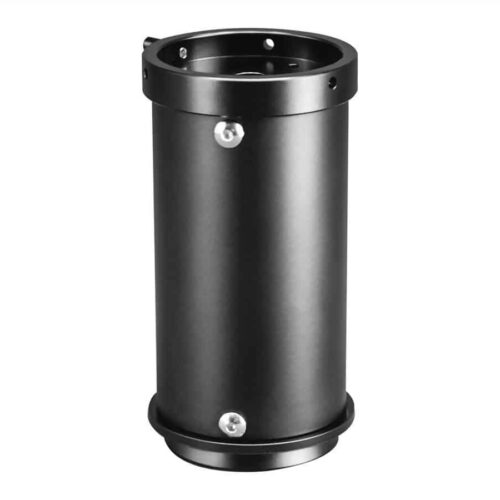

Para realizar esta instalación utilizamos una montura Wave 150i, el trípode de acero de 2 pulgadas de SkyWatcher y la columna de extensión compatible con este trípode.
A continuación puedes consultar los productos relacionados. Sus imágenes y precios se muestran directamente desde las fichas de nuestra tienda.
Vamos a realizar el montaje utilizando las fotografías originales que tomamos durante la instalación.
Paso 1 · Retirar el tetón de azimut
En primer lugar, debemos retirar el tetón de azimut de la base del trípode para poder conectar la columna de extensión.
Para retirar este tetón basta con utilizar una llave inglesa o una llave plana y girar la pieza hexagonal en sentido antihorario.

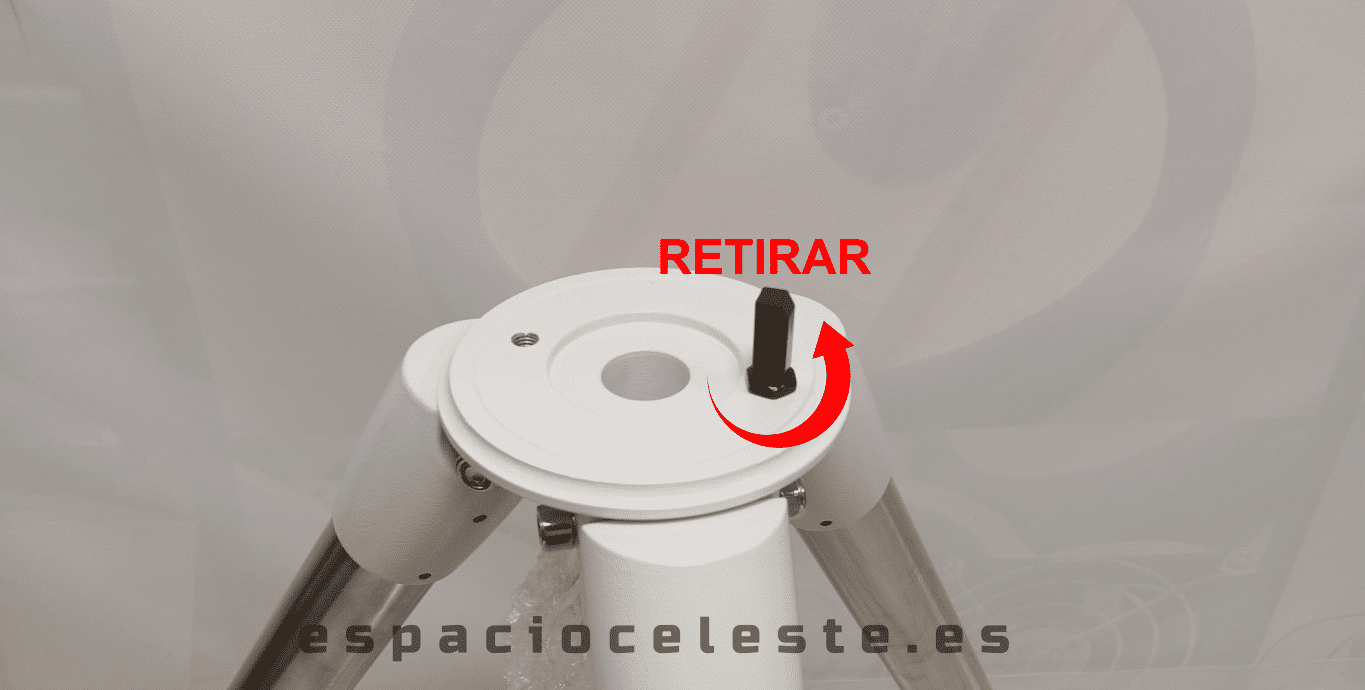

Retirada del tetón de azimut de la base del trípode.
Paso 2 · Preparar la columna de extensión
En este caso utilizamos la columna de extensión SkyWatcher específica para montar una Wave sobre un trípode EQ6-R/AZ-EQ6.
Con esta columna ganamos 18 cm de altura libre, algo especialmente útil cuando utilizamos tubos ópticos largos o accesorios que podrían acercarse demasiado a las patas del trípode.

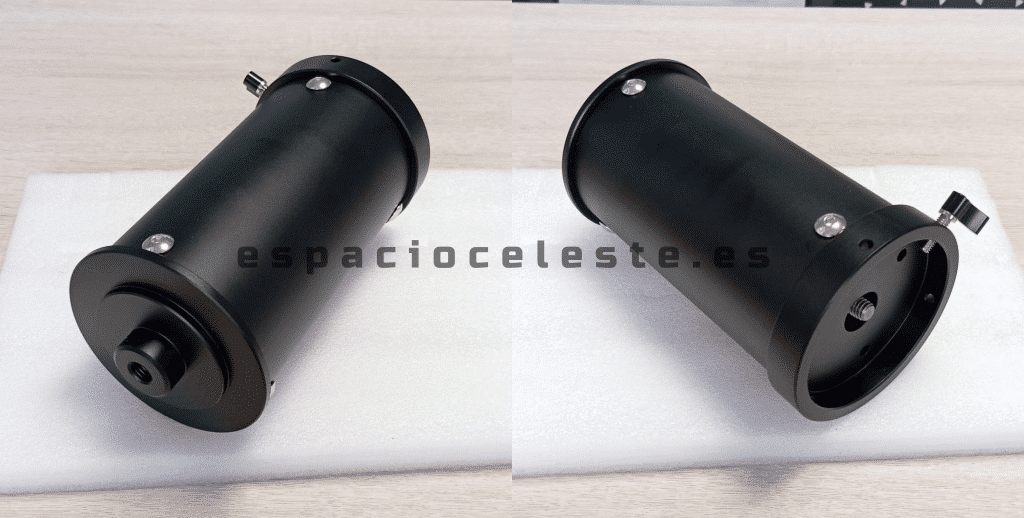

Columna de extensión de 18 cm para la montura Wave.
Paso 3 · Fijar la columna al trípode
La columna de extensión se instala sobre el trípode del mismo modo que instalaríamos una montura.
Se apoya sobre la base y se fija utilizando el tornillo inferior del propio trípode.
Antes de continuar, debemos comprobar que la columna queda correctamente asentada y firmemente sujeta.

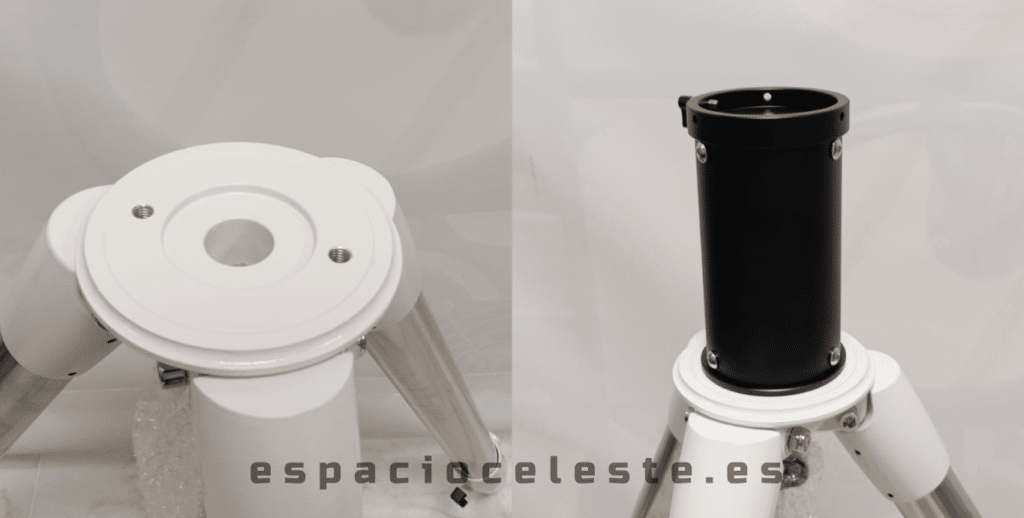

Fijación de la columna mediante el tornillo inferior del trípode.
Paso 4 · Identificar el anillo de la columna
La columna de extensión incorpora un anillo adicional que no utilizamos en esta configuración concreta.

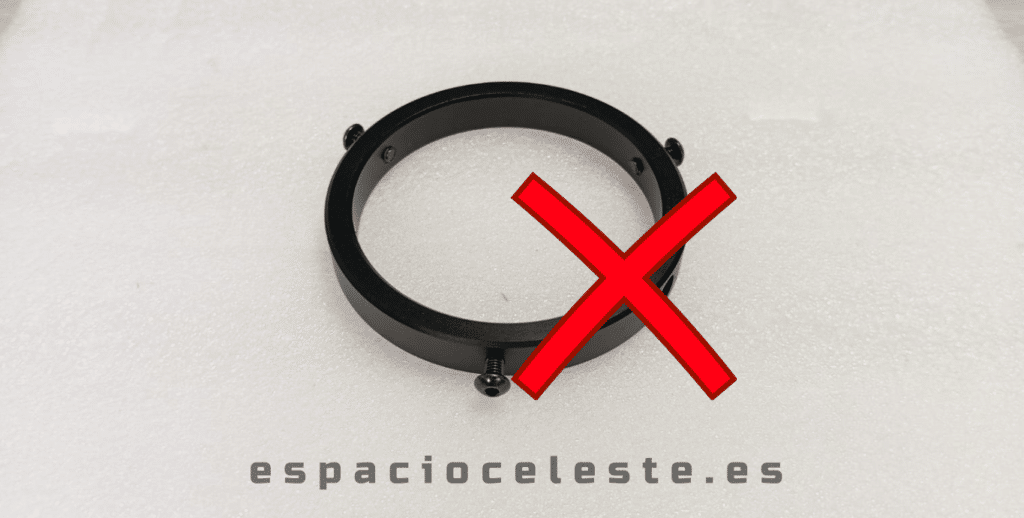

Detalle del anillo que no se utiliza en este montaje.
Paso 5 · Retirar el adaptador superior
Ahora debemos preparar el adaptador que conecta la columna de extensión con la montura Wave 150i.
Para ello retiramos los tres tornillos de cabeza Allen situados a 120° entre sí y extraemos el adaptador de la parte superior de la columna.

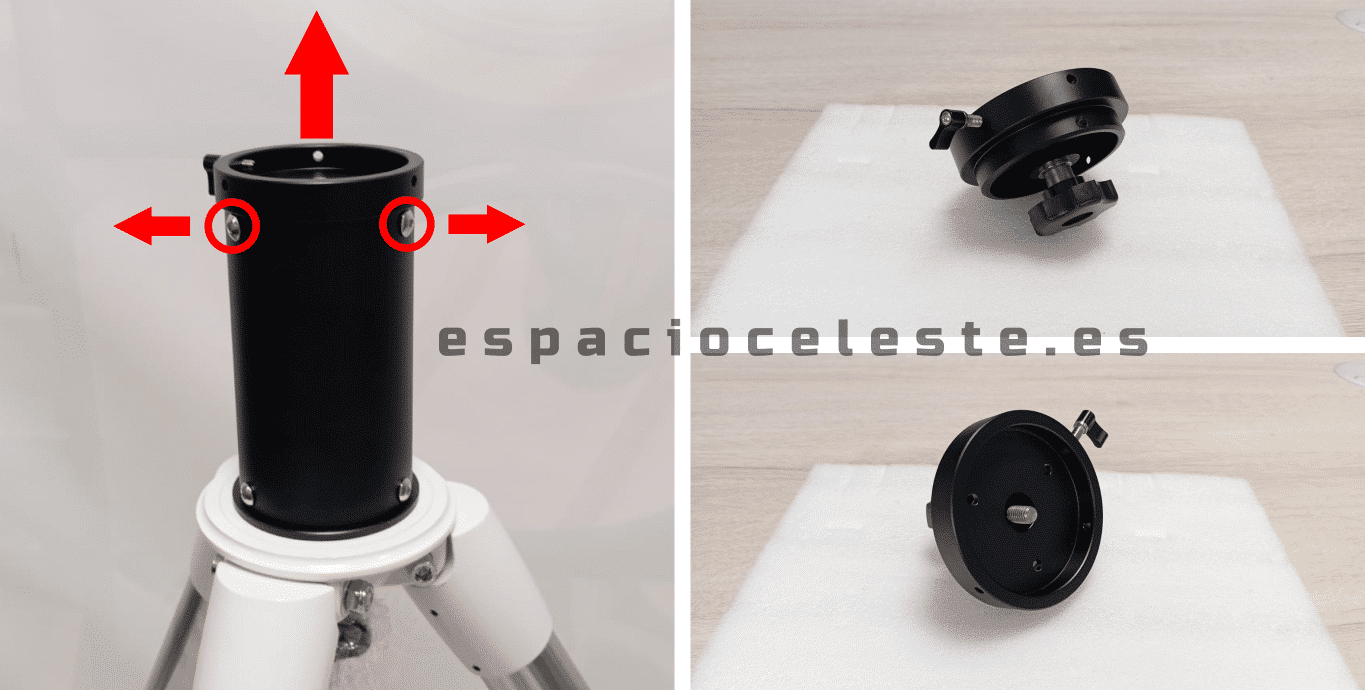

Extracción del adaptador superior mediante los tres tornillos Allen.
Paso 6 · Fijar el adaptador a la Wave 150i
Una vez extraído, colocamos el adaptador en la parte inferior de la montura Wave 150i.
Lo fijamos utilizando el tornillo central y el pomo lateral de seguridad, comprobando que el conjunto queda correctamente asegurado.

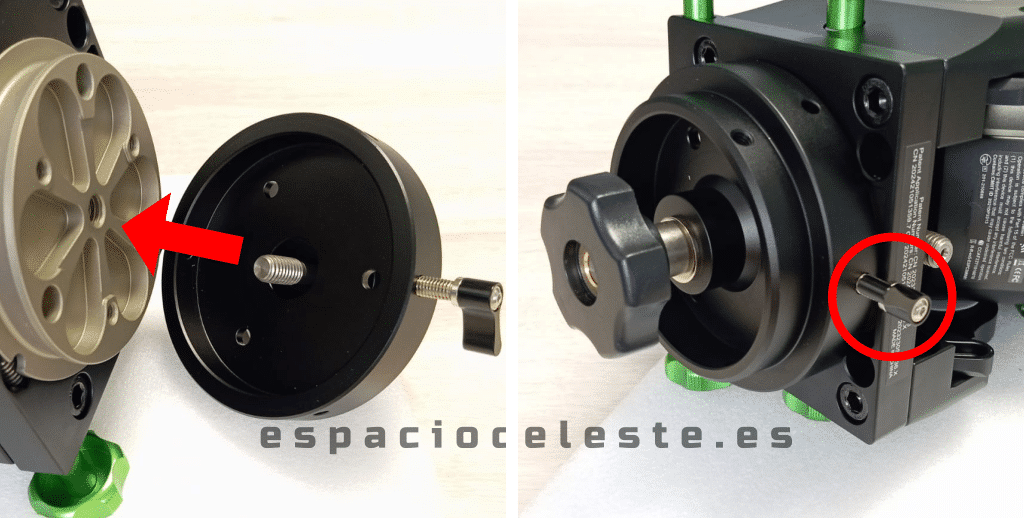

Acoplamiento del adaptador a la parte inferior de la montura.
Paso 7 · Acoplar la montura a la columna
Por último, colocamos la montura con el adaptador ya instalado sobre la columna de extensión.
Volvemos a colocar y apretar los tres tornillos Allen que habíamos retirado anteriormente.
Antes de montar el tubo óptico, comprobamos que todas las uniones están firmemente sujetas.

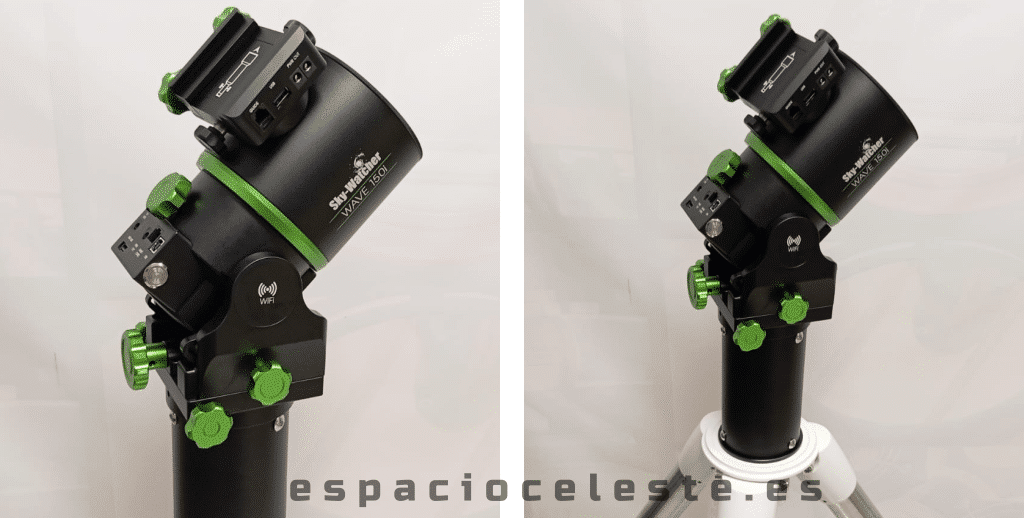

Montaje final de la Wave 150i sobre el trípode de acero.
Resultado final: estabilidad y mayor altura libre
Con esta configuración conseguimos una base sólida para trabajar con tubos ópticos de focal media o larga, al tiempo que ganamos altura para reducir el riesgo de que el telescopio o sus accesorios golpeen las patas del trípode.
El conjunto formado por la montura Wave 150i, la columna de extensión SkyWatcher y el trípode de acero EQ6-R/AZ-EQ6 tiene un peso aproximado de 14 kg, según las unidades utilizadas en este montaje.
Consejo: aunque la columna proporciona mayor separación respecto al trípode, conviene comprobar el recorrido del telescopio y sus accesorios antes de iniciar una sesión automática, especialmente cerca de posiciones en las que pueda existir riesgo de colisión.
