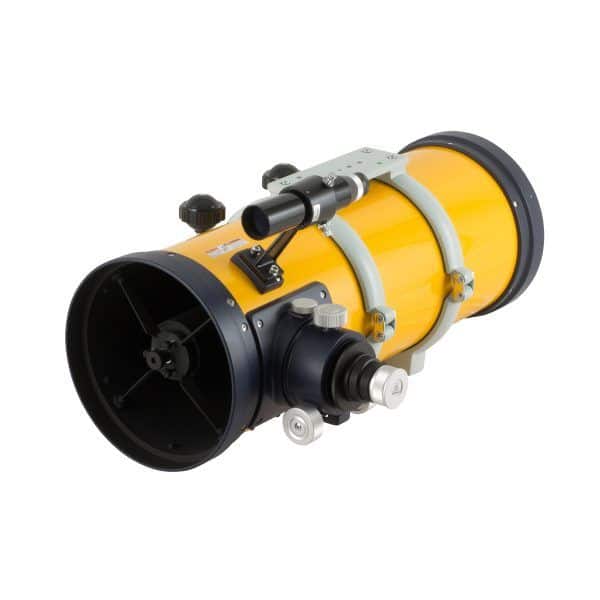

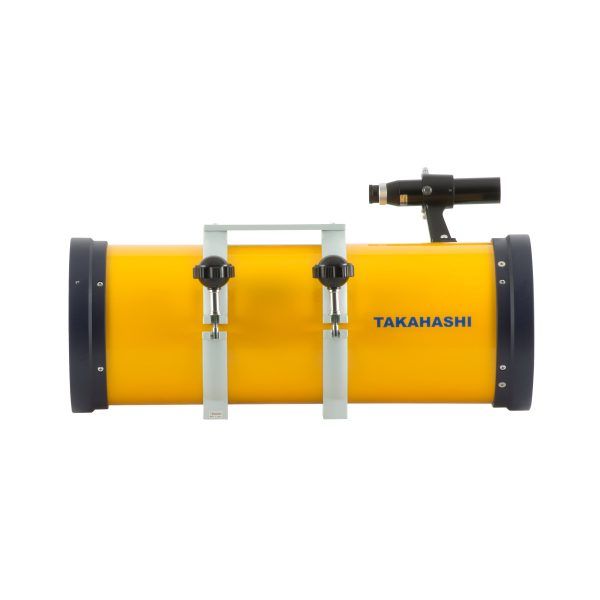

Tubo óptico Takahashi Epsilon 160 ED

Valoración de ESPACIO CELESTE del tubo óptico Takahashi Epsilon 160 ED:

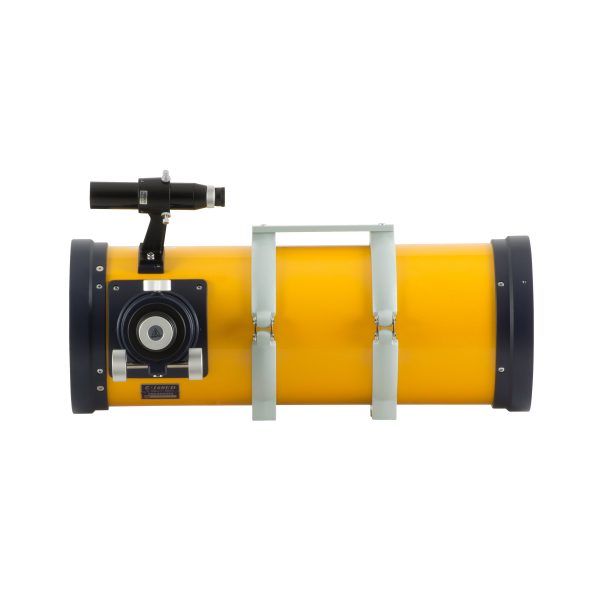

Los tubos catadióptricos de la serie Epsilon son astrógrafos de campo amplio con un espejo primario hiperbólico. Un corrector está integrado en el enfocador de piñón y cremallera y permite obtener un campo plano incluso con sensores Full Frame. El sistema de enfoque de piñón y cremallera de gran tamaño incluye un rotador de campo manual. La precisión y solidez son increíbles; es posible acoplarle las configuraciones fotográficas más exigentes. Un microenfocador y motores están disponibles como opciones.

Descripción del tubo óptico Takahashi:

Todos los telescopios catadióptricos de la serie Epsilon son astrógrafos de campo amplio de espejo primario hiperbólico. Un corrector está integrado en el sistema de enfoque de piñón y cremallera y proporciona un campo plano en un círculo de imagen que cubre los sensores digitales incluso Full Frame. Este aplanador de campo está diseñado solo para el 160ED y no se puede adaptar a otros modelos; su diseño se adapta a los coeficientes específicos del espejo primario asférico de este Epsilon.

La optimización del diseño del tubo también ha permitido reducir la distorsión en dos tercios, cuando se notaba en el modelo original. Se vuelve imperceptible, sólo un 0,3%, es decir, casi comparable a la de un refractor Takahashi TOA equipado con su corrector de campo (0,2%). La reducción de la distorsión aumenta la precisión de muchas aplicaciones: reducción astrométrica, astronomía esférica o mosaicos de imágenes.

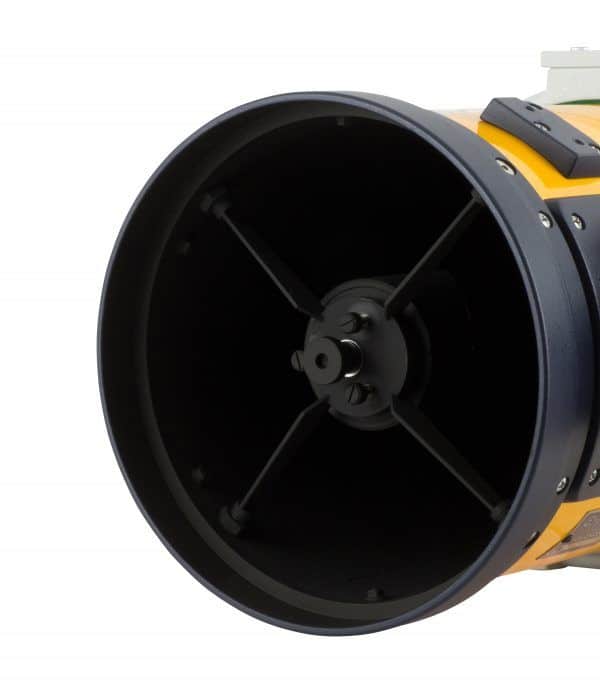

En imágenes de campo amplio con sensores grandes, es fundamental obtener una iluminación homogénea del círculo de la imagen. Con la f/3.3 del Epsilon, si el espejo secundario estuviera en el centro del tubo óptico, la intensidad de la luz en el círculo de la imagen estaría desequilibrada. Además, tendría que ser sobredimensionado. Takahashi resolvió estos problemas descentrando el espejo secundario para optimizar la iluminación del círculo de la imagen sin aumentar la obstrucción central.

El espejo principal está sujeto por un soporte similar al del 180ED. La parte posterior del espejo está sostenida por tres tornillos especiales. Está retenido lateralmente y sostenido por delante por una corona que actúa como diafragma. Al igual que en el 130D, la inclinación del espejo se ajusta mediante tres juegos de tres tornillos, dos tornillos de presión ubicados a cada lado de un tornillo de tracción. Ninguno de los tornillos sobresale de la corona del soporte primario por lo que el tubo óptico puede colocarse verticalmente sin dañarse.

Descubre todas las posibilidades que puede darte este tubo de Takahashi en nuestra sección de Tutoriales.

Especificaciones técnicas:

• Diseño óptico: Newton hiperbólico modificado
• Combinación: Espejo primario hiperbólico + espejo secundario plano + aplanador de campo
• Diámetro: 160mm

En el foco principal

• Longitud focal: 530mm
• Relación focal: f/3,3
• Diámetro del campo de imagen: 44mm
• Backfocus: 56,2mm

• Longitud del tubo óptico: 580mm
• Diámetro del tubo óptico: 204mm
• Peso: 6,90kg

Diagramas de puntos:

Epsilon-160D, diagrama de puntos en foco principal:

Accesorios incluidos:

• Tubo óptico.
• Portaocular de 2″ y reducción a 1,25″.
• Buscador óptico recto 6×30.
