Cámara solar Player One Apollo 428M MAX (Mono)

Valoración de ESPACIO CELESTE de la cámara:

Cámara solar monocromo con sensor Sony IMX428 de 1,1″ y obturador global: 7,1 MP con píxeles de 4,5 µm, 4 veces la resolución de la Apollo-M MAX, y modos BIN2 que llegan a 100.000 e de pozo. Sin bandas horizontales y con refrigeración pasiva.

Descripción de la cámara:

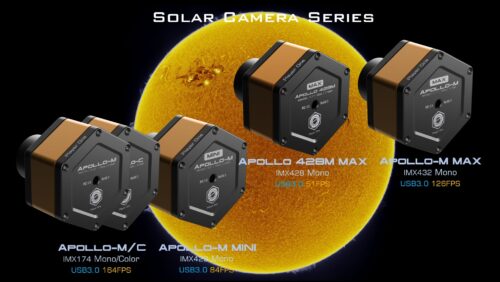

La serie Apollo es la primera línea de cámaras diseñada específicamente para fotografía solar. Usa sensores Sony con obturador global y se centra en modelos monocromo.

La Apollo 428M MAX usa el sensor monocromo Sony IMX428 de formato 1,1″. Sus píxeles de 4,5 µm tienen una capacidad de 25.300 electrones y suman 7,1 MP (3216 × 2208 píxeles), con una diagonal de 17,5 mm. Lleva un sistema de refrigeración pasiva que saca el calor del sensor.

Aviso: una cámara solar necesita delante un sistema de rechazo de energía y reducción de luz, como una lámina Baader o una cuña de Herschel. No la uses nunca para fotografiar el Sol directamente.

Tecnología Pregius

El IMX428 es de tercera generación Pregius: una versión de más resolución del IMX432, con píxeles de 4,5 µm y 25.000 e de pozo. En modo BIN2 pasa a píxeles de 9 µm con hasta 4 veces la capacidad de pozo (100.000 e).

Formato

Su formato de 1,1″ es el mismo que el de la Apollo-M MAX, y casi el doble que el del IMX174.

Tamaño de píxel

Sus píxeles de 4,5 µm son la mitad que los del IMX432, así que ofrece 4 veces la resolución de la Apollo-M MAX clásica.

Modos BIN

Con binning 2×2 tienes tres combinaciones útiles:

• BIN2 por hardware en MONO8: capacidad de pozo 4 veces mayor (100.000 e), ADC de 10 bits y hasta 135 fps.
• BIN2 por hardware en MONO16: capacidad de pozo 4 veces mayor (100.000 e), ADC de 12 bits y hasta 109 fps.
• BIN2 por software en MONO16 (modo suma): capacidad de pozo 4 veces mayor (100.000 e), profundidad de datos de hasta 14 bits y 27 fps.

Ruido y modo HCG

El modo HCG se activa automáticamente con ganancia igual o superior a 70: el ruido de lectura baja a 2,4 e. Con ganancia 450, el ruido de lectura es de 1,4 e.

Sin bandas horizontales

Las imágenes de los IMX428, IMX432 e IMX429 no tienen bandas horizontales, un problema habitual en las cámaras IMX174 e IMX178. Su obturador global es muy adecuado para fotografiar el Sol (disco completo, mosaicos o ROI) y la estación espacial.

Accesorio recomendado: ACS

El sistema de refrigeración activa ACS de Player One es un sistema externo de refrigeración por aire, pensado para cámaras solares y planetarias de gran formato que ya tienen refrigeración pasiva. Con la refrigeración pasiva más el ACS, la cámara se queda solo 7 °C por encima de la temperatura ambiente: el cuerpo está algo templado, pero no caliente. Sirve de día para el Sol y también de noche para cielo profundo con la técnica de lucky imaging.

Filtro Fotosfera para luz blanca

Para más contraste en luz blanca, Player One recomienda su filtro Fotosfera de 10 nm (longitud de onda central 540 nm).

Cromosfera en H-alfa con Quark

Para el Quark Chromosphere (versión H-alfa), Player One ofrece un filtro ERF de 1,25″ que rechaza energía y alarga la vida del Quark.

Disco completo con un refractor 80APO y Quark Chromosphere

Placa de inclinación del sensor (2.ª generación)

En fotografía solar con telescopios de protuberancias aparecen los molestos anillos de Newton. Ajustando la placa de inclinación del sensor se consigue una imagen solar más limpia, sin anillos de Newton, y una curvatura de campo del telescopio mucho menor. Una almohadilla de espuma de alta densidad integrada bloquea la luz que pudiera entrar por las ranuras laterales.

Refrigeración pasiva

Las cámaras solares trabajan de día, con temperaturas mucho más altas que de noche, y los sensores de obturador global generan calor. Player One añade un sistema de refrigeración pasiva que saca el calor del sensor hacia fuera.

Memoria caché DDR3 de 256 MB

Player One fue la primera marca en incorporar caché DDR3 en todas sus cámaras planetarias. Estabiliza y asegura la transmisión de datos, evita la pérdida de fotogramas y reduce mucho el ruido de lectura. Gracias a ella, la cámara sigue rindiendo muy bien incluso conectada a un puerto USB 2.0.

Tecnología DPS

La tecnología DPS (Dead Pixel Suppression) analiza muchas tomas oscuras para localizar los píxeles anómalos fijos y guarda su mapa en la memoria de la cámara. En cada toma, a esos píxeles se les asigna el valor medio de los píxeles activos que los rodean.

Protección contra sobretensión y sobrecorriente

La cámara incorpora mecanismos de protección contra sobretensión y sobrecorriente que protegen la propia cámara y el resto del equipo.

Puertos

Conectada por USB 3.0 y con vista previa a resolución completa, alcanza 51 fps a 10 bits (RAW8) y 27 fps a 12 bits (RAW16). La velocidad real de grabación depende también de la velocidad de escritura del disco; para aprovechar todo el rendimiento de la cámara conviene grabar en un disco SSD de buena calidad. Con el cable ST4 se conecta a la entrada AUTO GUIDE de la montura para guiar.

Rendimiento

Con ganancia 450, el ruido de lectura es de 1,4 e. El modo HCG, activo a partir de ganancia 70, reduce mucho el ruido de lectura y mantiene el mismo rango dinámico alto que a ganancia baja.

Curva de eficiencia cuántica

Plano mecánico y contenido de la caja

La distancia de la rosca al sensor es de 12,5 mm.
