Preguntas frecuentes
¿Qué significa el nombre HEM27?
La H significa Hybrid and Harmonic (Strain Wave gear), EM para Equatorial Mount. La carga útil de la montura sin CW es de 13,5 kg, o 29,74 lb. Inicialmente se planeó como HEM30, para reflejar una carga útil de 30 lb, sin embargo, lo llamamos HEM27 dejando algo de espacio libre.
¿Por qué híbrido? ¿Hay alguna ventaja/desventaja?
La característica más importante y atractiva del montaje de onda de tensión es que no tiene contrapeso para agarrar y llevar. El engranaje de ondas de deformación funciona bien en condiciones de desequilibrio, por lo tanto, una montura hecha con engranajes de ondas de deformación no necesita un CW. Naturalmente, no se necesita CW en DEC para ninguna montura ecuatorial, ya que la carga útil (telescopio) puede deslizarse hacia adelante/atrás fácilmente para lograr el autoequilibrio. Por otro lado, los engranajes helicoidales naturalmente tienen mucho mejor PE que los engranajes de ondas de deformación y, a diferencia de la pieza sólida de los engranajes de ondas de deformación, el eje hueco de la estructura del engranaje helicoidal hace posible la gestión de cables. Por lo tanto, un montaje híbrido combina las ventajas de la onda de deformación y los engranajes helicoidales y puede lograr menos contrapeso a un costo menor. Luego podemos ahorrar en algunas funciones importantes, como el sistema de gestión de cables y el visor polar electrónico.
El engranaje de ondas de deformación tiene una holgura insignificante mientras que el engranaje helicoidal varía; algunos diseños sin carga de resorte pueden tener una gran holgura y otros sin holgura de carga de resorte. La unidad DEC de HEM27 utiliza una correa y un engranaje accionado por resorte para lograr una holgura cero.
iOptron podría ser la única empresa en el negocio de monturas de engranajes de ondas de tensión que tiene un historial en la fabricación de monturas para telescopios de calidad y precisión (iOptron y su entidad anterior tienen un historial de 30 años de dedicación en monturas para telescopios y solo monturas para telescopios). Nuestro diseño de engranaje híbrido de onda de tensión/sinfín es lógico y práctico con el equilibrio de calidad, rendimiento y precio.
¿Qué diferencia al HEM27 de otros soportes de ondas de tensión de su categoría?
HEM27 es muy diferente de otras monturas de onda de tensión en su categoría. HEM27 es un soporte de transmisión de onda de tensión híbrido; DEC es una transmisión por correa/sinfín libre de contragolpe mientras que RA es una onda de tensión. Si el peso ligero es la razón principal para elegir un soporte de onda de tensión, el HEM27 es aproximadamente un tercio (4 libras) más liviano que el AM5, mientras que aproximadamente una libra mejor en carga útil. HEM27 tiene un sistema de administración de cables y función PEC, mientras que AM5 no tiene ninguno. Los cables de HEM27 se encuentran en una plataforma estacionaria (sin movimiento ni envoltura), mientras que los cables de AM5 giran con el soporte. Cuando se apaga, el telescopio/carga útil en HEM27 permanece inmóvil mientras que AM5 sufre oscilación libre del alcance en DEC.
El HEM27 tiene casi el mismo peso y la misma capacidad de carga útil que el RST-135, pero menos del 50 % del costo ($1888 frente a $3895), y el HEM27EC es un 40 % menos que el RST-135E ($3248 frente a $5495). El precio de HEM27 y HEM27EC incluye montura de cola de milano V/D, mientras que RST-135/RST-135E no. Algunas funciones con HEM27 no están disponibles con RST-135, es decir, sistema de administración de cables, freno de apagado, memoria de apagado, PEC, sin mover/sin enrollar cables, etc. Sin embargo, RST-135/RST-135E viene con GPS mientras que HEM27/HEM27EC no.
¿Por qué HEM27 es solo EQ? ¿Será AZ una opción en el futuro?
HEM27 está diseñado como una montura EQ dedicada, ya que el alto PE intrínseco de los engranajes de ondas de deformación solo se puede suprimir mediante autoguiado o codificador de alta precisión. El autoguiado y el codificador de alta precisión no son económicamente factibles para el modo AZ. Por otro lado, HEM27 viene con un sistema de administración de cables y el modo AZ podría comprometer los cables a través del soporte. Una montura multifunción/modo suena bien, pero hay algunos compromisos en cualquiera de los modos que evitarían que la montura funcione mejor en cualquiera de los dos modos.
Si AZ es una aplicación principal, otra montura iOptron súper portátil, la SkyHunter (2,9 lb con batería, 11 lb de carga útil) podría ser una opción a un costo fraccionado. Para una carga útil más grande, el AZ Mount Pro (13 lb con eje CW y batería, carga útil de 33 lb) está disponible a un costo mucho más bajo que el HEM27.
Pronto presentaremos un modelo HAZ de onda de tensión de doble eje como una montura AZ dedicada, principalmente para binoculares grandes y para rastreo satelital. Sin contrapeso es especialmente atractivo para binoculares grandes, ya que equilibrar binoculares con una montura AZ tradicional es realmente desafiante.
¿Por qué la calificación de carga útil “Carga útil máxima (sin CW) a 200 mm?”
Lo que realmente le importa a una montura/motor es el momento de torsión (peso multiplicado por la distancia desde el centro de rotación de RA hasta el centro del telescopio) en lugar del peso solo. Podemos definir el brazo de torsión de la montura como el centro de rotación RA de la montura de cola de milano, y el brazo de torsión de la carga útil como el radio del telescopio. El brazo de torsión total relativo a la carga útil es el total de los brazos de torsión de montaje y carga útil.
HEM27 tiene un brazo de torsión de montaje de 90 mm para el sillín de cola de milano Vixen y Losmandy, por lo tanto, la carga útil máxima a 200 mm significa un telescopio de 110 mm de radio o 220 mm de diámetro. Para telescopios más grandes, el peso máximo de carga útil, por lo tanto, debe reducirse, o para telescopios más pequeños, aumentarse.
En comparación, el brazo de torsión de montaje del AM5 es de 108 mm para el sillín Vixen o el sillín Losmandy 113, lo que deja menos brazo de torsión para el telescopio/carga útil.
¿Introducirá iOptron el montaje HEM con una carga útil más baja y más alta?
Sí, tenemos otros modelos (con y sin codificador de alta precisión) en preparación con cargas útiles más bajas y más altas, por ejemplo, 15 libras y 44 libras sin utilizar un contrapeso. HEM44 ha sido lanzado en agosto.
¿Por qué HEM27 no viene con especificaciones PE?
Dado que el PE de cualquier montaje de transmisión de onda de deformación está dictado por el engranaje de onda de deformación, que es de un tercero y depende de la carga útil, la posición y la condición de desequilibrio, no especificamos el PE de HEM27 y creemos que cualquier valor de PE es inapropiado. . Por otro lado, casi todos los fabricantes de monturas de engranajes de ondas de deformación utilizan engranajes de ondas de deformación similares o idénticos, por lo que uno puede hacer referencia a cualquier otra montura que venga con un valor de PE (aunque dudamos de su significado).
El engranaje de ondas de deformación es muy diferente de los engranajes tradicionales en términos de PE, ¿cómo funciona su PEC/PPEC?
PEC significa corrección periódica de errores. PEC permeable significa que una vez que se graba la curva de PE, se puede guardar para la corrección/reproducción de PE hasta que se grabe una nueva curva de PE. A diferencia de una montura de telescopio convencional con engranajes helicoidales, PEC en engranajes de ondas de deformación puede ser menos eficiente y el algoritmo PEC en la práctica es mucho más difícil ya que la curva PE varía de un punto a otro y de una condición a otra. Con sensores integrados en la montura para garantizar la coincidencia de fase y algunos algoritmos especiales, nuestro equipo pudo hacer que PEC fuera efectivo en HEM27.
¿Por qué HEM27EC y cómo funciona?
Dado que la transmisión por ondas de deformación es intrínsecamente con un PE alto (de 2 a 10 veces más alto que los engranajes helicoidales), es esencial el autoguiado con una exposición corta, o un codificador de alta precisión en RA puede reducir el PE a unos pocos segundos de arco. Cuando se utiliza un codificador de alta precisión, el codificador, o el llamado RPEC, corrige el error periódico en tiempo real, y la amplitud del error restante depende únicamente de la precisión/resolución del codificador.
El codificador de alta precisión utilizado en HEM27EC es el mismo que en CEM26EC/GEM28EC y debería poder reducir significativamente el PE de la montura, a un nivel similar al de CEM26EC/GEM28EC, y capaz de generar imágenes sin autoguiado.
¿Qué carga útil puede realizar HEM27 con CW aplicado?
HEM27 está diseñado para manejar una carga útil desequilibrada en RA, hasta 13,5 kg. También puede recibir un contrapeso opcional para una mayor carga útil. Recomendamos no más de 21 kg de carga útil con el CW adecuado adjunto.
¿Cuál es la relación de reducción con la correa y el engranaje de ondas de deformación?
HEM27 utiliza una correa y un engranaje de ondas de deformación en el tren de conducción RA. La relación de reducción de la correa es de 4:1 y el engranaje de onda de tensión de 120:1, lo que da una reducción total de 480:1. Una relación de reducción más alta ayuda al motor a abordar una carga útil más alta

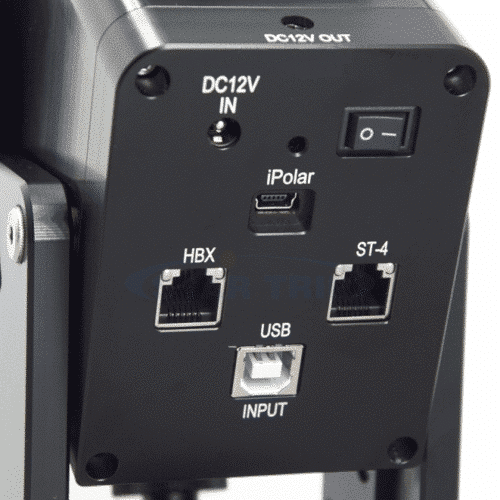

¿Puede un HEM27 ser controlado por una computadora?
HEM27, como otros soportes iOptron, puede controlarse mediante:
(1) PC con Windows a través de ASCOM/iOptron Commander, a través de USB o WIFI
(2) MacOS a través de control directo/complemento (SkySafari/The Sky X) o INDI de terceros controlador
(3) iOS mediante iOptron Commander Lite, SkySafari Plus/Pro mediante conexión WIFI
(4) Android mediante iOptron Commander Lite (pendiente), SkySafari Plus/Pro mediante conexión WIFI
(5) Raspberry PI mediante controlador INDI de terceros
¿Qué trípode, extensión de muelle y adaptador hay disponibles para HEM27/HEM27EC?
HEM27/HEM27EC se puede colocar directamente en el trípode CEM26/GEM28 y el trípode de fibra de carbono (8061). También se pueden colocar en un Tripier (8034) con un adaptador, 8036-026. Los clientes que tengan un trípode CEM25 pueden comunicarse con nosotros para obtener un adaptador que pueda acoplar el HEM27 con el trípode CEM25.
¿Existe una versión HEM adecuada para latitudes bajas cerca del ecuador?
Sí, tenemos la versión especial HEM27 y HEM27EC diseñada para latitudes bajas, 0-22 grados. Están inmediatamente disponibles en nuestra fábrica. Pedido especial en EE. UU. con un plazo de entrega de 2 meses.
H272L, latitud baja HEM27
H272AL, latitud baja HEM27 con iPolar
H274AL, latitud baja HEM27EC
