Cámara solar Player One Apollo-M MAX (Mono)

Valoración de ESPACIO CELESTE de la cámara:

Cámara solar monocromo con sensor Sony IMX432 de 1,1″, obturador global, píxeles de 9 µm y 100.000 e de capacidad de pozo. Sin bandas horizontales, con refrigeración pasiva y placa de inclinación del sensor.

Descripción de la cámara:

La serie Apollo es la primera línea de cámaras diseñada específicamente para fotografía solar. Usa sensores Sony con obturador global y se centra en modelos monocromo.

La Apollo-M MAX usa el sensor monocromo Sony IMX432 de formato 1,1″. Sus píxeles de 9 µm tienen una capacidad de 100.000 electrones y suman 1,7 MP (1608 × 1104 píxeles), con una diagonal de 17,5 mm.

Aviso: una cámara solar necesita delante un sistema de rechazo de energía y reducción de luz, como una lámina Baader o una cuña de Herschel. No la uses nunca para fotografiar el Sol directamente.

Tecnología Pregius

El IMX432 se basa en la tercera generación Pregius de Sony, pero con diferencias: en lugar de los píxeles habituales de 4,5 µm y unos 25.000 e de pozo, tiene píxeles de 9 µm y unas 4 veces más capacidad de pozo (100.000 e).

Formato

El formato de 1,1″ es casi el doble que el del sensor IMX174.

Tamaño de píxel

Sus píxeles de 9 µm son 1,5 veces más grandes que los del IMX174, así que la cámara trabaja bien a relaciones focales largas, por ejemplo con un Schmidt-Cassegrain y un filtro DayStar (con su 4,2x).

Capacidad de pozo

Sus 100.000 electrones triplican la capacidad de pozo del IMX174. Abre nuevas posibilidades, como imágenes HDR del Sol y sus protuberancias o de las partes brillante y oscura de la Luna.

Ruido y modo HCG

El modo HCG se activa automáticamente con ganancia igual o superior a 145: el ruido de lectura baja a 4,6 e. Con ganancia 380, el ruido de lectura baja a 2,6 e, menos que el de un IMX174, y la capacidad de pozo sigue siendo mayor.

Sin bandas horizontales

Las bandas horizontales (ruido de filas) son un problema en los sensores IMX174 e IMX178. En las pruebas de Player One, el IMX432 no muestra bandas horizontales, así que puedes captar detalle a cualquier relación focal y hacer mosaicos de disco completo o trabajar con ROI sin corregir bandas. Su obturador global es muy adecuado para fotografiar el Sol y la estación espacial.

Accesorio recomendado: ACS

El sistema de refrigeración activa ACS de Player One es un sistema externo de refrigeración por aire, pensado para cámaras solares y planetarias de gran formato que ya tienen refrigeración pasiva. Con la refrigeración pasiva más el ACS, la cámara se queda solo 7 °C por encima de la temperatura ambiente: el cuerpo está algo templado, pero no caliente. Sirve de día para el Sol y también de noche para cielo profundo con la técnica de lucky imaging.

Filtro Fotosfera para luz blanca

Para más contraste en luz blanca, Player One recomienda su filtro Fotosfera de 10 nm (longitud de onda central 540 nm).

Cromosfera en H-alfa con Quark

Para el Quark Chromosphere (versión H-alfa), Player One ofrece un filtro ERF de 1,25″ que rechaza energía y alarga la vida del Quark.

Diseño

Cuerpo con forma de hexágono regular y chaflanes redondeados, en naranja (por el Sol) y negro, con acabado esmerilado fino.

Placa de inclinación del sensor (2.ª generación)

En fotografía solar con telescopios de protuberancias aparecen los molestos anillos de Newton. Ajustando la placa de inclinación del sensor se consigue una imagen solar más limpia, sin anillos de Newton, y una curvatura de campo del telescopio mucho menor. Una almohadilla de espuma de alta densidad integrada bloquea la luz que pudiera entrar por las ranuras laterales.

Refrigeración pasiva

Las cámaras solares trabajan de día, con temperaturas mucho más altas que de noche, y los sensores de obturador global generan calor. Player One añade un sistema de refrigeración pasiva que saca el calor del sensor hacia fuera.

Memoria caché DDR3 de 256 MB

Player One fue la primera marca en incorporar caché DDR3 en todas sus cámaras planetarias. Estabiliza y asegura la transmisión de datos, evita la pérdida de fotogramas y reduce mucho el ruido de lectura. Gracias a ella, la cámara sigue rindiendo muy bien incluso conectada a un puerto USB 2.0.

Tecnología DPS

La tecnología DPS (Dead Pixel Suppression) analiza muchas tomas oscuras para localizar los píxeles anómalos fijos y guarda su mapa en la memoria de la cámara. En cada toma, a esos píxeles se les asigna el valor medio de los píxeles activos que los rodean.

Protección contra sobretensión y sobrecorriente

La cámara incorpora mecanismos de protección contra sobretensión y sobrecorriente que protegen la propia cámara y el resto del equipo.

Puertos

Conectada por USB 3.0 y con vista previa a resolución completa, alcanza 126 fps en modo RAW8 y 109 fps en modo RAW16. La velocidad real de grabación depende también de la velocidad de escritura del disco; para aprovechar todo el rendimiento de la cámara conviene grabar en un disco SSD de buena calidad. Con el cable ST4 se conecta a la entrada AUTO GUIDE de la montura para guiar.

Rendimiento

Con ganancia 380, el ruido de lectura es de 2,6 e. El modo HCG, activo a partir de ganancia 145, reduce mucho el ruido de lectura y mantiene el mismo rango dinámico alto que a ganancia baja.

Curva de eficiencia cuántica

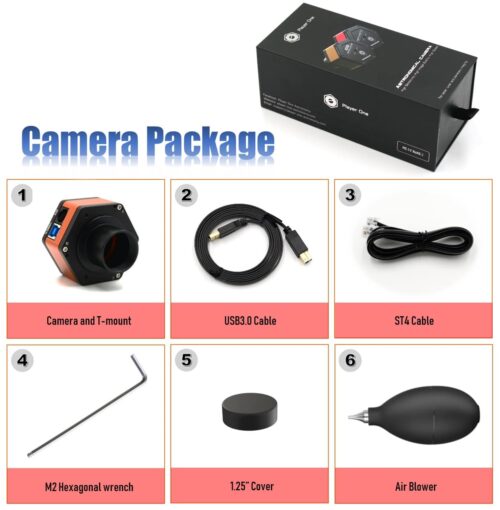

Plano mecánico y contenido de la caja

La distancia de la rosca al sensor es de 12,5 mm.
