La característica más llamativa de los modelos Duo de cámaras ZWO es que incorporan un sensor de guiado integrado. Con este tipo de cámaras no necesitamos un tubo de guiado independiente ni una guía fuera de eje, siempre que nuestro sistema óptico ilumine correctamente ambos sensores.
Basta con enfocar el sensor principal mediante el enfocador del telescopio y después ajustar el sensor de guiado utilizando el mando de enfoque que incorpora la propia cámara.
Vamos a ver, «metiéndonos» dentro de la cámara, cómo funciona este mecanismo de enfoque del sensor de guiado de la ZWO ASI2600 Duo.
Mecanismo interno de enfoque del sensor de guiado.
¿Cómo funciona el mecanismo de enfoque?
Ahora bien, ¿cómo funciona este sistema de enfoque del sensor de guiado? ¿Es fiable y preciso?
Rotundamente sí. Mecánicamente es un sistema estable que permite realizar un ajuste de enfoque muy preciso.
Su funcionamiento es sencillo: el mando de enfoque mueve un mecanismo que desplaza hacia delante o hacia atrás el conjunto formado por el sensor de guiado y su electrónica.
De esta manera podemos enfocar el sensor guía sin modificar la posición del sensor principal.
El mecanismo visto desde dentro
En la siguiente imagen se puede ver cómo la electrónica del sensor de guiado cambia de posición.
A la izquierda se encuentra en su posición más baja y a la derecha en su posición más alta.
La diferencia se aprecia fácilmente observando la compresión del muelle que proporciona estabilidad al mecanismo.
Comparación de las dos posiciones del sensor de guiado.
El recorrido de enfoque no es especialmente amplio, pero resulta suficiente para conseguir un ajuste preciso una vez que hemos enfocado correctamente el sensor principal mediante el enfocador del tubo óptico.
Por tanto, el procedimiento es sencillo: primero enfocamos el sensor principal y después ajustamos el sensor de guiado con el mando de la cámara.
Nota sobre los filtros: en las cámaras Duo también debemos comprobar que el filtro utilizado permite iluminar adecuadamente el sensor de guiado. Si tienes dudas sobre el diámetro necesario, puedes consultar nuestra guía para calcular el tamaño de filtro en astrofotografía.
Un sistema compacto para simplificar el equipo
Las cámaras con sensor de guiado integrado no son una novedad, pero ZWO ha renovado este concepto con un diseño que permite compactar considerablemente nuestro equipo de astrofotografía.
Al integrar ambos sensores en el mismo cuerpo, podemos prescindir de una cámara guía externa y de sus accesorios de montaje, reduciendo el número de elementos y conexiones del telescopio.
Además, al compartir el mismo tren óptico, se evitan algunos problemas de flexión diferencial que pueden aparecer al utilizar tubos guía independientes.
Si optamos por la versión ZWO ASI2600MC Air, que también incorpora un controlador ASIAIR, podemos simplificar todavía más el conjunto y reducir el cableado.

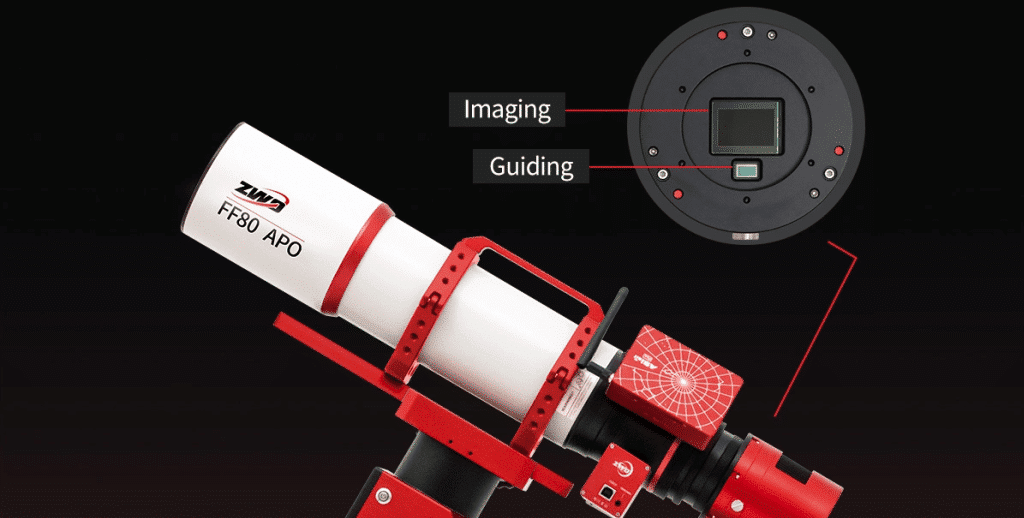

Integración del sensor de guiado en el cuerpo de la cámara.
