¿Tu telescopio SkyWatcher Dobson GoTo no mantiene correctamente los objetos centrados en el ocular? ¿Notas que el tubo pierde altura cuando utilizas un ocular pesado o una cámara? En determinadas unidades, estos síntomas pueden estar relacionados con la fricción o el ajuste mecánico de los ejes de altitud y azimut.
En este tutorial de Espacio Celeste explicamos cómo identificar el problema, qué comprobaciones realizar antes de intervenir y cómo se ajustan los mecanismos descritos en determinadas versiones de los Dobson GoTo de 8″ y 10″.
Es importante distinguir entre una deriva provocada por errores de seguimiento y un problema real de deslizamiento mecánico. No tienen necesariamente la misma solución.
Advertencia de seguridad y garantía
El ajuste interno de los mecanismos de los motores debe realizarlo personal técnico cualificado y autorizado. Abrir las carcasas o modificar los mecanismos puede ocasionar daños y afectar a la cobertura de garantía según las condiciones aplicables.
No manipules el interior del telescopio mientras esté conectado a la alimentación. Desconecta el equipo antes de retirar tapas, tocar conectores o realizar ajustes mecánicos.
Si el telescopio está en garantía, presenta bloqueos, ruidos anormales o resistencia excesiva, recomendamos acudir al servicio técnico.
1. ¿A qué telescopios se aplica este tutorial?

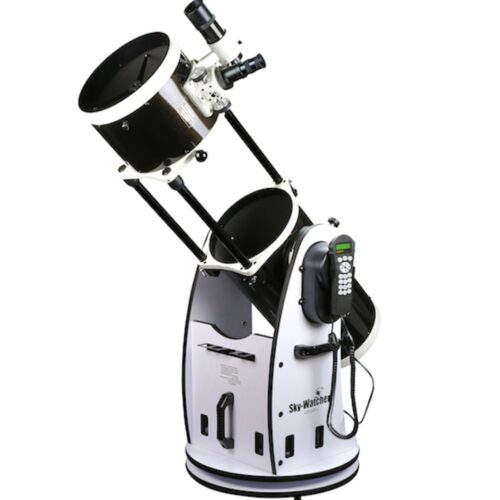

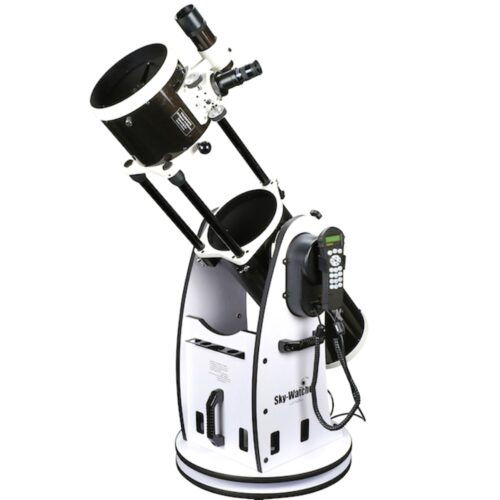

El procedimiento mecánico documentado en esta guía corresponde a determinadas versiones de los SkyWatcher Dobson GoTo de 8″ y 10″ que utilizan los mecanismos mostrados en las fotografías.
Los modelos de 12″, 14″ y 16″ pueden incorporar sistemas de embrague y soluciones mecánicas diferentes, por lo que no deben ajustarse siguiendo estas instrucciones.
También pueden existir diferencias entre revisiones de fabricación de los modelos de 8″ y 10″.
Antes de continuar: comprueba que tu telescopio incorpora exactamente los mecanismos representados en las fotografías. Si son diferentes, no apliques el procedimiento.
2. ¿Por qué puede producirse deriva en un Dobson GoTo?
Cuando un objeto se desplaza lentamente fuera del centro del ocular, no siempre significa que los motores estén mal ajustados.
Entre las posibles causas encontramos:
Una alineación GoTo poco precisa.
Una ubicación, fecha, hora o configuración incorrecta.
Problemas de alimentación eléctrica o caídas de tensión.
Un desequilibrio del tubo provocado por accesorios pesados.
Holguras o deslizamientos en los mecanismos de transmisión.
Resistencia mecánica, desgaste o fallos en los motores.
Por tanto, antes de apretar cualquier elemento debemos determinar si existe realmente un problema de fricción.
3. Cómo identificar el eje que presenta el problema
Los telescopios Dobson GoTo utilizan dos movimientos principales:
Altitud: movimiento vertical del tubo, hacia arriba y hacia abajo.
Azimut: giro horizontal de la base, hacia la derecha o la izquierda.
Podemos utilizar el mando SynScan para observar qué eje interviene al recentrar un objeto.
Si necesitamos utilizar las flechas de arriba y abajo, la corrección corresponde al movimiento de altitud. Si utilizamos las flechas izquierda y derecha, corresponde al movimiento de azimut.
Sin embargo, esta observación identifica el movimiento que estamos corrigiendo, no demuestra por sí sola que exista falta de apriete en ese eje.

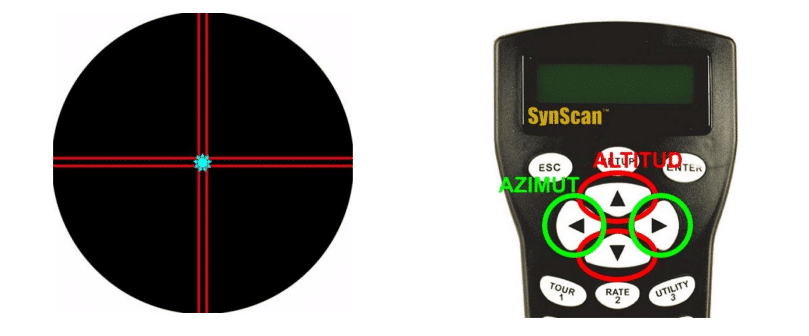

Simulación del desplazamiento de una estrella en el ocular y botones de dirección del mando SynScan.
Utilizar un ocular de retículo iluminado
Un ocular con retículo permite observar con mayor precisión el desplazamiento de una estrella respecto al centro del campo.
Resulta especialmente útil para comprobar si el seguimiento mantiene el objeto centrado durante un intervalo de tiempo.
Recomendamos realizar la prueba con el telescopio correctamente alineado y utilizando una alimentación eléctrica adecuada.
4. Comprobaciones antes de realizar un ajuste mecánico
Antes de abrir las carcasas de los motores, recomendamos realizar estas comprobaciones:
Alimentación: verifica que la fuente o batería proporciona la tensión, polaridad y corriente exigidas por el fabricante.
Alineación: repite la alineación GoTo siguiendo las instrucciones del mando SynScan.
Equilibrio: comprueba si el problema aparece únicamente cuando instalas accesorios pesados.
Movimiento: observa si el tubo se desplaza de forma involuntaria o si los motores presentan saltos, bloqueos o ruidos.
Repetición: comprueba si el síntoma aparece siempre en el mismo eje y bajo condiciones similares.
Si el seguimiento mejora al corregir la alineación o la alimentación, no será necesario intervenir en los mecanismos internos.
Un caso característico de deslizamiento: el telescopio mantiene correctamente su posición con un ocular ligero, pero pierde altura al instalar un accesorio pesado. Este comportamiento puede justificar una revisión del equilibrio y de la transmisión del eje de altitud.
5. Ajuste del mecanismo de altitud en los modelos compatibles
En las versiones documentadas de los Dobson GoTo de 8″ y 10″, el mecanismo de altitud se encuentra protegido por una carcasa negra situada en uno de los laterales de la base, junto al panel de conexiones y alimentación.
Las siguientes fotografías permiten identificar los componentes utilizados en el procedimiento original de Espacio Celeste.
Paso 1. Acceso al mecanismo de altitud
Con el telescopio apagado, desconectado de la alimentación y el tubo asegurado frente a movimientos accidentales, el técnico puede retirar la carcasa correspondiente.
En el montaje mostrado, la tapa está unida al sistema mediante tres cables de conexión.
Es importante evitar tirones y no dejar la tapa suspendida de los cables.
Si fuera necesario desconectar algún conector, debe identificarse previamente su posición y orientación para garantizar una reconexión correcta.
Acceso al mecanismo de altitud en la versión del Dobson GoTo utilizada para el tutorial original.
Paso 2. Identificar la pieza de regulación
En la fotografía siguiente se observa una pieza de apriete con dos caras planas y dos tornillos negros de fijación con cabeza Allen.
Estos componentes forman parte del mecanismo cuya fricción se regula durante la intervención.
Antes de actuar, el técnico debe comprobar que la pieza coincide con la de su telescopio y que no existen daños, holguras anormales o componentes deteriorados.
Detalle de la pieza de apriete del eje de altitud y de sus tornillos de fijación.
Paso 3. Regular la fricción del eje
En el mecanismo original, la regulación se realiza liberando previamente los dos tornillos Allen de fijación y actuando sobre la pieza de apriete con una herramienta adecuada.
El documento original de Espacio Celeste recomienda no superar un cuarto de vuelta por intervención y volver a asegurar los tornillos de fijación antes de comprobar el resultado.
Esta indicación describe el procedimiento utilizado en aquella versión, pero no constituye un valor universal de ajuste ni una especificación de par de apriete del fabricante.
Por ello, la regulación debe realizarse de forma progresiva por personal cualificado, comprobando que el mecanismo no queda excesivamente apretado.
No fuerces el mecanismo. Un apriete excesivo puede incrementar la resistencia al movimiento y ocasionar sobrecargas o daños en la transmisión. Si el problema persiste, no continúes apretando de forma sucesiva sin diagnosticar la causa.
6. Ajuste del mecanismo de azimut
El eje de azimut permite el giro horizontal de la base del telescopio.
En las versiones documentadas, su mecanismo de regulación se encuentra bajo la tapa de la zona motorizada de la base.
A diferencia del mecanismo de altitud mostrado anteriormente, el ajuste de azimut utiliza una tuerca hexagonal situada debajo del conjunto del encoder.
Paso 1. Identificar el conjunto
Con el telescopio desconectado y correctamente asegurado, el técnico puede acceder al mecanismo de azimut y localizar la tuerca de regulación.
La fotografía original muestra su posición respecto al conjunto del encoder.
Ubicación de la tuerca de regulación del eje de azimut en la versión documentada.
Paso 2. Comprobar y regular el mecanismo
En el diseño mostrado, el ajuste se realiza sobre la tuerca hexagonal y no requiere liberar los dos tornillos Allen que aparecen en el mecanismo de altitud.
El técnico debe comprobar previamente la libertad de movimiento, el estado de la transmisión y la existencia de holguras o resistencias anormales.
Cualquier corrección debe ser progresiva, evitando aplicar una presión excesiva.
Una vez finalizada la intervención, es necesario montar correctamente las protecciones antes de conectar el equipo para efectuar las pruebas.
7. Cómo comprobar si el ajuste ha funcionado
Tras completar la intervención mecánica y volver a montar las carcasas, debemos comprobar el funcionamiento del telescopio.
Conecta una alimentación adecuada y enciende el equipo.
Comprueba que ambos ejes se mueven suavemente mediante el mando SynScan.
Observa si aparecen ruidos, bloqueos o saltos durante el movimiento.
Repite la alineación GoTo.
Centra una estrella y comprueba el seguimiento durante varios minutos.
Repite la prueba con los accesorios que utilizas habitualmente.
Si el tubo ya no pierde altura y los movimientos son suaves, es posible que la corrección haya solucionado un problema de deslizamiento.
Si persiste una deriva uniforme sin deslizamiento aparente, debemos seguir investigando la alineación, la configuración o el funcionamiento del sistema de seguimiento.
Importante: que el telescopio vuelva a seguir correctamente un objeto no significa que cualquier problema previo se debiera necesariamente al apriete de los ejes. La comprobación debe relacionarse con el síntoma que motivó la intervención.
8. ¿Qué ocurre si el tubo pierde altura con un ocular pesado?
Los oculares de 2″, cámaras DSLR y determinados accesorios pueden modificar considerablemente el reparto de pesos del tubo.
Si el telescopio comienza a descender cuando instalamos estos elementos, conviene comprobar primero el equilibrio y la configuración mecánica.
En algunas unidades, una fricción insuficiente puede contribuir al problema, pero aumentar indiscriminadamente el apriete no siempre es la solución.
También es importante evitar cargas que excedan las recomendaciones del fabricante.
9. ¿Qué ocurre si los motores hacen ruido o se bloquean?
Si durante el movimiento GoTo aparecen ruidos mecánicos anormales, tirones, resistencia excesiva o bloqueos, recomendamos detener el funcionamiento y revisar el equipo.
Estos síntomas pueden estar relacionados con una transmisión excesivamente apretada, interferencias mecánicas o una avería.
No recomendamos seguir forzando los motores ni realizar ajustes a ciegas.
En estos casos es preferible una revisión por parte del servicio técnico.
10. Accesorios útiles para comprobar el seguimiento
Un ocular de retículo iluminado es una herramienta práctica para controlar la posición de una estrella durante una prueba de seguimiento.
También conviene disponer de una fuente de alimentación apropiada, ya que una alimentación deficiente puede provocar fallos de funcionamiento que se confundan con problemas mecánicos.
Estos accesorios ayudan a realizar las comprobaciones, pero no sustituyen el diagnóstico de los motores.
¿Todos los Dobson GoTo de SkyWatcher se ajustan igual?
No. Existen diferencias entre tamaños, generaciones y versiones de los mecanismos. Este tutorial describe una configuración concreta de los modelos de 8″ y 10″.
¿La deriva siempre se soluciona apretando los ejes?
No. Puede deberse a errores de alineación, alimentación, configuración, equilibrado o problemas mecánicos diferentes.
¿Puedo hacer el ajuste con el telescopio encendido?
No lo recomendamos. Los trabajos internos deben realizarse con el equipo desconectado. Las pruebas de funcionamiento se realizan después de montar las protecciones.
¿Qué pasa si aprieto demasiado?
Puede aumentar la resistencia mecánica y producirse un funcionamiento incorrecto o daños en los componentes.
¿Este procedimiento sirve para los modelos de 12″, 14″ o 16″?
No. Estos modelos pueden utilizar mecanismos de embrague y soluciones de regulación diferentes.
¿Puedo perder la garantía si abro la montura?
Una intervención no autorizada puede afectar a la cobertura de los daños relacionados con esa manipulación. No obstante, la apertura de una carcasa no supone por sí sola la pérdida automática de todos los derechos legales de garantía. Si el equipo está en garantía, consulta primero con el vendedor o el servicio técnico.
12. Otros tutoriales que pueden interesarte
Si quieres mejorar el funcionamiento y aprovechar mejor tu telescopio, te recomendamos estos contenidos:
Un SkyWatcher Dobson GoTo correctamente configurado debe ofrecer movimientos suaves y un seguimiento adecuado a las prestaciones de su sistema altazimutal.
Cuando aparece deriva o pérdida de posición, lo primero es comprobar la alineación, la alimentación y el equilibrio del telescopio.
Si se confirma un problema de deslizamiento mecánico, determinadas versiones de los modelos de 8″ y 10″ permiten regular la fricción de sus mecanismos de altitud y azimut.
Esta operación debe realizarla personal cualificado, con el telescopio desconectado y utilizando el procedimiento correspondiente a la versión exacta del equipo.
