ZWO AM7, AM5N y AM3N: guía técnica completa de las monturas armónicas ZWO

ZWO AM7, AM5N y AM3N: guía técnica completa de las monturas armónicas ZWO

Las monturas armónicas han cambiado las reglas del juego en astrofotografía portátil. En Espacio Celeste llevamos toda la evolución de la gama AM de ZWO entre manos — desde la AM5 original hasta la nueva AM7 — y en cada generación hemos aprendido exactamente qué funciona, qué no y qué expectativas son realistas en campo real. Esta es la guía técnica más completa disponible en español: con datos verificados directamente de las especificaciones oficiales, los errores que nadie cuenta y lo que se aprende usándolas noche tras noche.

Qué es una montura armónica: el strain wave gear explicado

Para entender por qué las monturas armónicas han revolucionado la astrofotografía portátil hay que entender qué tiene de diferente su sistema de reducción respecto a una montura ecuatorial clásica de engranaje de gusano.

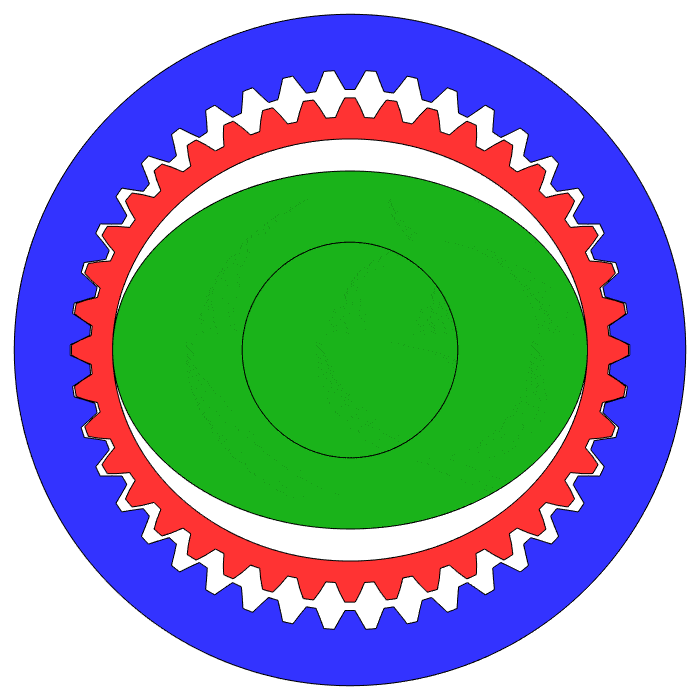

Un reductor de onda de deformación (strain wave gear) está compuesto por tres elementos que trabajan juntos:

• Wave generator (generador de ondas): rotor elíptico impulsado por el motor paso a paso. Al girar, deforma radialmente el elemento flexible en dos puntos opuestos.
• Flexspline (corona flexible): corona dentada de acero con propiedades elásticas. Sus dientes engranan con la corona rígida únicamente en esos dos puntos de máxima deformación.
• Circular spline (corona rígida): corona exterior fija con un número de dientes ligeramente mayor que el flexspline. Esa diferencia de dientes es lo que genera la reducción de velocidad y la multiplicación del par.

ZWO combina este reductor con una correa síncrona entre el motor y el wave generator para alcanzar la relación total de 300:1 presente en las tres monturas de la gama. El resultado: backlash prácticamente nulo, altísimo par de salida en un formato muy compacto y una ratio carga/peso de hasta 3:1 que en una GEM clásica es impensable.

Ventajas y diferencias reales frente al engranaje de gusano clásico

Característica	GEM clásica (engranaje de gusano)	Montura armónica (strain wave)
Backlash	Presente, requiere compensación software	Prácticamente nulo por diseño
Ratio carga / peso montura	~1,5:1 típico	Hasta 3:1 (AM7: 20 kg / 6,75 kg)
Equilibrio obligatorio	Sí, preciso en RA y DEC	Recomendado, pero no obligatorio
Mantenimiento	Engrase periódico del tornillo sin fin	Mínimo, reductor sellado
Portabilidad	Limitada por contrapesos obligatorios	Alta, se opera sin contrapeso hasta carga nominal
Seguimiento sin guiado	Viable en focal corta con PE bajo	Menos recomendable por período PE más corto

Importante: las monturas armónicas ZWO están diseñadas para trabajar SIEMPRE con autoguiado en astrofotografía de larga exposición. El período del error periódico es más corto que en una GEM de gusano (288 segundos en AM5N y AM7), lo que hace el guiado necesario a partir de focales medias. Sin guiado, en focal corta hasta ~400 mm y con exposiciones de 30-60 s, los resultados son generalmente aceptables. Con guiado correcto, el rendimiento es comparable a monturas clásicas de gama alta.

---

La evolución de la gama AM: de la AM5 a la AM7

ZWO lanzó su primera montura armónica, la AM5, en 2022. En cuatro años ha pasado por cinco modelos. Conocer la evolución ayuda a entender qué mejoras son reales en cada generación y por qué comprar la versión N y no la original:

• AM5 (2022, descontinuada): primera generación. Carga 13 kg sin / 20 kg con contrapeso. PE ±20″. Sin Bluetooth. Sin puertos en mordaza. Demostró que el concepto funcionaba a gran escala.
• AM3 (2023, descontinuada): versión compacta para setups ligeros. Misma tecnología, formato reducido. Carga 8 kg sin contrapeso. PE ±20″.
• AM5N (2024): renovación profunda de la AM5. El salto más importante de la gama hasta la AM7: PE de ±20″ a ±10″, carga aumentada a 15 kg sin / 20 kg con contrapeso, Bluetooth integrado en el cabezal, puertos USB-C y 12V en la mordaza DEC, ajuste de acimut sin bloqueo con muelles, modo Heavy Duty.
• AM3N (2025): renovación de la AM3 con mejoras de conectividad y gestión de cables. PE ±15″, carga 8 kg sin / 13 kg con contrapeso, 4,1 kg de peso, USB-C y 12V en mordaza, Bluetooth nativo, rango de temperatura ampliado a −20°C.
• AM7 (2026): nueva cabeza de gama. Carga 20 kg sin / 30 kg con contrapeso, 6,75 kg de peso, PE ±10″ con informe PE individual garantizado por unidad, freno activo en RA, mordaza dual Losmandy + Vixen, resolución de motor 0,17″/paso.

---

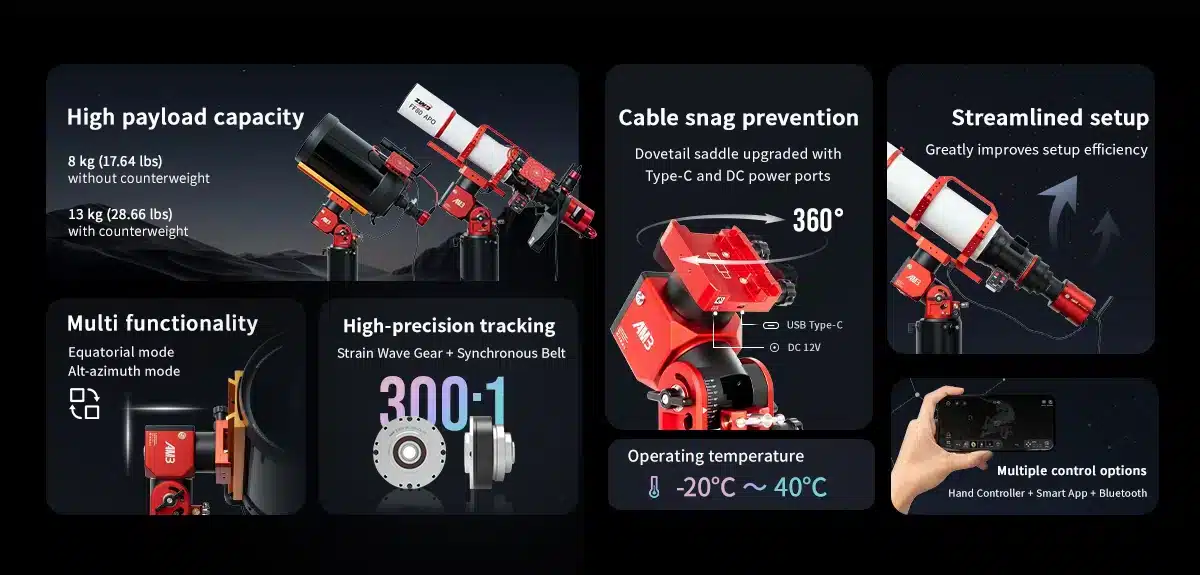

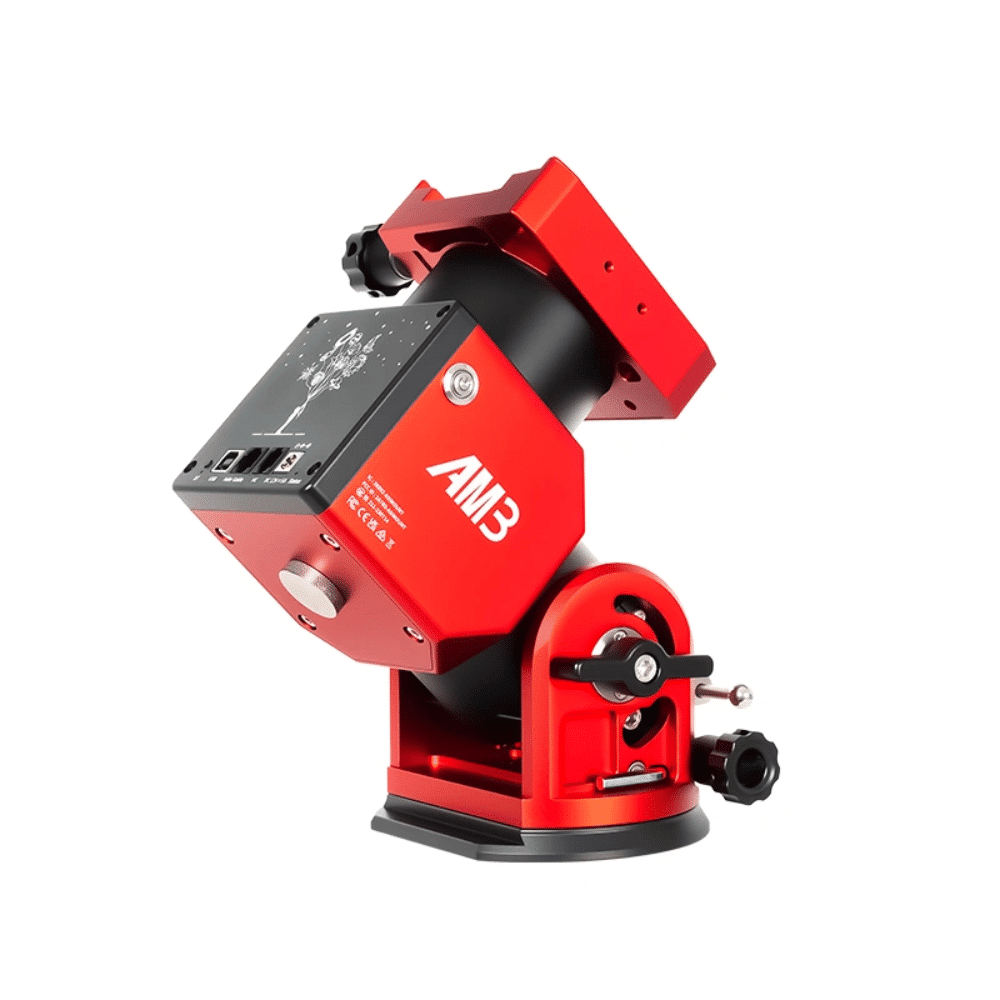

ZWO AM3N: ultraportabilidad con precisión real

La AM3N es la opción cuando la portabilidad es la prioridad absoluta. Con 4,1 kg de peso y carga de 8 kg sin / 13 kg con contrapeso, cabe en cualquier mochila de cabina junto al telescopio. Está certificada con PE ±15″ — algo peor que la AM5N y AM7 en papel, pero perfectamente manejable con guiado y más que suficiente para la focal corta que suele usarse con setups de este tamaño.

AM3 vs AM3N: qué cambió de verdad

Característica	AM3 (descontinuada)	AM3N
Carga sin contrapeso	8 kg	8 kg
Carga con contrapeso	13 kg	13 kg
Peso cabezal	3,9 kg	4,1 kg
Error periódico	±20″	±15″
Informe PE individual	No	Sí
Bluetooth nativo en cabezal	No	Sí
USB-C + 12V en mordaza DEC	No	Sí
Rango temperatura	0 °C a 40 °C	−20 °C a 40 °C
Freno en RA	Sí	Sí

Especificaciones técnicas AM3N

Sistema de accionamiento	Strain wave + correa síncrona · 300:1
Motor RA	NEMA35 paso a paso + modelo 14 (100:1) + freno
Motor DEC	NEMA35 paso a paso + modelo 14 (100:1)
Resolución de motor	0,17″/paso
Carga máx. sin contrapeso	8 kg
Carga máx. con contrapeso	13 kg (contrapeso recomendado ≤5 kg)
Peso cabezal	4,1 kg

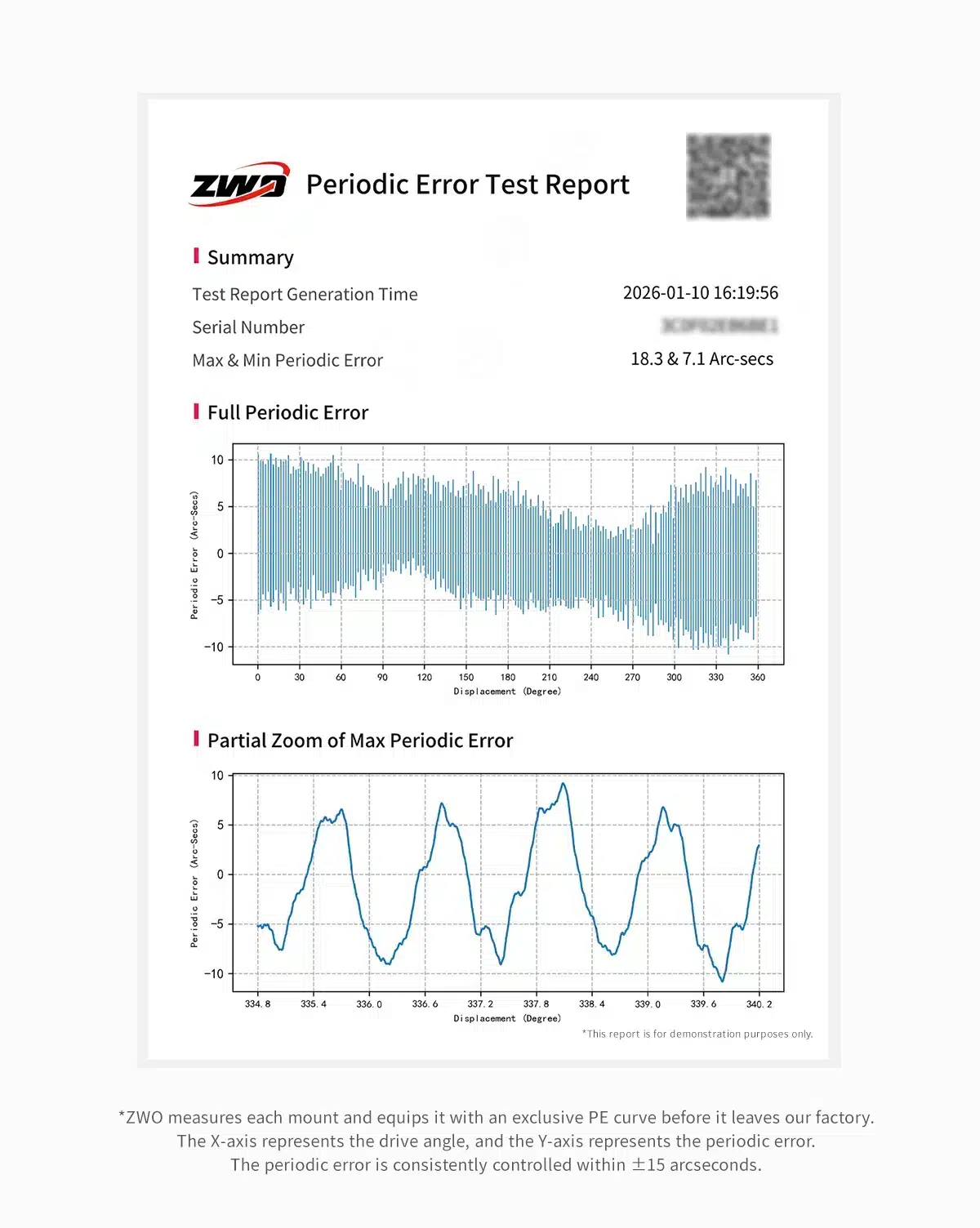

Error periódico	±15″ · informe PE individual incluido
Período PE	288 s
Velocidad máx. slew	6°/s
Velocidades de respuesta	0,5x · 1x · 2x · 4x · 8x · 20x · 60x · 720x (HD) · 1440x
Modo Heavy Duty	Sí (GoTo limitado a 720x)
Consumo a 12V	Espera 0,65A · Seguimiento 0,8A · GoTo 1,3A · GoTo HD 1,8A
Ajuste de latitud	0° a 90°
Ajuste de acimut	±6°
Mordaza	Vixen + Losmandy · USB-C + 12V en DEC
Bluetooth	Sí (nativo en cabezal)
Wi-Fi	A través del controlador manual
Compatibilidad	ASCOM · INDI · ASIAIR · SkySafari
Freno en RA	Sí
Freno en DEC	No
Rosca barra contrapeso	M12 × 1,75
Rosca trípode	3/8″
Temperatura de operación	−20 °C a 40 °C

Para quién es la AM3N

• Refractores APO de 61-90 mm con cámara APS-C o mirrorless ligera.
• Setups de gran angular: RedCat 51, William Optics 61, objetivos fotográficos 135-300 mm.
• Viajeros y salidas a cielos oscuros donde el peso es prioritario.
• Iniciación en astrofotografía guiada con un setup compacto y completo.
• Star parties y divulgación: se monta y desmonta en minutos.

---

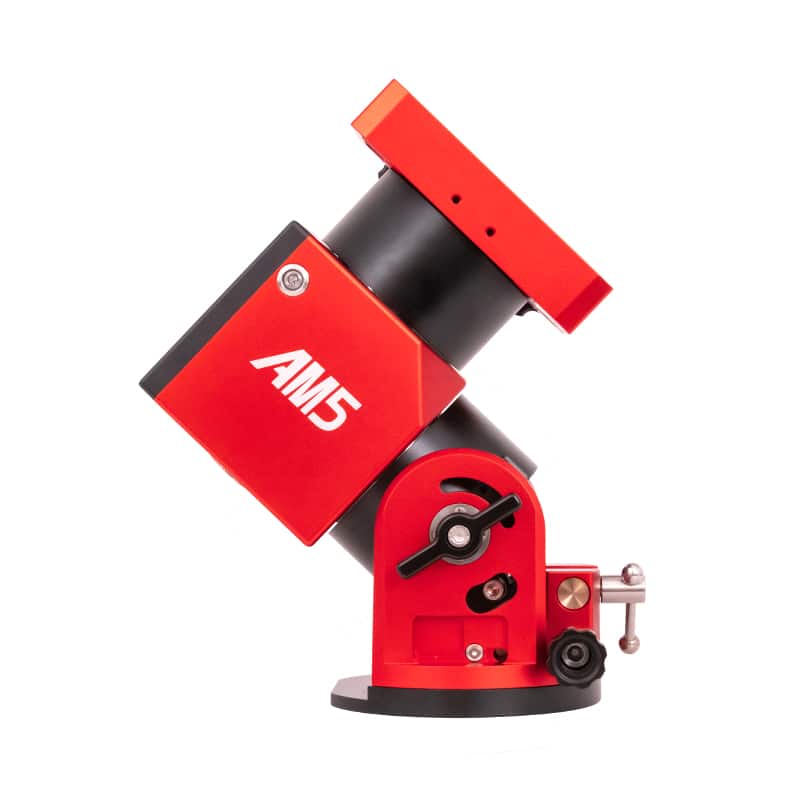

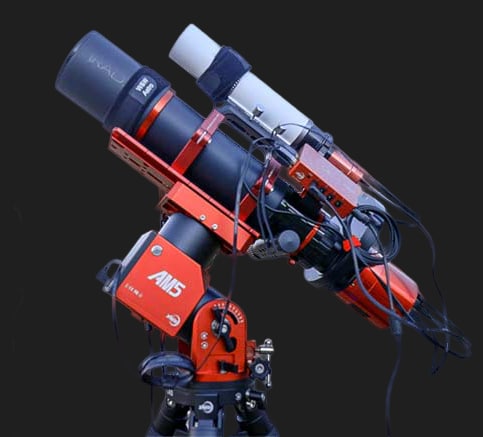

ZWO AM5N: la montura equilibrada para la mayoría de astrofotógrafos

La AM5N es, en nuestra opinión, la montura armónica más equilibrada del mercado en su rango de precio. Con 5,5 kg de peso y carga de 15 kg sin / 20 kg con contrapeso, cubre el 80% de los setups avanzados: un refractor APO de 100-120 mm con rueda de filtros, cámara refrigerada y OAG quedan dentro de los 15 kg sin tocar el contrapeso. La mejora más importante sobre la AM5 original es el PE reducido de ±20″ a ±10″, junto con el Bluetooth nativo en el cabezal y los puertos integrados en la mordaza DEC.

Especificaciones técnicas AM5N

Sistema de accionamiento	Strain wave + correa síncrona · 300:1
Motor RA	Paso a paso + modelo 17 (100:1) + freno
Motor DEC	Paso a paso + modelo 17 (100:1)
Resolución de motor	0,17″/paso
Carga máx. sin contrapeso	15 kg
Carga máx. con contrapeso	20 kg (contrapeso recomendado ≤5 kg)
Peso cabezal	5,5 kg
Error periódico	±10″
Período PE	288 s
Precisión de autoguiado	0,5 a 0,8″ (certificada por ZWO)
Velocidad máx. slew	6°/s
Velocidades de respuesta	0,5x · 1x · 2x · 4x · 8x · 20x · 60x · 720x · 1440x
Modo Heavy Duty	Sí
Consumo a 12V	Espera 0,386A · Seguimiento 0,58A · GoTo 1,5A
Ajuste de latitud	0° a 90°
Ajuste de acimut	±6° (sin bloqueo, con muelles)
Mordaza	Vixen + Losmandy · USB-C + 12V en DEC
Bluetooth	Sí (nativo en cabezal)
Wi-Fi	Sí (integrado)
Compatibilidad	ASCOM · INDI · ASIAIR · SkySafari
Freno en RA	Sí (freno de engranaje incorporado)
Freno en DEC	No
Rosca barra contrapeso	M12 × 1,75
Rosca trípode	3/8″
Temperatura de operación	−20 °C a 40 °C

Para quién es la AM5N

• Refractores APO de 80-120 mm con cámara refrigerada APS-C/Full Frame y rueda de filtros.
• Newtonians de 150-200 mm f/5-f/6 en setups de campo amplio.
• Setups duales con dos refractores pequeños o medianos.
• El astrofotógrafo que quiere una montura para años sin llegar al límite.
• Usuarios que combinan sesiones de jardín con salidas a cielos oscuros.

---

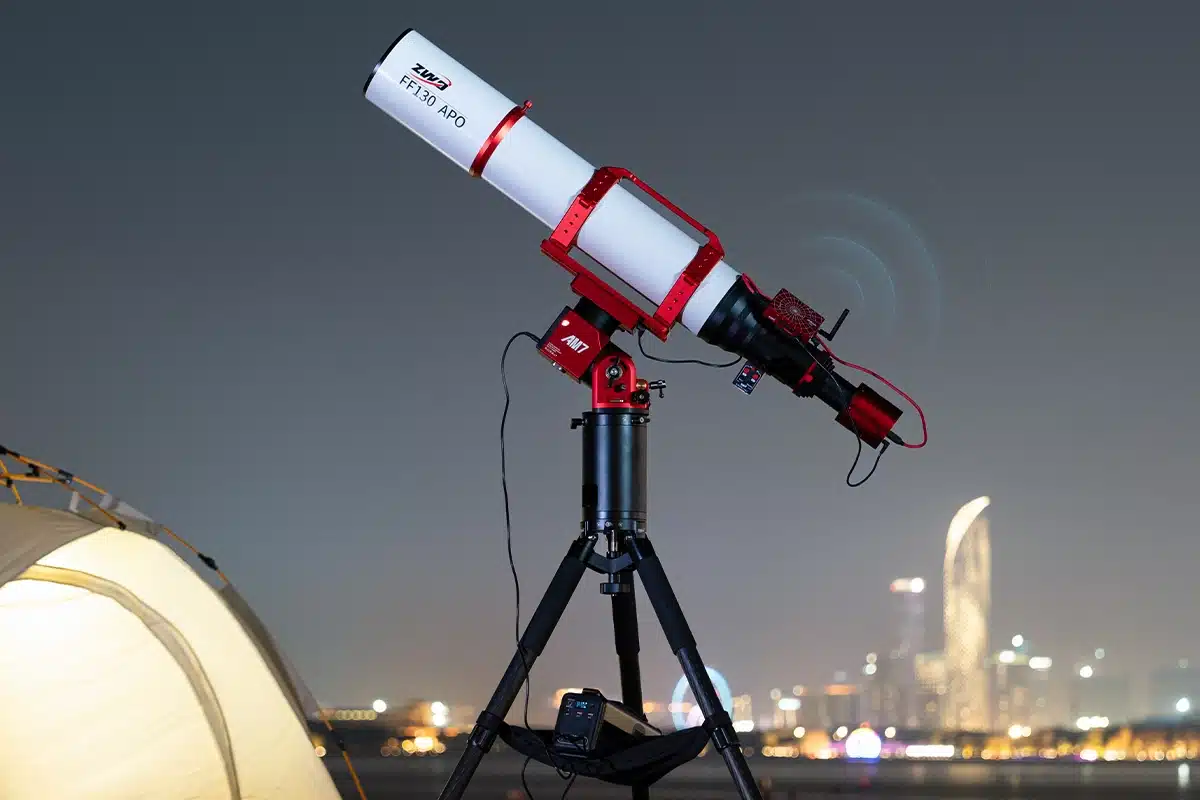

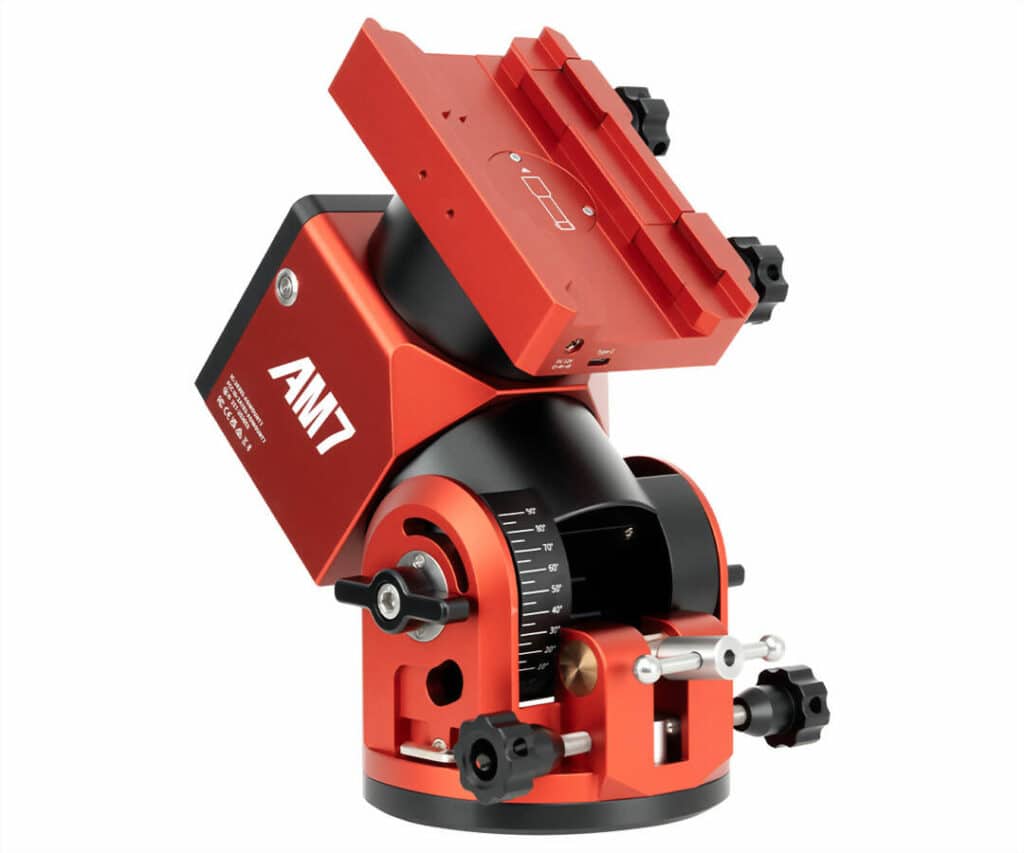

ZWO AM7: análisis técnico completo de la nueva cabeza de gama

La AM7 no es simplemente una AM5N más grande. ZWO ha rediseñado el reductor armónico en ambos ejes con modelos específicos — tipo 20-100 en RA (con freno) y tipo 17-100 en DEC — ha elevado la carga máxima a 20 kg sin contrapeso y 30 kg con contrapeso, y ha formalizado el informe PE individual como especificación garantizada por unidad. Es la única montura armónica de este precio que permite trabajar con SCT de 9-11″ o refractores APO de 120-150 mm con tren óptico completo sin comprometer la estabilidad del guiado.

Especificaciones técnicas AM7

Sistema de accionamiento	Strain wave custom + correa síncrona · 300:1
Motor RA	Paso a paso + correa síncrona + strain wave tipo 20-100 + freno activo
Motor DEC	Paso a paso + correa síncrona + strain wave tipo 17-100
Resolución de motor	0,17″/paso
Carga máx. sin contrapeso	20 kg (a 20 cm del eje RA)
Carga máx. con contrapeso	30 kg (contrapeso ≤10 kg · brazo 20-30 cm)
Peso cabezal	6,75 kg

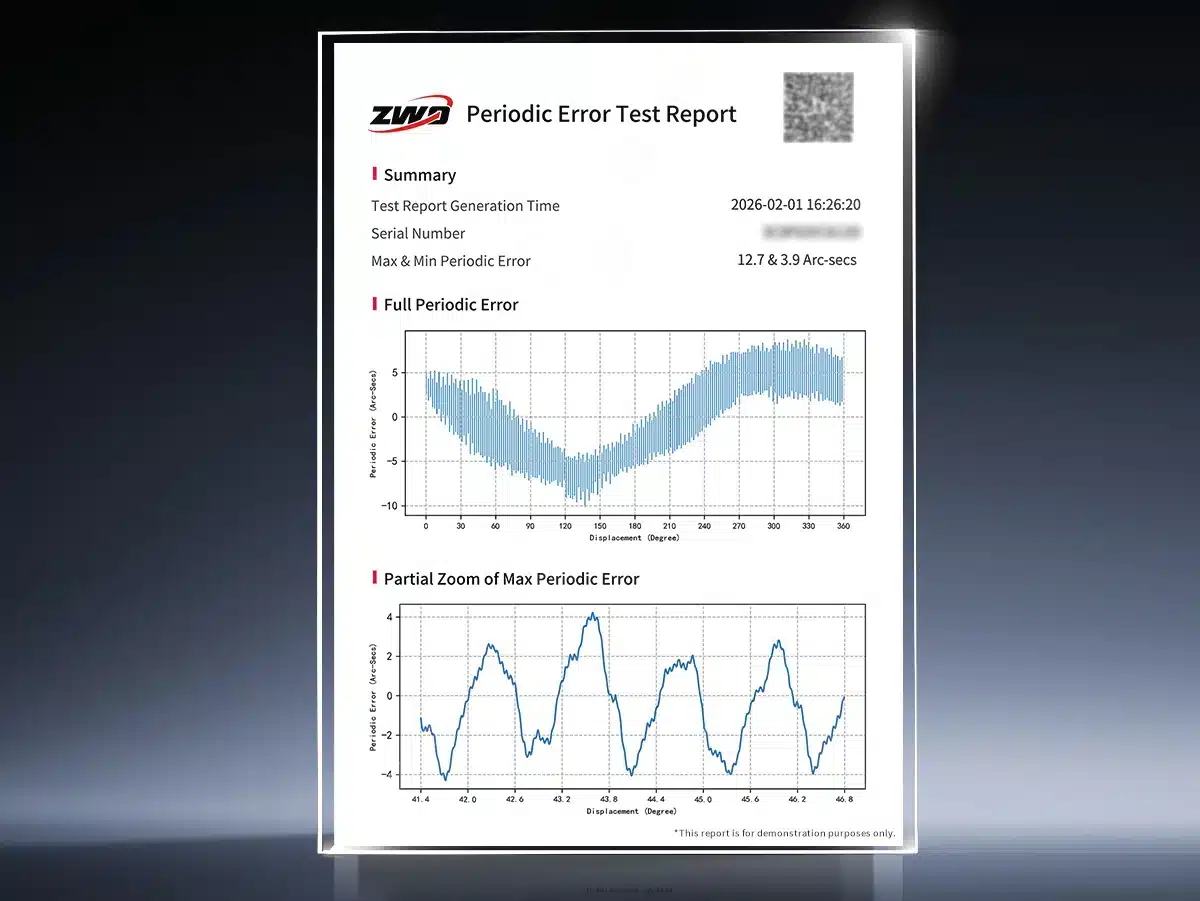

Error periódico	±10″ · informe PE individual garantizado por unidad
Período PE	288 s
Velocidad máx. slew	6°/s
Velocidades de corrección	0,5x · 1x · 2x · 4x · 8x · 20x · 60x · 720x · 1440x
Consumo a 12V	Espera 0,75A · Seguimiento 0,95A · GoTo 2,1A
Ajuste de latitud	0-60° con perilla · 30-90° con tornillo hex (dos rangos)
Ajuste de acimut	±7,5°
Mordaza	Vixen + Losmandy dual · USB-C + 12V integrados
Bluetooth	Sí (nativo en cabezal)
Wi-Fi	Sí (a través del controlador / hotspot integrado)
Puerto autoguiado	ST-4
Compatibilidad	ASCOM · INDI · ASIAIR · SkySafari
Freno en RA	Sí (freno activo en corte de alimentación)
Freno en DEC	No
Rosca barra contrapeso	M16 · barra Ø25 mm × 250 mm
Rosca trípode	3/8″
Temperatura de operación	−20 °C a 40 °C
Contenido de caja	Cabezal AM7 · barra contrapeso · controlador · cables USB · maletín

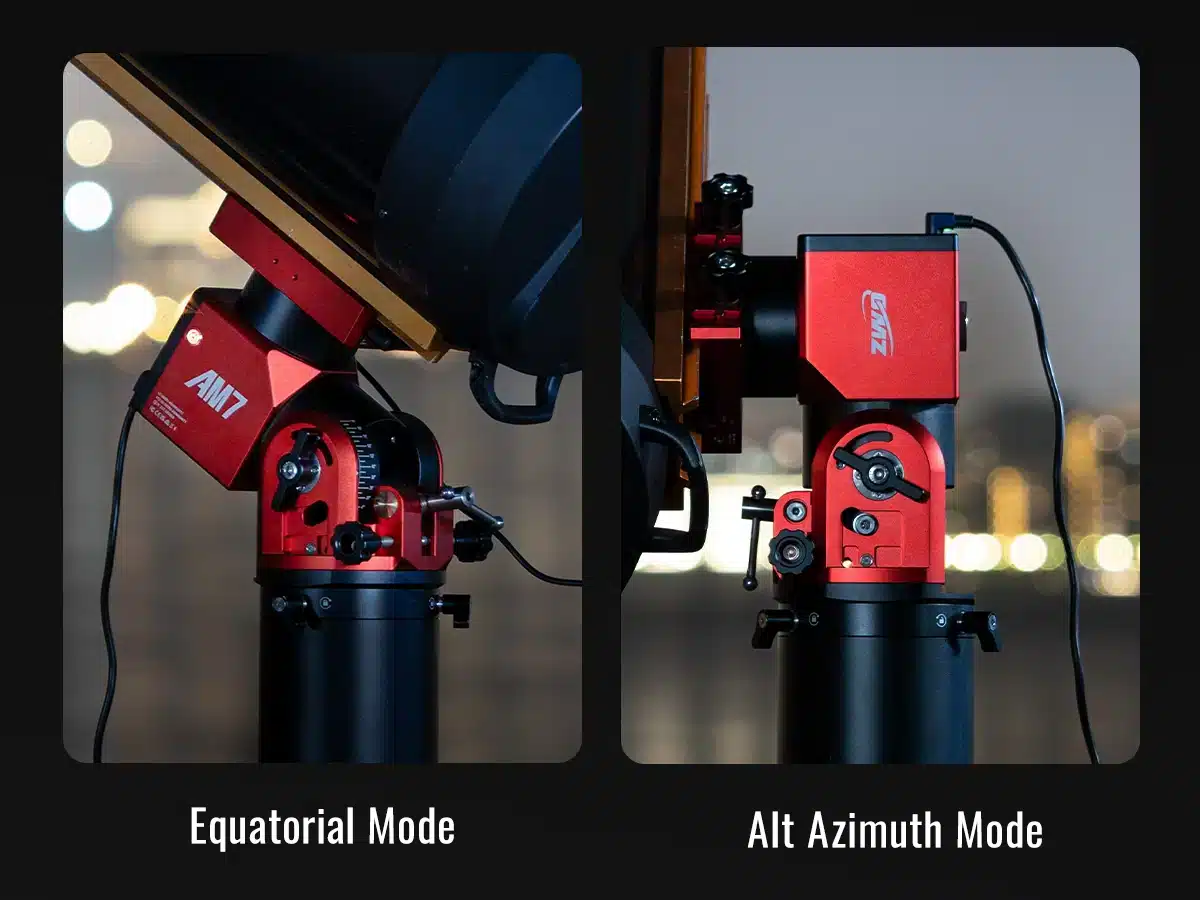

Doble modo: ecuatorial y altazimutal

El cambio entre modo ecuatorial (EQ) y altazimutal (AZ) se hace reposicionando físicamente el cabezal y seleccionando el modo en el controlador o en la app. En modo EQ la montura compensa la rotación de la Tierra en un solo eje: imprescindible para astrofotografía de larga exposición. En modo AZ funciona como GoTo altazimutal, ideal para observación visual rápida sin necesidad de alineación polar. Las tres monturas de la gama soportan ambos modos.

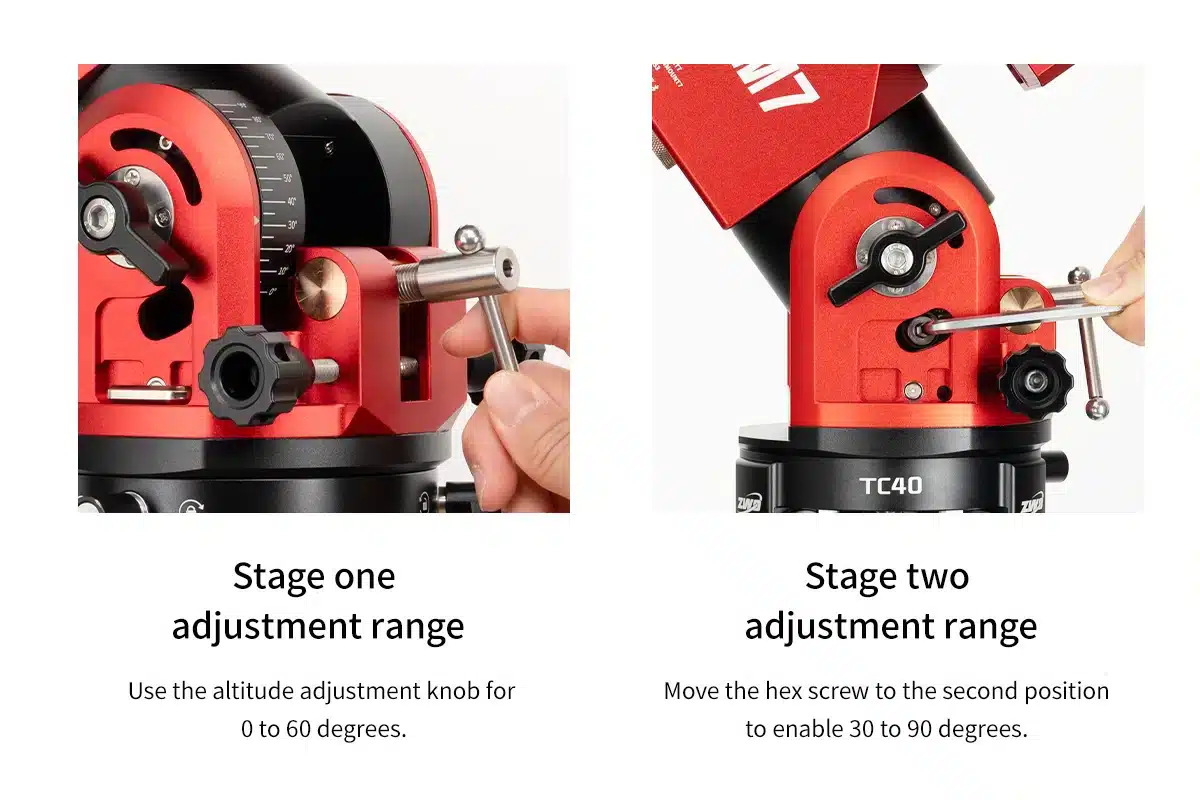

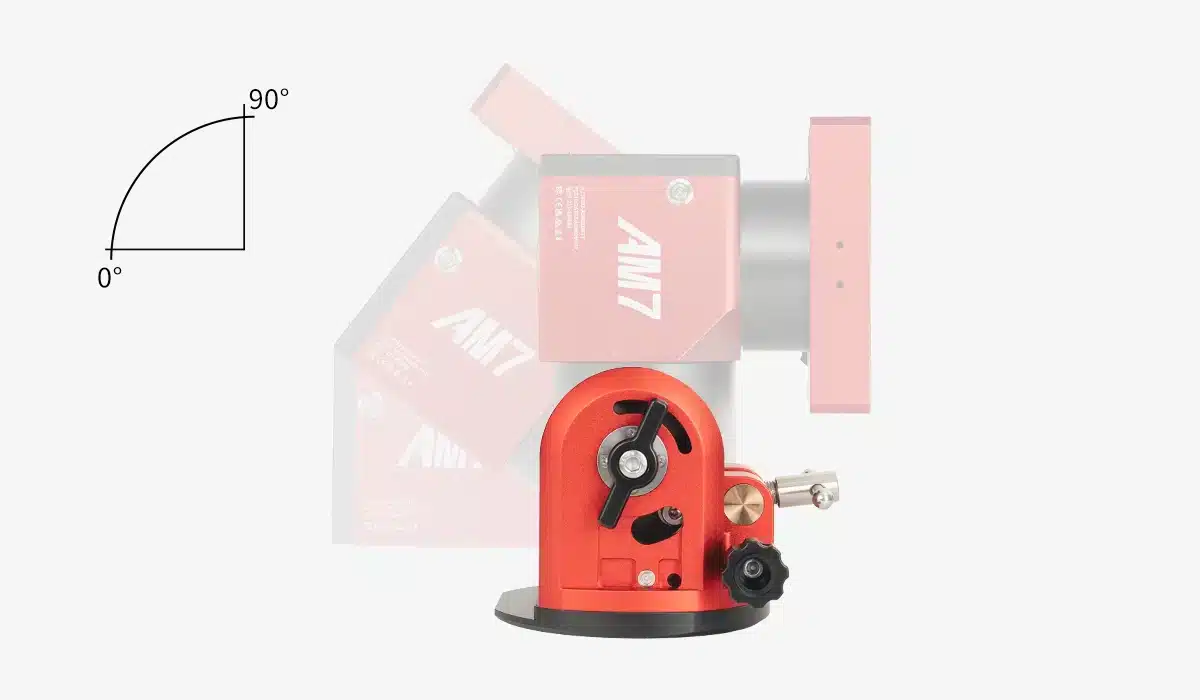

Ajuste de latitud: dos rangos en la AM7

La AM7 cubre el rango completo de latitudes en dos pasos: con la perilla de altitud ajustas de 0° a 60°, y moviendo el tornillo hexagonal magnético (almacenado en el propio cuerpo) al segundo agujero, cubres de 30° a 90°. Para España peninsular (36°-43°N) el primer rango es suficiente en la gran mayoría de emplazamientos.

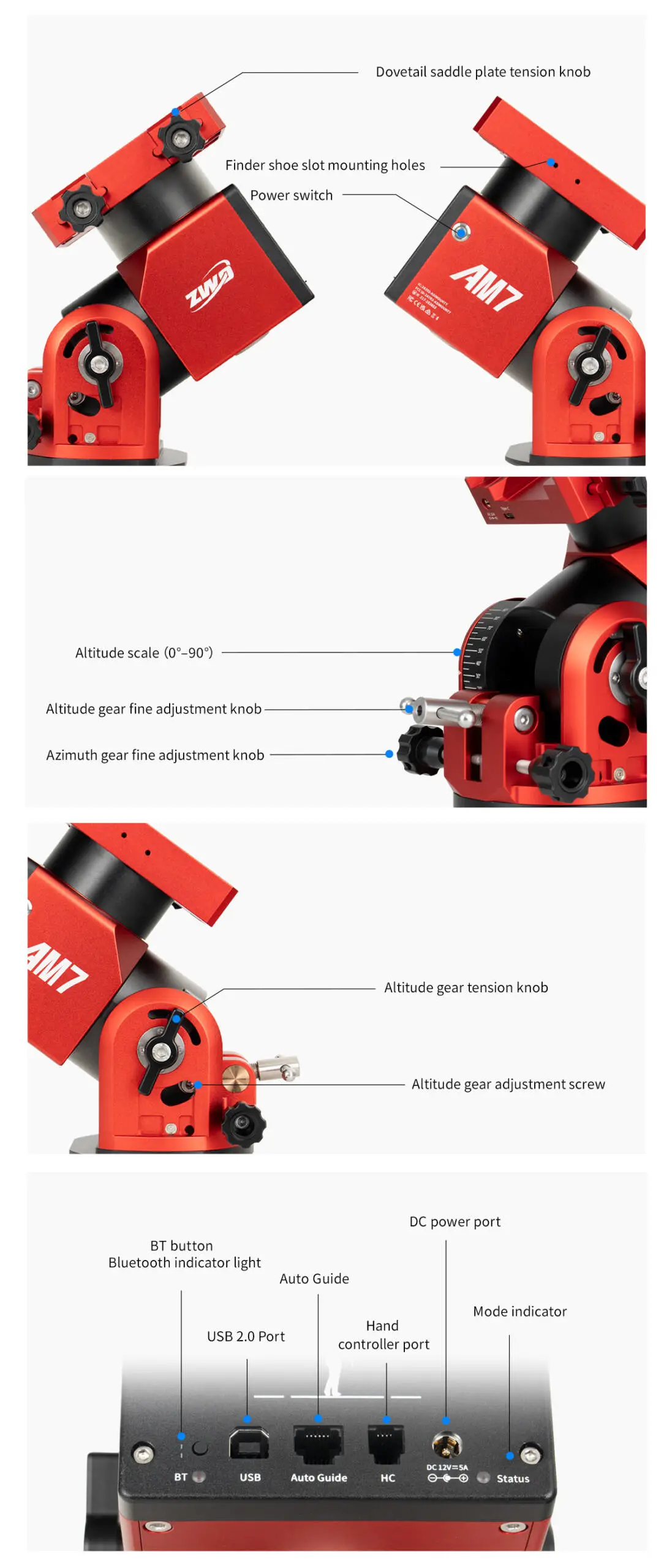

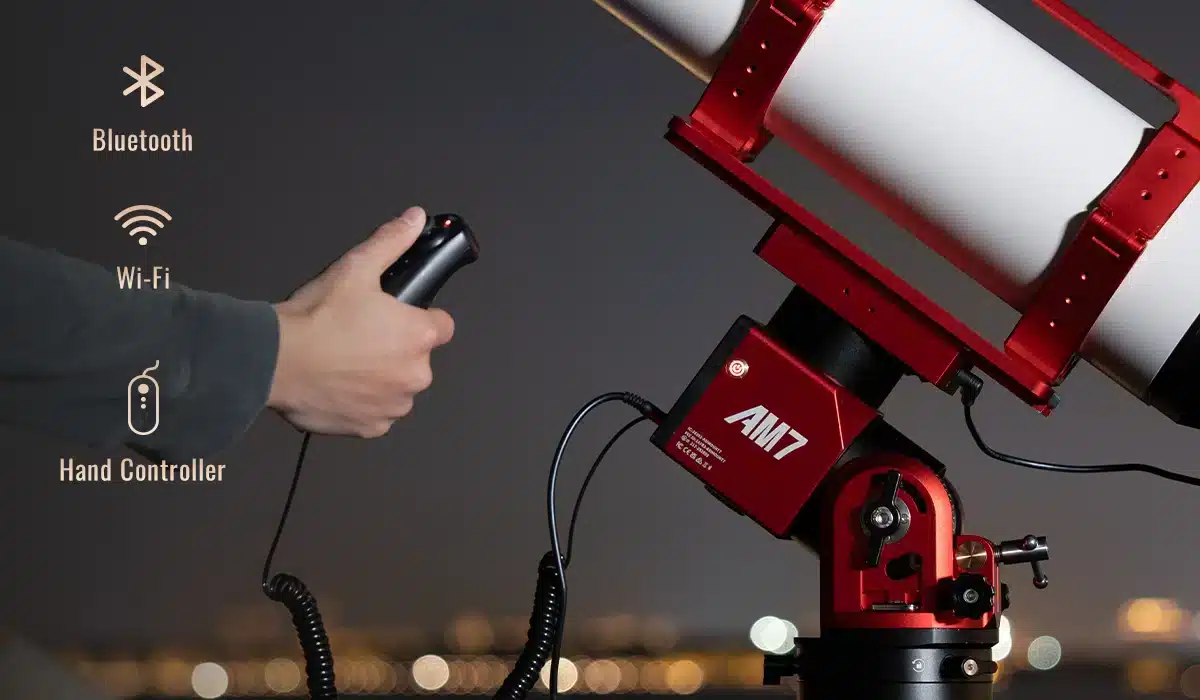

Conectividad: Wi-Fi, Bluetooth y controlador incluido

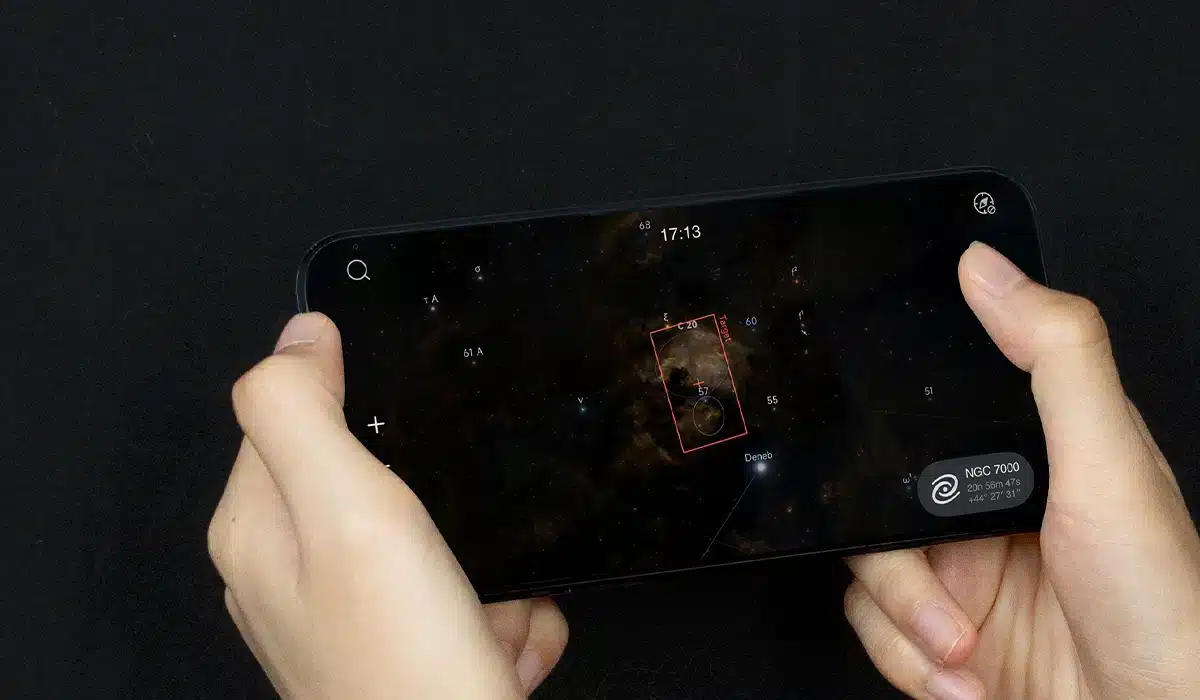

La AM7 ofrece tres vías de control independientes: controlador de mano con Wi-Fi hotspot integrado para control web y actualización de firmware, Wi-Fi en modo station con ASIAIR, y Bluetooth para conexión directa desde el móvil sin cambiar de red. El Bluetooth se activa y desactiva manteniendo pulsado el botón BT 10 segundos — la configuración se mantiene tras el apagado.

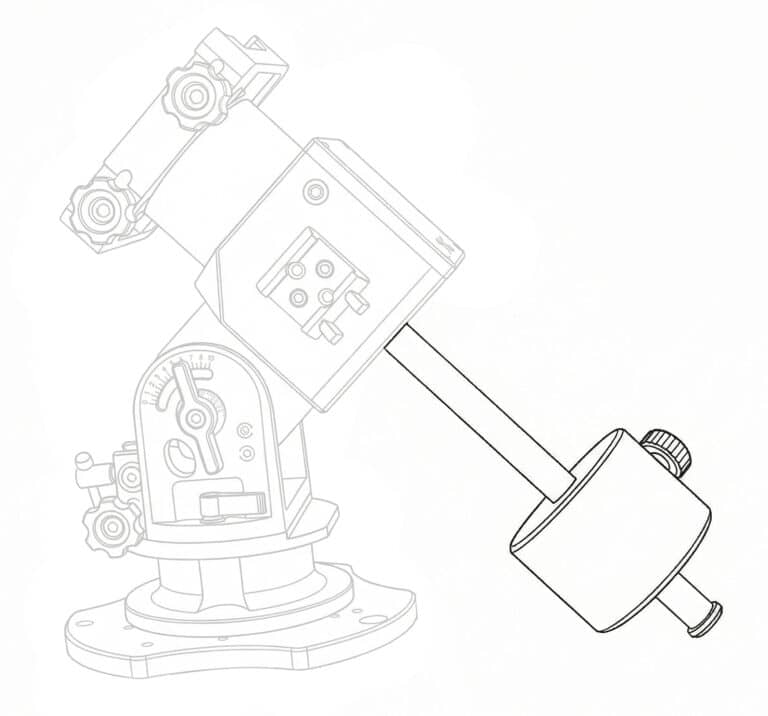

Contrapesos en la AM7: cálculo práctico

La AM7 soporta hasta 20 kg sin ningún contrapeso, lo que cubre la mayoría de setups directamente. Cuando el setup supera ese peso, hay que añadir contrapeso y respetar la condición de instalación que especifica ZWO. La lógica es sencilla:

• Si tu setup pesa ≤ 20 kg: sin contrapeso. Monta directamente y empieza a imagen.
• Si tu setup pesa entre 20 y 30 kg: necesitas contrapeso. El contrapeso máximo recomendado es de 10 kg, instalado entre 20 y 30 cm desde el centro de la barra. La posición exacta depende del peso del setup: a más peso, más cerca del extremo de la barra.
• Si tu setup supera los 30 kg: excede la capacidad máxima de la AM7.

Atención compatibilidad de barras y pesas: la AM7 usa rosca M16 con barra de Ø25 mm. La AM5N y AM3N usan rosca M12 × 1,75. Las barras y pesas de una gama NO son compatibles con la otra. Las pesas de Ø20 mm disponibles en nuestra tienda son compatibles con AM5N y AM3N (M12 × 1,75), pero no con la AM7.

Para quién es la AM7

• SCT C9, C11 o C14 con cámara refrigerada, rueda de filtros y OAG: la AM7 es prácticamente la única montura armónica del mercado en este precio que aguanta estos setups.
• Refractores APO de 120-150 mm con tren óptico completo: cámara, rueda de filtros, OAG, EAF y ASIAIR quedan cómodamente dentro de los 20 kg sin contrapeso.
• Sistemas duales con dos refractores medianos o refractor + guiado dedicado en paralelo.
• Quien ha llegado al límite de la AM5N y no quiere saltar a una GEM de gusano de 15-20 kg.
• Setups de observatorio portátil o semipermanente.

---

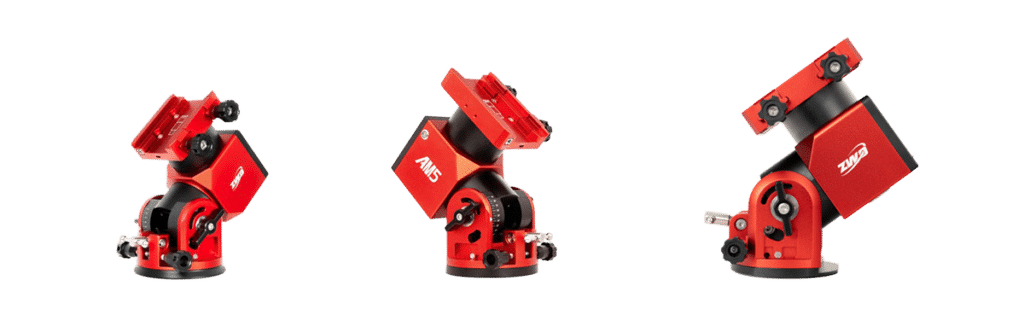

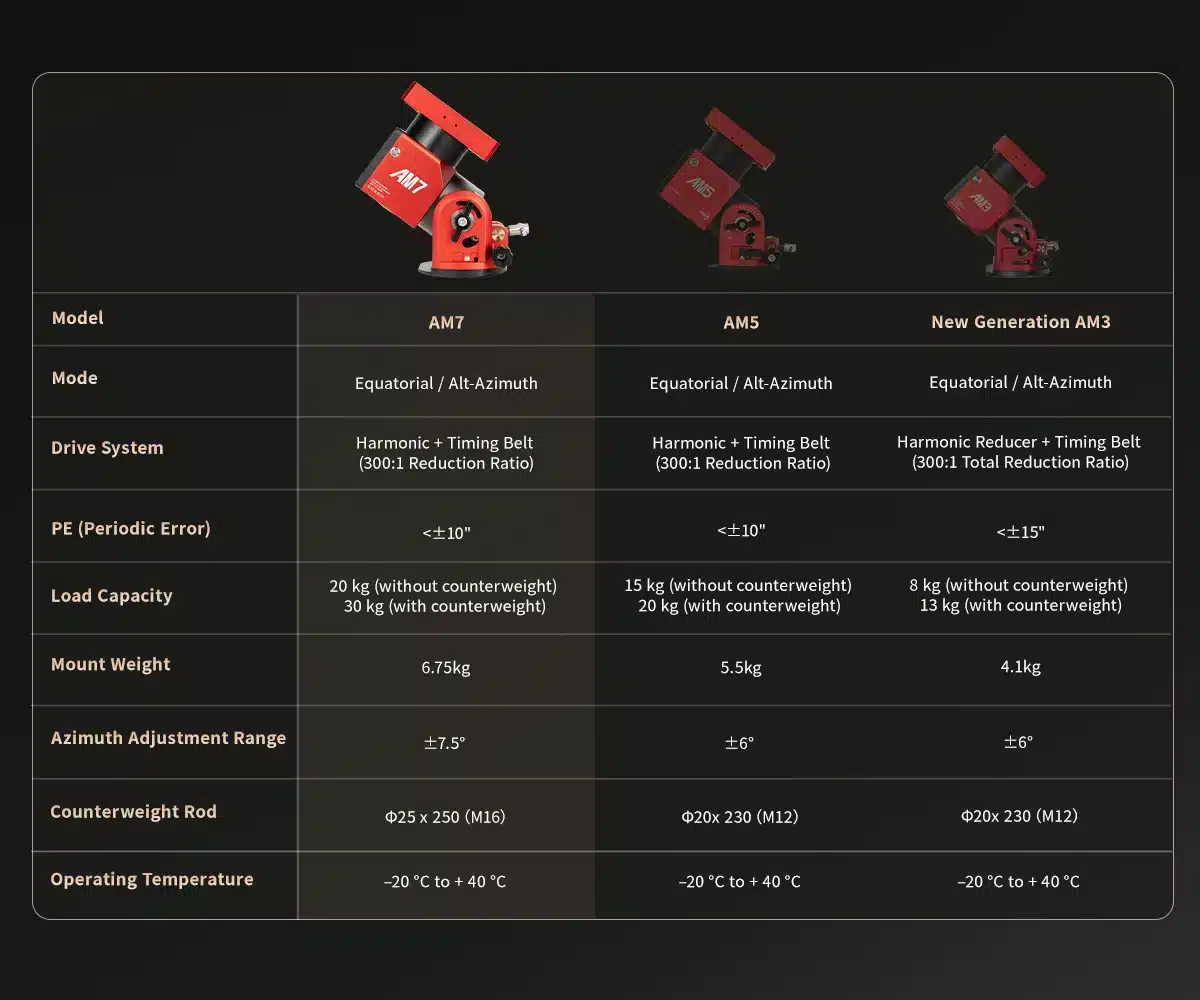

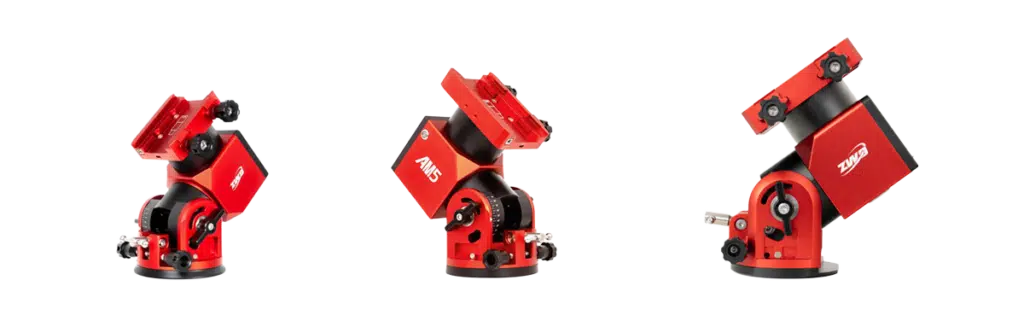

Comparativa técnica completa: AM3N vs AM5N vs AM7

Característica	AM3N	AM5N	AM7
Carga sin contrapeso	8 kg	15 kg	20 kg
Carga con contrapeso	13 kg	20 kg	30 kg
Contrapeso máx. recomendado	≤5 kg	≤5 kg	≤10 kg
Peso cabezal	4,1 kg	5,5 kg	6,75 kg
Ratio carga/peso	1,95:1	2,73:1	2,96:1
Reducción total	300:1	300:1	300:1
Resolución motor	0,17″/paso	0,17″/paso	0,17″/paso
Error periódico	±15″	±10″	±10″
Período PE	288 s	288 s	288 s
Informe PE individual	Sí	Sí	Sí (garantizado)
Precisión autoguiado	N/E	0,5–0,8″ (cert.)	N/E
Freno en RA	Sí	Sí	Sí
Freno en DEC	No	No	No
Velocidad slew	6°/s	6°/s	6°/s
Modo Heavy Duty	Sí	Sí	N/E
Bluetooth nativo	Sí	Sí	Sí
Wi-Fi	Via controlador	Integrado	Via controlador / hotspot
USB-C + 12V mordaza	Sí	Sí	Sí
Ajuste de acimut	±6°	±6°	±7,5°
Rosca barra contrapeso	M12 × 1,75	M12 × 1,75	M16 (incompatible ⚠)
Consumo seguimiento	0,8A	0,58A	0,95A
Consumo GoTo	1,3A	1,5A	2,1A
Temperatura	−20 a 40 °C	−20 a 40 °C	−20 a 40 °C
Telescopios típicos	APO 61-90 mm · teleobjetivos	APO 80-120 mm · Newton 150-200 mm	APO 120-150 mm · SCT 9-11″ · sistemas duales

---

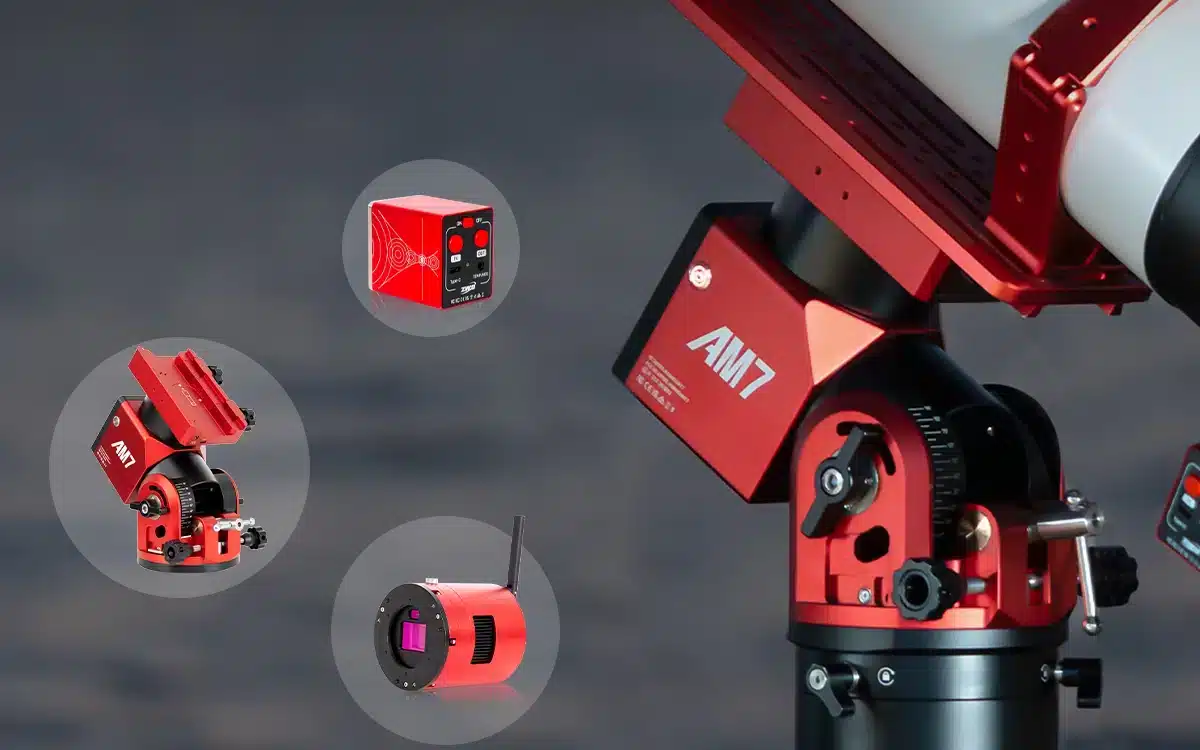

Trípodes y accesorios: qué combinar con cada montura

El trípode TC40 de fibra de carbono ZWO es el compañero natural de las tres monturas. Pesa 2,3 kg, aguanta hasta 50 kg, se despliega de 470 a 800 mm y mide 500 mm plegado. Compatible con AM3N, AM5N y AM7. Incluye bolsa central para contrapesos que baja el centro de gravedad y mejora la estabilidad lateral.

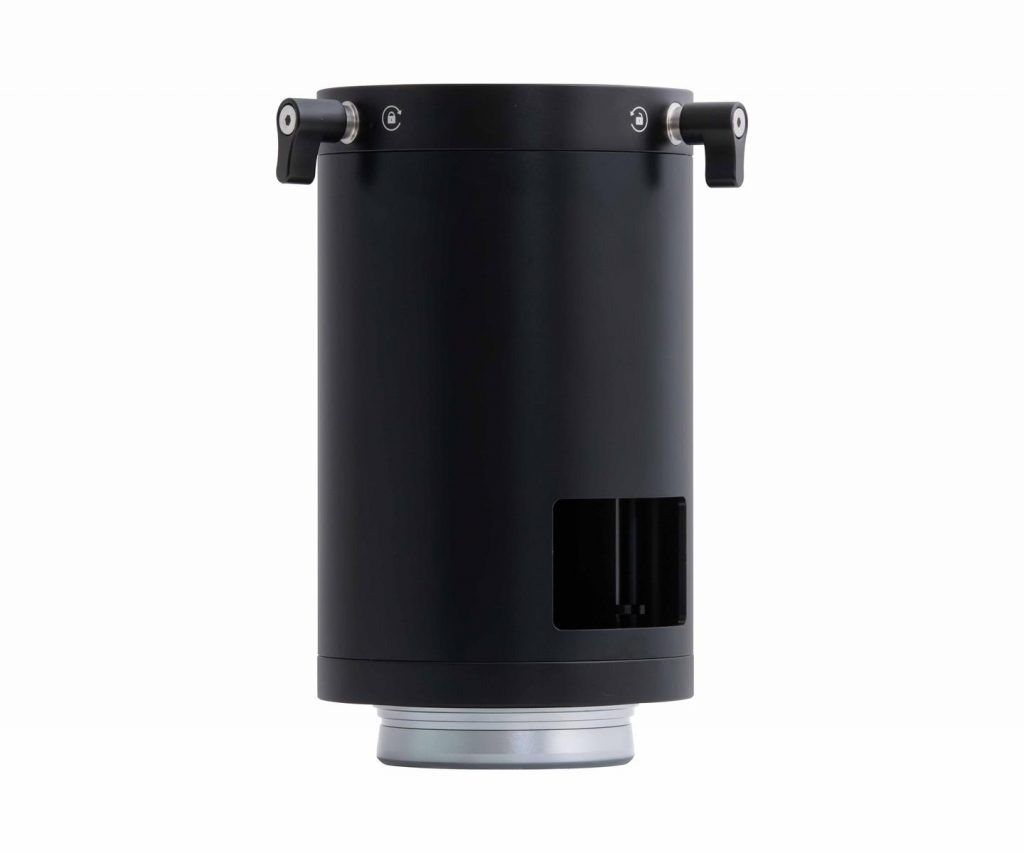

La columna de extensión PE200 (200 mm, 1,6 kg) es prácticamente obligatoria con la AM7 cuando se usa un refractor de 120-150 mm o un SCT: sin ella el tubo puede chocar con las patas del TC40 al apuntar al cénit. Compatible con AM3N, AM5N y AM7. Se pueden apilar dos unidades para mayor clearance.

---

Guiado con monturas armónicas: lo que hay que saber

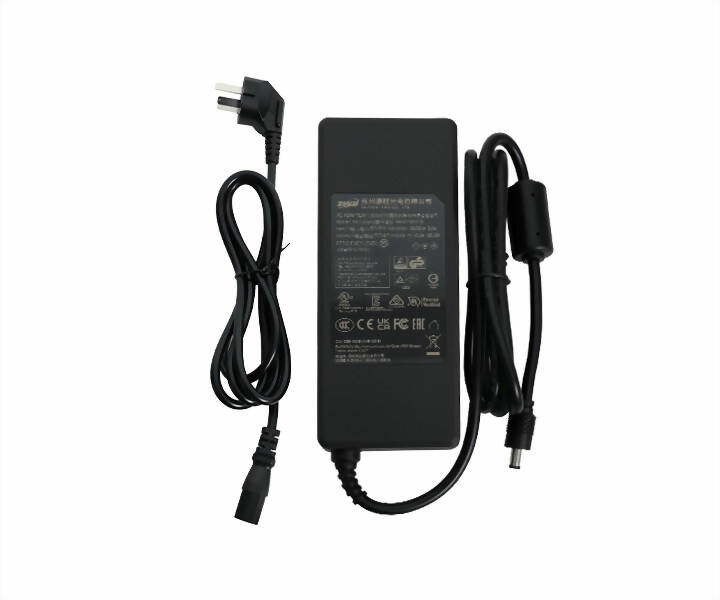

Fuente de alimentación: el error más frecuente

ZWO especifica un mínimo de 3 A a 12V para las tres monturas. En la práctica, con un setup completo — montura + ASIAIR + EAF + cámara refrigerada + cámara guiadora — el consumo real durante los slews puede superar los 5 A fácilmente. La AM7 consume hasta 2,1 A solo en GoTo. Usar una fuente insuficiente provoca caídas de tensión que el sistema interpreta como errores mecánicos o, directamente, reinicios en mitad de la sesión. Cuando la tensión baja de 10,8 V la montura emite un aviso acústico.

Recomendación práctica: usa una fuente de al menos 5A a 12V para la montura. Si alimentas accesorios adicionales desde los puertos de la mordaza (EAF, cámara guiadora), sube a 10A. La fuente de 12V 10A de ZWO es la opción más cómoda y garantiza que la montura nunca esté limitada por la alimentación.

Alineación polar: el factor más crítico

En una armónica, como en cualquier ecuatorial, una alineación polar deficiente genera drift en DEC que el autoguiado debe compensar continuamente. La particularidad de estas monturas es que el período PE es relativamente corto (288 s), lo que hace que una alineación polar mala “compita” con el PE en el canal de guiado. El método más rápido y preciso con las AM de ZWO es el ASIAIR con alineación polar asistida: en 10-15 minutos se consiguen errores polares de 30″-1′ que permiten guiado excelente toda la noche.

Configuración de PHD2: los errores que más arruinan sesiones

• Pulso de corrección demasiado largo — el error número uno. Un pulso de 2.000 ms puede mover la montura hasta 30″ en un solo disparo, provocando oscilaciones continuas que parecen un problema mecánico pero son de configuración. Empieza con pulsos máximos de 100-400 ms y ajusta observando el gráfico.
• Agresividad demasiado alta. Empieza con 10-35% en RA y 30-50% en DEC. Aumenta de 5% en 5% esperando 30 segundos entre cambios. Una agresividad alta con el período corto del PE de las armónicas provoca sobreguiado en bucle.
• Pulso de calibración insuficiente. Usa pasos de calibración de 1.000-2.000 ms para que PHD2 detecte el movimiento con claridad. Demasiado cortos y la inercia del reductor puede impedir que se detecte el desplazamiento en DEC.
• Cable tensado en alguna posición. Un cable que ejerce tracción sobre el tren óptico introduce fuerzas que el guiador interpreta como drift y trata de corregir constantemente. Usa siempre bucles de holgura de 20-30 cm y fija los cables al tubo.

Nota técnica avanzada: en el guiado, la velocidad de cambio del PE (primera derivada de la curva) importa más que la amplitud pico a pico. El período de 288 s de estas monturas es suficientemente largo para que un guiador bien configurado lo siga sin problema. Con el informe PE individual de la AM7 puedes entrenar el PPEC de PHD2 para que anticipe el error periódico, mejorando el RMS de RA entre un 20% y un 40%.

RMS de guiado esperable por focal

Setup	Focal	RMS típico	Exposición individual viable
Refractor 61-90 mm APO	275-600 mm	0,35″-0,55″	3-10 min sin problema
Refractor 100-120 mm APO	600-900 mm	0,40″-0,70″	3-5 min
Refractor 130-150 mm APO	900-1.100 mm	0,50″-0,80″	2-5 min con PA cuidada
SCT C9/C11 con reductor f/6,3	1.450-1.760 mm	0,50″-0,80″	2-5 min
SCT C9/C11 focal nativa	2.300-2.800 mm	0,60″-1,0″	1-3 min · PA muy precisa

---

El ecosistema ZWO: integración completa

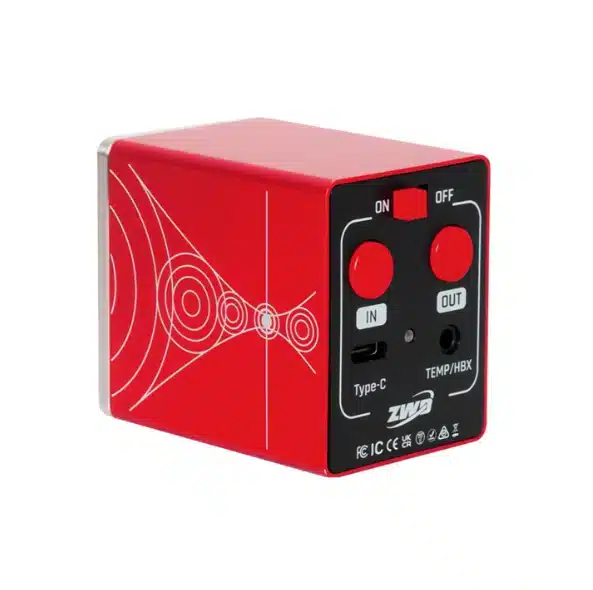

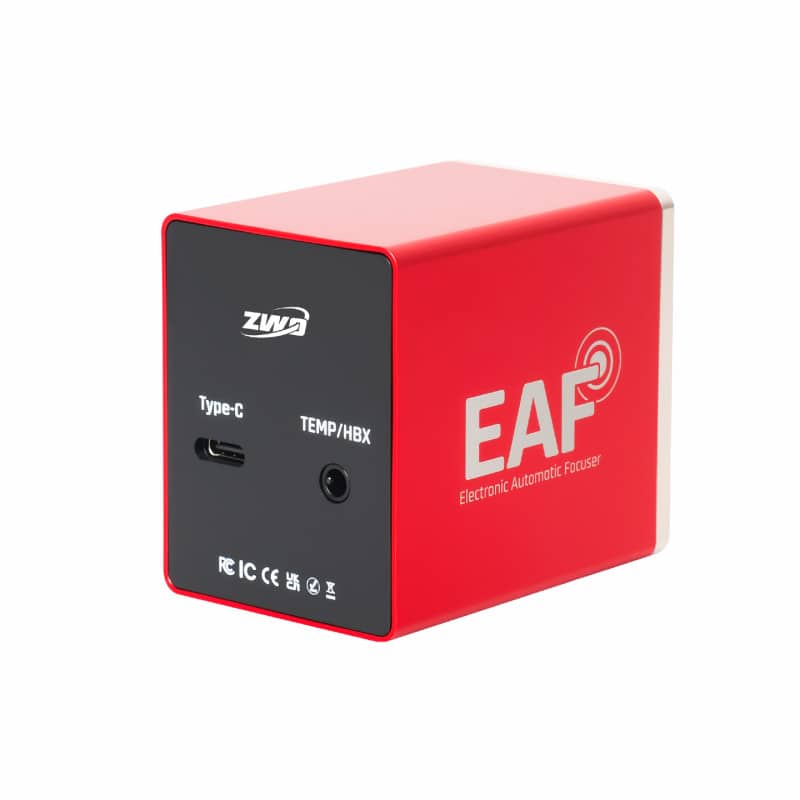

Con cámara ASI, ASIAIR, EAF y montura AM, todo funciona junto sin configuración adicional. La montura se conecta al ASIAIR vía USB o Wi-Fi Station Mode, que gestiona alineación polar, GoTo, guiado y secuenciadores desde una sola app. Para usuarios de NINA, SGP u otro software, la compatibilidad ASCOM e INDI garantiza integración con cualquier flujo de trabajo establecido.

Accesorios recomendados para completar el setup

---

Decide en 30 segundos: AM3N, AM5N o AM7

• Mi setup pesa menos de 8 kg y la portabilidad extrema es prioritaria → AM3N. Refractor 61-90 mm con ASIAIR y cámara APS-C. Con TC40, el kit cabe en una mochila de cabina.
• Mi setup pesa entre 8 y 15 kg, o quiero margen para crecer sin cambiar de montura → AM5N. Cubre el 80% de los setups avanzados. PE ±10″ y mejor precisión de seguimiento que la AM3N.
• Mi setup pesa más de 15 kg, tengo un SCT C9 o superior, o quiero APO de 120-150 mm con tren completo → AM7. La única armónica de este precio que aguanta estos setups.
• Vengo de una AM5N y estoy llegando al límite → AM7. Solo 1,25 kg más de montura, 5 kg más de carga sin contrapeso, y freno RA más robusto.
• Quiero la mejor integración con cámaras ZWO y ASIAIR → cualquiera de las tres. El ecosistema es idéntico.

La montura armónica no es el futuro de la astrofotografía portátil.
Ya es el presente.

---
