No todo es culpa del tubo: el “tilt” no es lo que crees (y cómo arreglarlo bien)

1) Conceptos clave

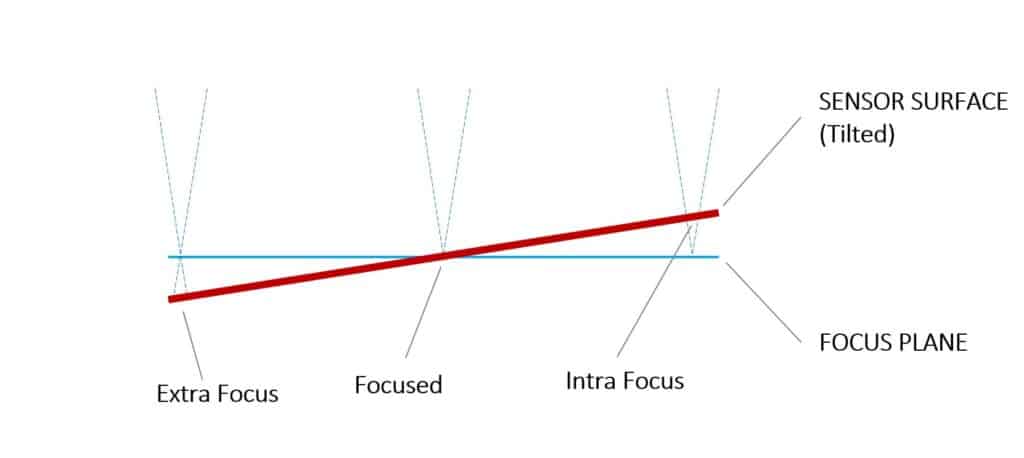

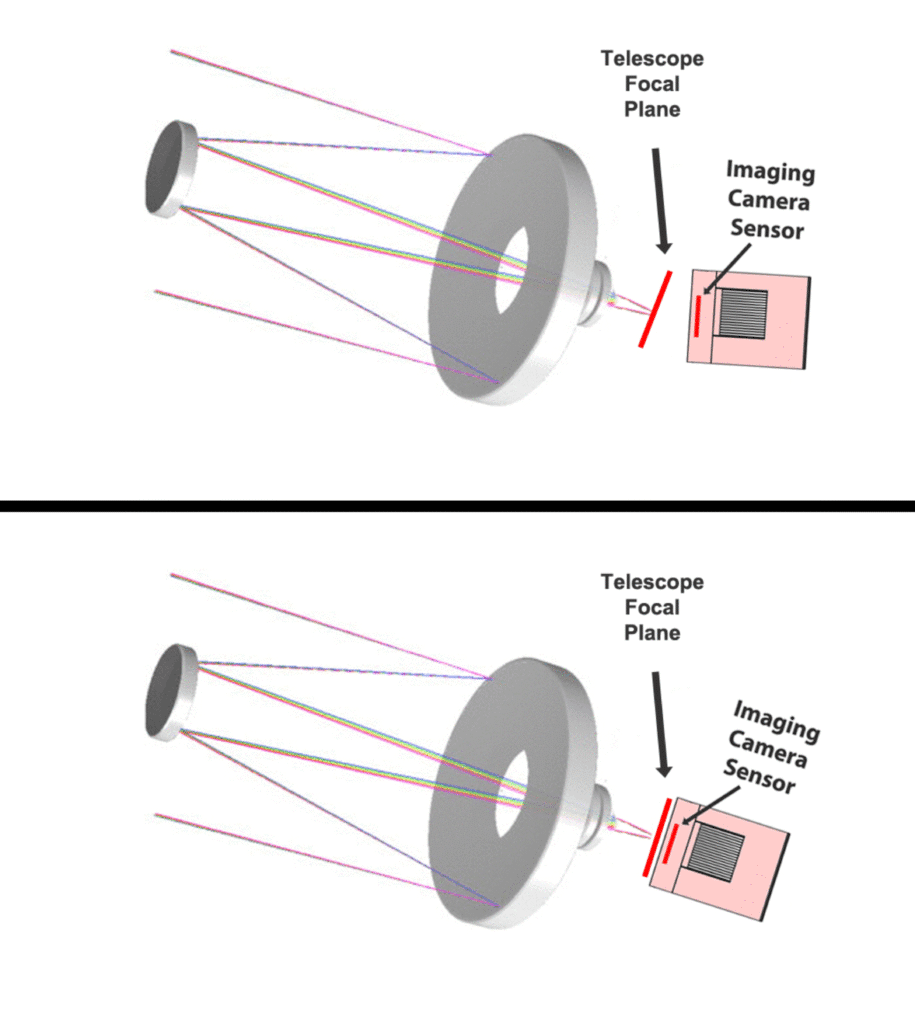

• Tilt: el plano del sensor no es perpendicular al eje óptico. Suele verse como dos esquinas opuestas peores que las otras dos.

• Backfocus: espaciado entre flattener/reductor y sensor. Si está fuera del valor nominal, aparece curvatura residual y se degradan las cuatro esquinas.

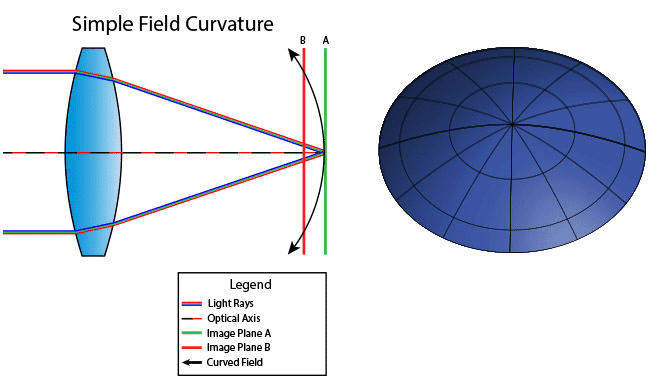

• Curvatura y borde del campo: toda óptica empeora hacia la periferia; un leve empeoramiento en el último margen del círculo útil es normal, especialmente en full frame.

2) Accesorios del tren óptico que afectan al tilt (y cómo controlarlos)

El tilt no suele venir de una sola pieza, sino de la suma de pequeñas inclinaciones y flexiones a lo largo del tren óptico. Estos son los elementos que más influyen y cómo gestionarlos en la práctica.

• Enfocador y caña de enfoque
  Por qué afecta: holgura axial, presión desigual de los rodamientos o tensión mal ajustada permiten que la caña bascule con el peso.
  Síntoma: dos esquinas empeoran al cambiar la orientación del tubo o tras el meridian flip.
  Cómo detectarlo: con el tren montado, intenta “levantar” suavemente la cámara; si hay juego perceptible, hay flexión. Comprueba si el patrón de esquinas cambia con altura/posición.
  Qué hacer: ajusta la tensión del enfocador siguiendo el manual, bloquea el enfoque antes de exponer, usa placa de tilt (si la integra el enfocador) y evita el último tramo de carrera (más palanca).
• Peso total y brazo de palanca del tren
  Por qué afecta: ruedas 2″, OAG y cámaras FF generan momento sobre el focuser y rotador.
  Síntoma: tilt que aumenta al añadir accesorios o al extender el tren con múltiples adaptadores.
  Qué hacer: acorta el tren (accesorios lo más cerca posible de la cámara), prioriza roscas grandes M54/M68, elimina adaptadores innecesarios.
• Rueda de filtros
  Por qué afecta: tapas o carcasa con ligera desalineación, tornillos sin par uniforme, rotor con juego; algunos filtros con celdas altas pueden “empujar” la tapa.
  Síntoma: tilt que aparece al instalar la rueda o cambia de sentido al desmontarla y montarla.
  Qué hacer: apriete en cruz y por etapas de las tapas, comprueba que el rotor no roza, coloca los filtros sin forzar la rosca y verifica que la rueda apoya plano sobre la rosca M54/M68 (sin arandelas deformadas).
• Rotadores (manuales o motorizados)
  Por qué afecta: el freno lateral de muchos rotadores basculará ligeramente el conjunto según el punto donde muerde y el par aplicado.
  Síntoma: al girar el rotador cambia cuál es la esquina peor; el patrón gira con la cámara.
  Qué hacer: usa siempre el mismo par de apriete y la misma posición de trabajo; si el diseño lo permite, pre-carga con un anillo de presión de 360°; minimiza la longitud del tren después del rotador.
• Uniones y adaptadores
  Por qué afecta: compresores tipo “anilla” y barriletes pueden no asentar coaxiales; roscas finas (M42) flexan más con trenes pesados.
  Síntoma: tilt que mejora al pasar de barrilete 2″ a rosca, o al cambiar a M54/M68.
  Qué hacer: evita compresión por tornillo único; prefiere roscas directas y superficies de apoyo amplias; usa spacers de precisión y evita pilas largas de anillas finas.
• Placa de tilt / cara de la cámara
  Por qué afecta: la propia placa de tilt o la tapa frontal de la cámara pueden quedar ligeramente desalineadas si se ajustan sin un orden y par uniforme.
  Síntoma: tilt que persiste aunque cambies focuser/rueda/rotador, y gira si giras la cámara.
  Qué hacer: si ajustas la placa, hazlo en micro-pasos y en orden cruzado; documenta los giros de tornillo (¼, ⅛) y valida con una toma tras cada cambio.
• OAG (Off-Axis Guider)
  Por qué afecta: si el prisma está demasiado adentro o el cuerpo tiene juego, puede introducir cuña o tensión al apretar.
  Síntoma: el tilt aparece tras montar el OAG o varía al mover el prisma.
  Qué hacer: fija la altura del prisma sin invadir el haz, elimina holguras del portaocular del mini-guía y aprieta tornillería en cruz.
• Cableado y tirones
  Por qué afecta: un cable rígido puede hacer de “muelle” y forzar el tren en una dirección.
  Síntoma: patrones distintos según hacia dónde “caen” los cables.
  Qué hacer: deja holgura y un punto de alivio de tensión en el tubo; encinta o sujeta a la cola de milano, no al cuerpo de la cámara.
• Temperatura y bloqueos
  Por qué afecta: al contraer/expandir, una pieza floja o un bloqueo de focuser insuficiente cambia de apoyo.
  Síntoma: tilt que aparece a mitad de sesión o cambia con la noche.
  Qué hacer: repasa bloqueos tras la puesta en estación; si el tubo es rápido, revisa que el bloqueo de enfoque no desplace el foco al activarlo.

Método recomendado: ajusta una sola cosa cada vez y valida con una toma cruda de 15–30 s. Si al girar 90° la cámara el patrón gira, el origen del tilt está en el tren posterior. Si no gira, revisa espaciado y alineación del enfocador.

3) Cómo distinguir patrones: ¿tilt, backfocus o guiado?

• Tilt: dos esquinas malas y dos buenas; el patrón gira con la cámara/rotador.

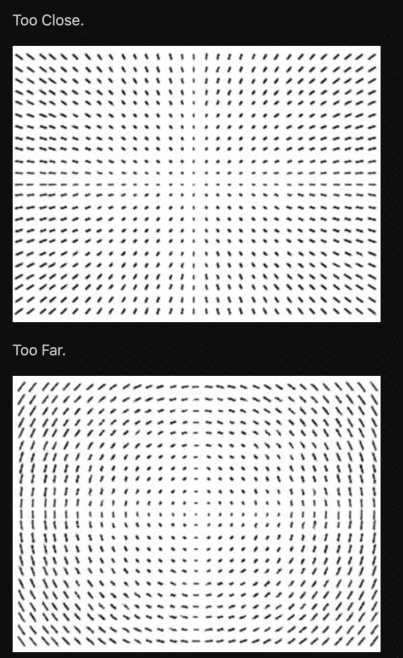

• Backfocus: las cuatro esquinas afectadas de forma similar:
  • Estrellas radiales hacia las esquinas ⇒ sensor demasiado cerca → añade espaciado.
  • Estrellas en arcos concéntricos ⇒ sensor demasiado lejos → quita espaciado.

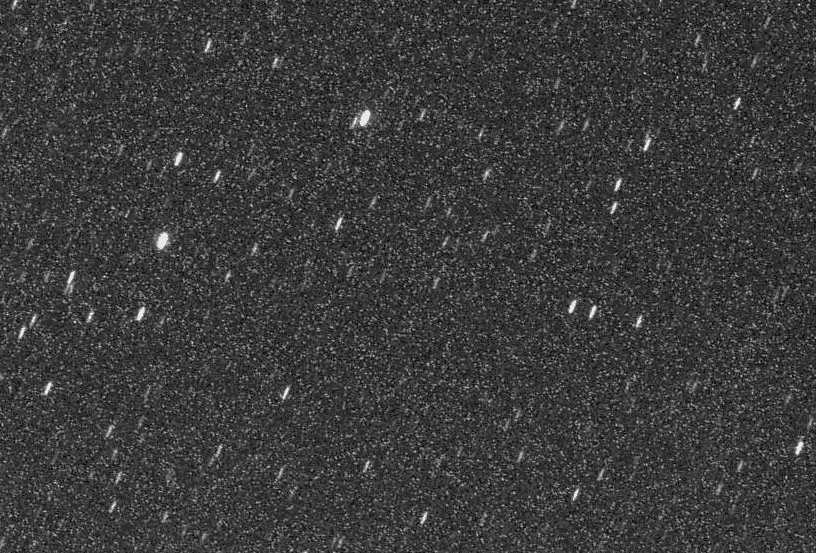

• Guiado/seeing: elongación en la misma dirección en todo el campo; no es óptica, es seguimiento, viento o foco.

4) Protocolo de diagnóstico

Regla de oro: Primero backfocus perfecto. Un espaciado incorrecto deforma las 4 esquinas y amplifica cualquier tilt aparente. Si no lo clavas, los mapas/medidas te engañan.

4.1 Preparación y condiciones

• Termalización: deja estabilizar tubo y cámara. Evita evaluar con corrientes internas o cinta anticondensación “a tope”.
• Condiciones: elige una noche con seeing bueno y transparencia decente. Trabaja siempre en el mismo lado del meridiano durante las pruebas.
• Campo de prueba: estelar denso, a altura media/alta (evita horizonte). Enfoca fino en el centro y no satures estrellas brillantes.
• Tomas de test: 7–10 tomas cortas de 15–30 s por configuración (sin guiado) para comprobar consistencia.

4.2 Tren óptico mínimo (aislar el tubo)

• Monta sólo tubo → enfocador → cámara (sin rueda, sin OAG, sin rotador externo). Si el tubo trae rotador integrado, déjalo a 0° (bloqueo uniforme).
• Usa roscas directas y sólidas (M54/M68) y el menor número de adaptadores posible.

4.3 Backfocus: calibración fina antes de todo

• Punto de partida: valor nominal del fabricante (p.ej., 55 mm) compensado por filtros. Regla práctica: añade ≈ grosor/3 (filtro 3 mm → +1 mm).
• Detección de error:
  • Esquinas con estrellas radiales hacia fuera ⇒ sensor demasiado cerca → añade espaciado.
  • Esquinas con arcos tangenciales ⇒ sensor demasiado lejos → quita espaciado.
• Ajuste: corrige en pasos de 0,3–0,5 mm, repite 7–10 tomas y valida que las 4 esquinas convergen. Cuando quede fino, documenta el valor y no lo muevas.

4.4 Prueba de rotación (comportamiento del tubo/rotador)

Con el backfocus ya fino, evalúa cómo responde la configuración base a la rotación:

1. Rotaciones: realiza series de 7–10 tomas en 0°, 90°, 180° y 270°.
2. Lectura: si el patrón de esquinas gira con la cámara/rotador, el tilt reside en el tren posterior (cámara/rotador/placa de tilt). Si no gira, el origen está antes (enfocador/óptica/espaciado).
3. Consistencia: compara HFD/FWHM/Eccentricity centro vs. esquinas en las 4 orientaciones; busca coherencia y simetría.

4.5 Añadir accesorios, uno a uno (y repetir)

1. Añade un único elemento (p.ej., rueda de filtros) y repite las tomas (0° y 180° bastan si andas justo de tiempo).
2. Si todo sigue bien, añade el siguiente (p.ej., OAG), y así sucesivamente. Cuando aparezca el problema, lo provoca el último elemento añadido: revisa asiento, tornillería, roscas y aprietes en cruz.
3. Rotadores: fija siempre el mismo par de frenado; si cambia la esquina peor según el ángulo, hay basculación. Reduce brazo de palanca y revisa la superficie de apoyo.

4.6 Ajustes de tensión e inclinación (cuando toca)

• Enfocador: aprieta uniformemente los tornillos de tensión/rodamiento siguiendo el manual. Evita trabajar en el último tramo de carrera (más palanca).
• Placa de tilt / cara de cámara: microajustes en ⅛–¼ de vuelta, en cruz. Tras cada toque, 7–10 tomas cortas y relectura. Objetivo: igualar las 4 esquinas (no “perfeccionar” una sola).
• Rueda de filtros: apriete de tapas en cruz, sin forzar celdas; comprueba que no haya contacto del rotor con la tapa.

4.7 Métricas y criterios operativos

• Qué anotar: FWHM/HFD centro y esquinas, Eccentricity (redondez), orientación del peor cuadrante, backfocus efectivo, accesorios activos y orientación (0/90/180/270°).
• Aceptabilidad orientativa: diferencias ≲ 15–20% entre esquinas en FF y ≲ 10–15% en APS-C suelen ser ya “de trabajo”. Eccentricity ≲ ~0,42 se ve redondo a escala típica (tómalos como guía, no dogma).

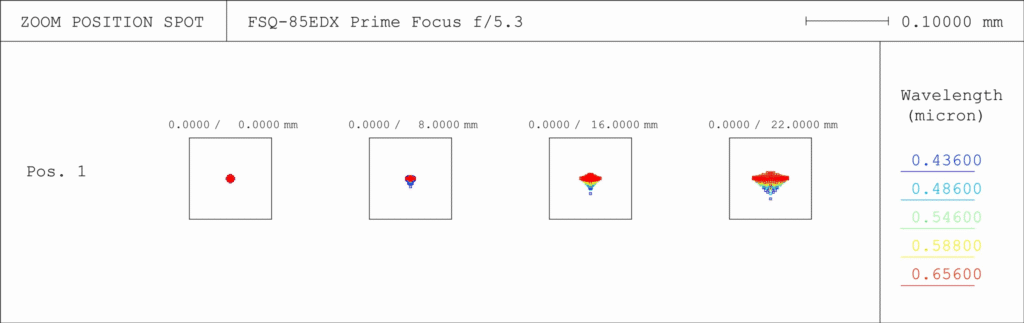

Consejo final: Cuando la base (tubo + backfocus) esté coherente con lo esperable según los spot/IMA del fabricante, ve añadiendo accesorios de uno en uno y valida cada paso. Si hay que ajustar tensión o ligera inclinación del focuser, casi todos los fabricantes dejan tornillos de ajuste: muévelos en micro-pasos y valida con 7–10 tomas por cambio.

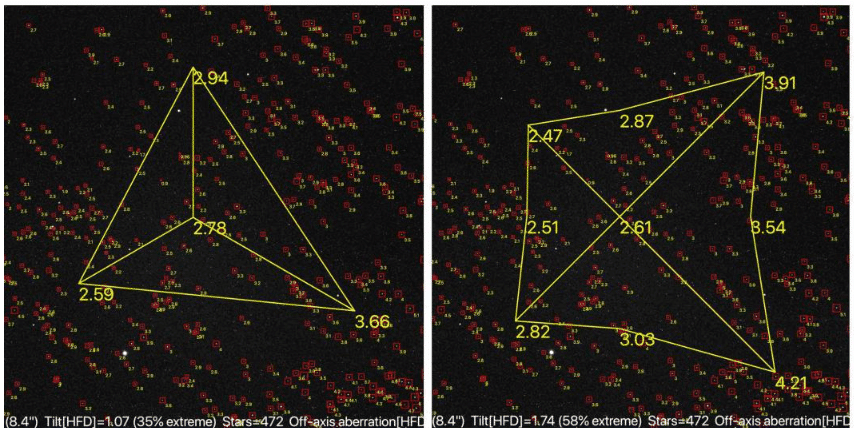

5) ASTAP: Aberration Inspector (medir e interpretar)

Usa ASTAP con una sola imagen cruda, bien enfocada. Pasos:

1. Abre la imagen y ejecuta Aberration Inspector.
2. Observa HFD y forma por regiones: centro, bordes, esquinas.
3. Patrones:
   • Dos esquinas peores (opuestas) ⇒ tilt.
   • Cuatro esquinas radiales ⇒ añade espaciado.
   • Cuatro esquinas en arco ⇒ quita espaciado.
4. Evita analizar tomas desenfocadas: exageran la apariencia de tilt en los mapas.

6) PixInsight: FWHMEccentricity y SubframeSelector

Con PixInsight puedes cuantificar tamaño y redondez de estrellas:

• FWHMEccentricity: mide FWHM (tamaño) y Eccentricity (forma). Como referencia práctica, valores de eccentricity ≤ ~0.42 suelen verse “redondos” a escala de imagen típica.
• SubframeSelector: compara FWHM y Eccentricity entre centro y esquinas; útil para confirmar si el patrón se repite tras un ajuste.

1. Ejecuta FWHMEccentricity en la toma cruda y guarda la tabla.
2. Compara centro vs. esquinas. ¿Dos esquinas consistentemente peores? Sospecha de tilt.
3. Repite tras ajustar espaciado o rotar cámara; busca que los valores converjan.

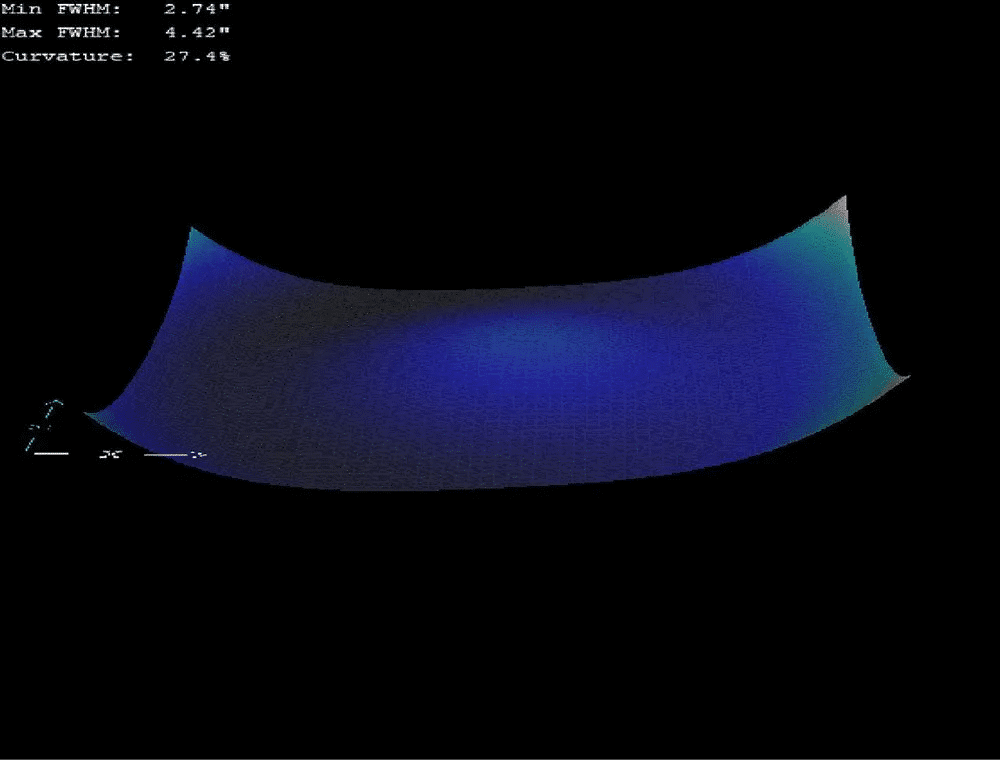

7) CCD Inspector: curvatura y tilt (mapas y umbrales prácticos)

CCDI genera mapas de curvatura y un indicador de tilt (módulo y dirección). Úsalo con una toma enfocada:

1. Carga una única exposición y calcula Curvature/Tilt.
2. Observa el porcentaje de curvatura y el tilt con su flecha direccional.
3. Repite tras ajustar espaciado/rotación para comprobar estabilidad de los valores.

Umbrales orientativos (dependen de equipo y muestreo): < 5% suele ser benigno, 5–10% ajustable, > 10% conviene corregir. Úsalos como guía, no como ley rígida.

8) Lo que realmente miden estas herramientas

ASTAP, PixInsight y CCD Inspector no miden “tilt puro”, sino el resultado combinado de varios factores: inclinación del sensor/tren, espaciado (backfocus), curvatura de campo, aberraciones del borde propias de la óptica, sag del focuser/rotador, enfoque, seguimiento y seeing. Por eso es esencial el test de rotación y los ajustes por pasos para acotar la causa real.

9) Sensor, muestreo y borde del campo: por qué el FF “castiga” más

• Conclusión práctica: un leve empeoramiento en el último borde del círculo útil es normal, sobre todo en FF. Evita sobre-corregir.
• Filtros: el vidrio “alarga” ópticamente el camino; como regla práctica, compensa el backfocus en ≈ 1/3 del grosor del filtro (p.ej., filtro de 3 mm → añade ~1 mm).

Un sensor full frame explora más periferia (donde la óptica siempre rinde peor) que un APS-C. Además, píxeles pequeños son menos tolerantes: hacen visible lo que un píxel grande “disimula”. Con FF + píxel pequeño + sistema rápido, la exigencia en colimación, backfocus y rigidez es mayor.

10) Qué es aceptable (y cuándo merece la pena corregir de verdad)

No se trata de “buscar la esquina perfecta” a cualquier precio. Hay que ser coherentes con la óptica, el tamaño de sensor y el muestreo. Evalúa con criterio: tendencias y simetría importan más que un número aislado.

Clave: compara en la misma sesión, con una toma cruda bien enfocada y sin guiado. Evita juzgar con apilados, con seeing distinto o tras un meridian flip.

10.1 Señales de que “estás dentro de lo normal” (no toques)

• Full Frame: diferencia centro↔esquinas de ≈ 15–20% en FWHM/HFD y eccentricity ≲ 0,45.
• APS-C: diferencia de ≈ 10–15% y eccentricity ≲ 0,42.
• Curvatura moderada en mapas (valores “de un dígito” alto) y ligera degradación en el último borde del círculo útil, sobre todo en FF.
• Rotador manual: microasimetrias que no cambian la estética global: normales si el freno es por punto.

10.2 Señales de “esto sí conviene corregirlo”

• Patrón que rota con la cámara/rotador (dos esquinas opuestas claramente peores) → tilt en el tren posterior.
• Cuatro esquinas con patrón claro de espaciado:
  • Radiales hacia fuera → sensor demasiado cerca (añade espaciado).
  • Arcos tangenciales → sensor demasiado lejos (quita espaciado).
• Saltos grandes: ΔFWHM centro↔esquinas > ~25% en FF o > ~20% en APS-C, o eccentricity > 0,50 en varias esquinas.
• El problema aparece al añadir un accesorio (rueda, OAG, rotador) → revisa asiento, roscas, apriete en cruz y brazo de palanca.

10.3 Errores de interpretación comunes

• Comparar tomas con seeing distinto o con enfoques diferentes.
• Diagnosticar con apilados (promedian y “mienten” sobre la forma real).
• Usar estrellas saturadas o muy débiles (mide sobre estrellas bien expuestas).
• Mezclar orientaciones (antes/después del flip) o mover cables entre pruebas.

10.4 Regla práctica para decidir

• Si el 80% del campo está correcto, el patrón es coherente y acorde con lo esperable del equipo, no sigas afinando por afinar.
• Ajusta sólo cuando haya asimetría clara o un patrón inequívoco (tilt rotatorio o backfocus evidente).
• Prioriza equilibrio global: es preferible una mejora uniforme que “perfeccionar” una esquina a costa de empeorar otra.

11) Buenas prácticas de montaje

• Roscas grandes (M54/M68) y el menor número de adaptadores posible.
• Tren corto y rígido. Documenta el backfocus final y fija el orden de accesorios.
• Pasos pequeños: ajusta en 0,3–0,5 mm y verifica con una sola toma cruda antes de seguir.
