Montura armónica Pegasus Astro NYX-101 con Saddle Powerbox
Valoración de ESPACIO CELESTE de la montura:
Conjunto de la montura armónica NYX-101, que lleva hasta 20 kg sin contrapesos, con la mordaza Saddle Powerbox. La mordaza sujeta el tubo y reparte la alimentación y el USB del equipo encima de la montura.
Descripción de la montura:
Conjunto de la montura NYX-101 con la Saddle Powerbox de Pegasus Astro, que se fija a la NYX-101 sin piezas adicionales.
La NYX-101 es una montura de engranajes armónicos (strain wave) en los dos ejes. Lleva hasta 20 kg de equipo de imagen sin contrapesos ni barra, y hasta 30 kg con contrapesos. Pegasus Astro la ha usado desde un refractor pequeño hasta un SCT de 11″ completamente cargado.
Funciona como ecuatorial alemana o como altazimutal (más adecuada para visual); el modo se cambia desde el PC o la app móvil. Se alimenta a 12 V y se controla por Wi-Fi y USB 2 a la vez.
Mecánica y precisión
Engranajes armónicos en AR y DEC: funcionamiento sin holgura y con par alto incluso con mucha carga.
Motor paso a paso con correa: reducción de 500:1 en AR y 300:1 en DEC.
Resolución del motor de AR de 0,10 segundos de arco.
Cuerpo de aluminio 6061 mecanizado por CNC, anodizado en negro y azul.
Freno en el eje AR: la para al instante si se corta la corriente, prevista o no.
Límites de seguridad en AR que evitan que se enganchen los cables internos o que choque con el trípode.
Carga y contrapesos
No necesita contrapesos hasta 20 kg. Para más carga, el final del eje DEC tiene una rosca M12 (paso 1,75 mm) para barra de contrapeso; se recomienda una barra de 25 cm. Con contrapesos admite hasta 30 kg.
Pegasus Astro la probó con un Celestron EdgeHD 11″ y equipo de imagen: 18 kg en total y 2800 mm de focal. En otra prueba, con cuatro equipos distintos (Sky-Watcher Esprit 120, Newton Lacerta de 8″, Newton de 10″ y Askar 120 APO), el RMS de guiado quedó cerca de 0,30 segundos de arco.
Conexión y software
Wi-Fi 802.11g y USB 2, que pueden funcionar a la vez.
ASCOM 7, ASCOM Alpaca nativo e INDI. Su servidor web integrado habla con los clientes Alpaca sin drivers: N.I.N.A. la detecta sola.
Protocolo LX200: SkySafari y cualquier aparato compatible con LX200 funcionan directamente.
Se configura con Pegasus Astro Unity Platform por USB o Wi-Fi; el driver ASCOM incluido admite varios clientes.
App para iOS y Android: mueve los dos ejes, hace GoTo a catálogos con miles de objetos y una alineación polar aproximada con asistente electrónico.
Puerto de autoguiado ST-4, para el mando NYX Hand Controller o una cámara de guiado ST-4.
Alimentación
Funciona a 12 V CC: vale una batería estándar de 12 V sin convertidores.
Hasta 2 A durante los desplazamientos.
Salida extra de CC (GX12) de hasta 8 A para tu equipo.
Protección contra polaridad invertida.
Saddle Powerbox
La Saddle Powerbox es una mordaza y un centro de alimentación en una sola pieza. Sujeta el tubo y reparte la corriente a cámaras, montura, calentadores y demás equipo, con menos cables sueltos. Se fija a la NYX-101 sin piezas adicionales.
Mordaza Losmandy y Vixen con dos pomos de apriete independientes.
4 salidas de 12 V (se encienden y apagan juntas por software) y 2 salidas PWM para calentadores, que se pueden pasar a 12 V fijos: hasta 6 salidas de 12 V.
10 A en total.
Hub USB3 alimentado: 2 puertos USB3.1 y 2 USB2. Los puertos USB dan hasta 3 A, suficiente para una Raspberry Pi 3/4.
Sensor de temperatura y humedad para el ajuste automático de los calentadores.
Medidor de tensión de entrada, corriente y potencia, y protección contra polaridad invertida.
Funciona sola o controlada por USB desde el PC; ASCOM, INDI y Unity Platform.
Trípode y columna
Pegasus Astro ofrece un trípode de carbono para la NYX-101 (PEG-TRPD101). Para subirla 18 cm se monta una columna con el adaptador EQ6 / universal (PEG-ADAPT101-EQ6), varillas separadoras y el adaptador del trípode de carbono. Sin trípode de carbono, se usan dos adaptadores EQ6 / universal. Con un refractor pequeño puedes poner la montura directamente en el trípode o pilar solo con el adaptador EQ6 / universal.
Descubre todo lo que puede ofrecerte este producto Pegasus Astro en nuestra sección de Tutoriales.
Contenido de la caja:
1 x montura NYX-101
1 x fuente de alimentación 12 V / 5 A con conector GX12
1 x bolsa de transporte blanda
1 x cable USB2 tipo A a B
1 x pasador de acimut
1 x Saddle Powerbox
Con un engranaje armónico hay error periódico: para resultados óptimos en toda la noche necesita un buen autoguiado.
Especificaciones
Referencia Pegasus :
PEG-NYX101 + PEG-SADDLEPBOX
Material :
aluminio aeronáutico 6061 mecanizado por CNC
Modo :
ecuatorial o altazimutal
Transmisión :
engranaje armónico y correa; reducción 500:1 (AR) y 300:1 (DEC)
salidas: 4 x 12 V + 2 x PWM (conmutables a 12 V fijos); 10 A en total
Saddle Powerbox: USB :
2 x USB3.1 + 2 x USB2; conexión al PC por USB3 tipo B
Saddle Powerbox: sensores :
temperatura y humedad; voltímetro de 5 a 15 V
Preguntas frecuentes
¿Necesita contrapesos?
No hasta 20 kg. Para más carga, el eje DEC tiene rosca M12 (paso 1,75 mm) para una barra de contrapeso (se recomienda de 25 cm) y admite hasta 30 kg.
¿Puedo usarla en altazimutal para visual?
Sí. Funciona como ecuatorial alemana o como altazimutal, y el modo se cambia desde el PC o la app móvil.
¿Con qué programas funciona?
ASCOM 7, ASCOM Alpaca, INDI y LX200 (por ejemplo, SkySafari). N.I.N.A. la detecta sola por Alpaca. Se configura con Unity Platform por USB o Wi-Fi.
¿Qué pasa si se corta la corriente?
El freno del eje AR la detiene al instante.
¿Hace falta algún adaptador para la Saddle Powerbox?
No. La Saddle Powerbox se fija a la NYX-101 sin piezas adicionales.
NYX-101 requiere 12V solo para su buen funcionamiento. Esto significa que puede usar su batería normal de 12 V sin convertidores adicionales. La montura consume menos de 0,6 amperios durante el seguimiento y hasta 2,5 amperios durante el giro.
Alimentación segura y USB

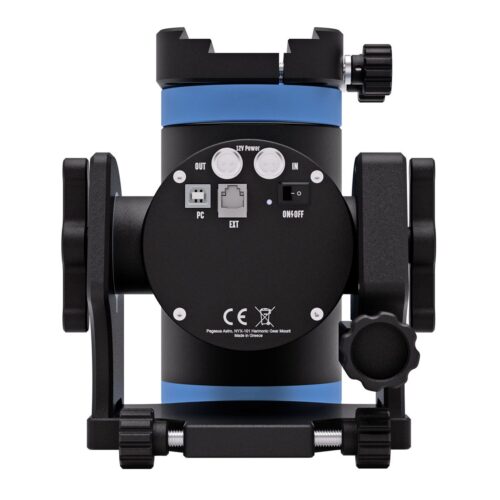

El cable de alimentación es de tipo GX12 y se puede bloquear de forma segura en el soporte. El conector especial USB tipo B garantiza un agarre seguro. Ambos enchufes se colocan en la parte no móvil del soporte. No hay cables que se muevan durante los giros y el seguimiento. Un segundo zócalo GX12 le permite proporcionar energía a su equipo de imágenes.
Correcciones de refracción
NYX-101 integra un sensor barométrico necesario para calcular las correcciones de refracción atmosférica durante el seguimiento de la montura. Para distancias focales más pequeñas, esto podría ser excesivo, pero si tiene un SCT, notará un cambio bienvenido en su rendimiento de guía.
Placa de sillín universal
NYX-101 incluye un sillín universal rígido y de perfil bajo que acepta colas de milano de 3 ich Vixen y Losmandy.
Puerto de autoguiado ST-4 integrado
Un puerto ST-4 está disponible en la parte posterior del soporte. El puerto es compatible con un controlador de mano simple o con una cámara de guía ST-4 .
Adaptador Polemaster
En la parte delantera de la montura, hay un lugar para el QHY Polemaster (adaptador incluido), que le permite realizar una alineación polar precisa, necesaria para sus sesiones de imágenes.
Asistente electrónico para alineación polar inicial
Un conjunto de sensores le permite orientar la montura a la altitud y el azimut correctos para tener una alineación polar inicial aproximada (para distancias focales más bajas, como lentes de cámara u observaciones visuales). Nuestra aplicación móvil lo guía a través de ese proceso.
Protección contra polaridad de voltaje inverso
NYX-101 ha sido diseñado con protección de polaridad de voltaje inverso. Un ahorro si accidentalmente invierte el voltaje o la polaridad de la batería durante la noche.
Soporte de contrapeso opcional
El montaje no requiere contrapesos para una carga útil de hasta 20 kg . Sin embargo, si desea instalar contrapesos para cargas útiles más altas, hay un orificio de eje roscado M12 compatible al final del eje DEC.
Soporte ASCOM, INDI, Sky Safari
El soporte es totalmente compatible con ASCOM 6 e INDI framework. Sky-Safari también es compatible, lo que le permite controlar la montura a través de su dispositivo móvil.
Compatibilidad LX200
El protocolo LX200 es totalmente compatible con NYX-101. Sky-Safari funciona desde el primer momento con la montura.
Control móvil
Una aplicación móvil para plataformas IOS y Android le permite controlar ambos ejes de la montura, girar a catálogos instalados de miles de objetivos del cielo nocturno y realizar una alineación polar aproximada a través de un asistente polar electrónico.
Límites de seguridad en el eje RA
Los codificadores de límite de seguridad en el eje RA evitan que el cable interno se enganche o colisione con el trípode.
Actualización de firmware
Un sencillo proceso de actualización de firmware le permite mantenerse al día con las correcciones de errores y las últimas funciones del soporte.
Escenarios de montaje/uso
NYX-101 con extensión de muelle en un trípode de aluminio (compatible con EQ6)
