CONSEJOS PARA ELEGIR UN FILTRO DE RECHAZO (ERF) DE ENERGÍA PARA OBSERVACIONES H-ALPHA

El propósito de un filtro de rechazo de energía es evitar que la mayor cantidad posible de energía solar ingrese al telescopio y, por lo tanto, evitar el calentamiento excesivo del etalón de un filtro H-alfa.

Esto se hace de manera más efectiva con un filtro en frente del telescopio. Al mismo tiempo, esto evita que el aire en el tubo se caliente: el telescopio permanece cerca de la temperatura ambiente y no hay turbulencias de aire dentro de la OTA debido a las diferencias de temperatura. Si observamos el espectro solar, queda claro que dicho filtro debe bloquear principalmente la luz visible. Idealmente, refleja la energía de la energía solar en lugar de absorberla y tampoco se calienta en el proceso; es por eso que estos filtros se denominan filtros de rechazo de energía (ERF, por sus siglas en inglés).

Dado que ocasionalmente se pregunta: una cuña Herschel o un filtro frontal de luz blanca no se puede usar como ERF porque también oscurece la línea H-alfa. En H-alfa, el sol es mucho menos brillante que en luz blanca, por lo que prácticamente no quedaría luz para observar.

Por lo general, se mencionan tres tipos de filtros cuando se analizan los filtros de rechazo de energía.

Los más efectivos son Baader D-ERF, que son filtros de rechazo de energía dieléctricos . El recubrimiento dieléctrico permite bordes de filtro pronunciados, de modo que solo pasan las longitudes de onda alrededor de la línea H-alpha. (Como caso especial, los D-ERF también se pueden hacer para otras líneas espectrales, como la línea de calcio a 393 nm, o como en el caso de los telescopios Baader Triband, se pueden diseñar para que la fotografía de cielo profundo de banda estrecha permanezca posible a pesar del filtro de protección de energía).

Un D-ERF tiene una amplia ventana de transmisión de 80nm centrada alrededor de la línea H-alfa. Todas las demás longitudes de onda hasta las lejanas en las partes ultravioleta e infrarroja del espectro se bloquean antes de que puedan alcanzar el interior del telescopio. De esta manera, el filtro H-alfa en el enfocador del telescopio no se ve afectado por grandes cantidades de energía.

Un tipo de filtro más antiguo son los filtros ERF simples hechos de vidrio rojo . En la práctica, se fabricaron tres tipos diferentes de estos filtros ERF, cada uno con sus propias desventajas. La versión más económica estaba hecha de Aero Glass , que se ha utilizado desde la década de 1980. Dejaban pasar la mayor parte de la luz roja (hasta 580 nm) y por lo general no tenían muy buena calidad óptica. Los filtros con mejor calidad óptica usaban vidrio Schott RG610 o RG630 (o similar), que bloquean hasta 610 o 630nm respectivamente, pero no ofrecen protección contra la radiación infrarroja. Por lo tanto, la carga de energía para el etalón es mayor.

Como tercera opción, a veces se pueden encontrar filtros ERF amarillos , pero casi no ofrecen protección contra la energía, como muestra el espectro solar, y deben evitarse a toda costa. Son solo un poco mejores que ningún ERF en absoluto.

Como estos filtros de rechazo de energía se colocan frente a la lente del objetivo, las exigencias de precisión óptica son las mismas que para las lentes frontales, por lo que no son baratos.

ERF: detrás de la lente frontal

Por lo tanto, resulta atractivo instalar el filtro de rechazo de energía cerca del filtro H-alpha, de modo que sea suficiente un diámetro más pequeño. Esta opción se discute a menudo, especialmente en el caso de las construcciones propias. Tiene algunas desventajas, entre otras:

• El interior del telescopio puede calentarse, lo que puede provocar problemas de visión en el interior del telescopio. Por lo tanto, no se pueden usar aumentos más altos, y tal solución se vuelve más interesante para telescopios más pequeños, que de todos modos no pueden aumentar tanto.
• Si el seguimiento no es perfecto y el sol sale del campo de visión, puede brillar y dañar el interior del telescopio, al igual que cuando se proyecta la imagen del sol.

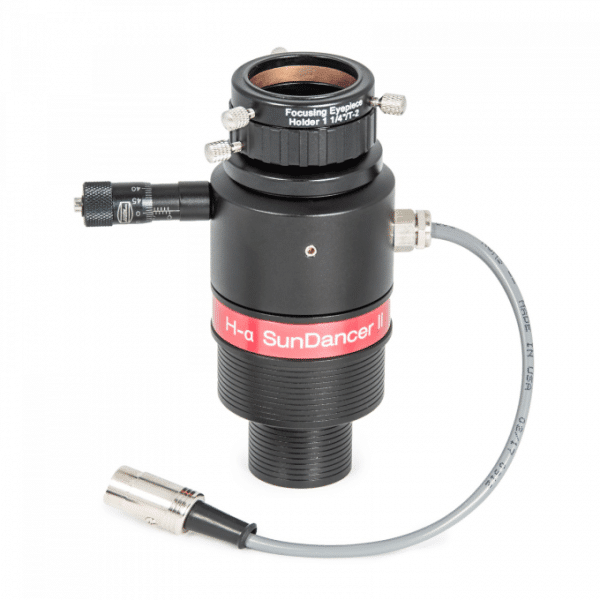

Para telescopios más pequeños de hasta 80 mm de apertura y relaciones focales más lentas (alrededor de f/8 o más lentas), existen sistemas completos como el Baader SunDancer II H-alpha Filter , en el que el filtro de bloque es frente a los telecéntricos y también corporativos como filtro de protección energética. Los filtros Daystar Quark también funcionan sin un ERF adicional con una apertura de telescopio de hasta 80 mm. Con estos filtros H-alfa, el sol también se puede observar sin un costoso D-ERF; pero un D-ERF adicional puede reducir la mala visión dentro del tubo del telescopio si es necesario o también le permite usar el filtro H-alfa en telescopios más grandes.

A veces, no solo en los sitios web de cajeros automáticos, sino también en algunos distribuidores, un filtro frontal ERF amarillo o incluso un filtro de corte UV/IR frente a la diagonal estelar (y, por lo tanto, frente al H-alfa completo). -Filter-unit) se recomienda como filtro de rechazo de energía para estos pequeños sistemas H-alfa. Pero una mirada al espectro solar muestra los problemas de este concepto: sólo una pequeña fracción de la energía del sol está en la parte UV/IR del espectro; mientras que la mayor parte de la energía está en la parte visible.

La idea probablemente se origina a partir de la observación visual del sol en luz blanca. Allí, un filtro de bloqueo UV/IR tiene sentido si no está seguro de que el filtro solar atenúa la luz visible y también bloquea completamente la radiación UV/IR invisible. Para el ojo, la radiación UV/IR sin filtrar es dañina porque no la notamos; para el sistema de filtro de un filtro H-alfa, no es un gran problema: si calienta demasiado el filtro, puede verlo en la pantalla de temperatura y la disminución de la calidad de la imagen mucho antes de que se produzcan daños, a diferencia del ojo .

Un filtro UV/IR simple o un filtro amarillo es, por lo tanto, una mala elección como único filtro de rechazo de energía, ya que deja pasar la mayor parte de la energía solar a través de él.

Si desea usar un filtro como filtro de rechazo de energía cerca del filtro H-alfa, debe usar un filtro de paso de banda angosto como un filtro Baader H-alfa de 1¼” CCD (35nm)  con revestimiento duro , o un filtro con una ventana de transmisión aún más estrecha. No debería haber diferencia si se trata de un filtro de 10 nm o incluso más estrecho. Un filtro con revestimiento blando (es decir, un filtro con un revestimiento estándar) envejecerá y se decolorará rápidamente tan cerca del punto focal de telescopios con f/6-f/ 8.Especialmente si quieres usar un filtro rojo simple, debes usarlo detrás del sistema telecéntrico (para que la energía se distribuya en un diámetro mayor) y nunca con telescopios de más de 80 mm de apertura. Un filtro de banda estrecha también se beneficiará de esta ubicación.

Con las configuraciones hechas por usted mismo (como los PST modificados), debe asegurarse absolutamente de que todos los filtros encajen. Los D-ERF de Baader son prefiltros reductores de calor para la observación de H-alfa con filtros SolarSpectrum que tienen un revestimiento adicional de bloqueo de IR. Especialmente con PST modificados, tenga en cuenta que el bloqueo de IR se encuentra en la lente frontal de algunos modelos y, por lo tanto, se elimina durante una conversión; entonces se necesita una protección de energía adicional, que no proporciona un filtro UV/IR estándar. No podemos dar ningún consejo sobre estas conversiones, ya que no conocemos la construcción exacta de otros fabricantes.

El propósito de un ERF es evitar que el costoso etalón se caliente más allá de su temperatura de funcionamiento (y en ningún caso más allá de la temperatura de almacenamiento más alta). Si se supera la temperatura de funcionamiento, la longitud de onda central se aleja de la línea H-alfa. Un control electrónico de temperatura con refrigeración contrarresta esto en la medida de lo posible. En épocas anteriores, cuando se usaban telescopios de 4″ f/15 para la observación H-alfa y no se podían usar filtros ERF, los telescopios simplemente se detenían hasta f/30, y si el filtro se calentaba demasiado, el objetivo se cubría hasta el filtro se había enfriado nuevamente. Estos descansos de observación siguen siendo una buena idea hoy en día: si el filtro se calienta demasiado, se dañará sin posibilidad de reparación.
