Montar filtros Antlia en rueda portafiltros

Instalar los filtros en una rueda portafiltros puede parecer una tarea sencilla, pero requiere prestar atención a algunos pasos que pueden parecer triviales. Cuando se trata de filtros montados (1.25″ o 2″) es muy sencillo porque la posición de filtro es sencilla de saber. Simplemente hemos de roscar la celda del filtro en la rueda portafiltros. Sin embargo, cuando se trata de filtros no montados (31mm, 36mm, etc.) determinar la posición del filtro es fundamental. Es decir, debemos saber qué cara del filtro debe mirar al sensor de la cámara y qué cara debe mirar hacia el tubo óptico. En esta entrada vamos a instalar filtros montados Antlia para qué así sepas, en caso de que tus filtros sean no montados, como instalarlos. Esta operación es válida para cualquier tipo de filtros Antlia LRGB y banda estrecha. Lo haremos sobre una rueda portafiltros ZWO de 7 posiciones para filtros de 2″.

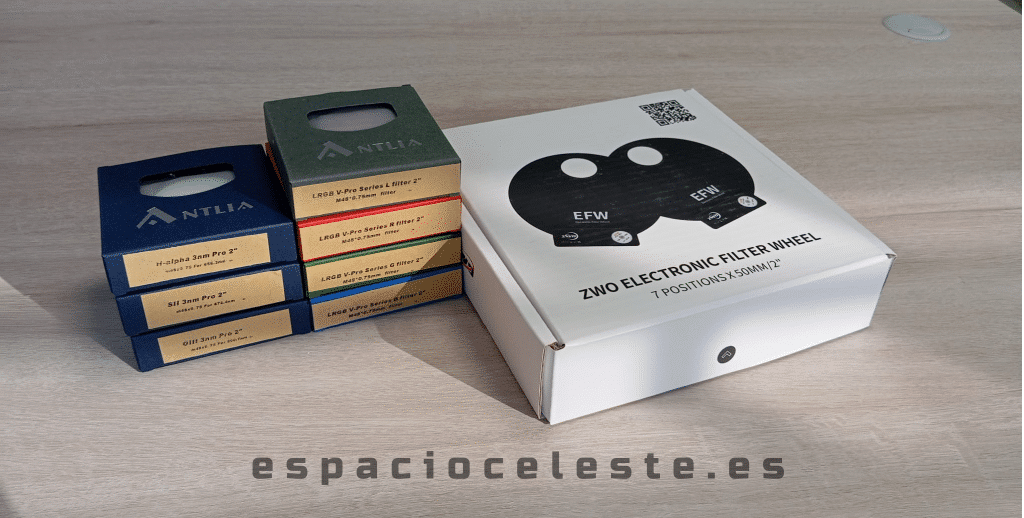

En este caso, vamos a instalar los filtros de banda estrecha Antlia (Ha, [O-III], [S-II]) de 3nm y el set LRGB. Todos en 2″.

Para esta operación recomendamos estar en un entorno cerrado, lo más libre de polvo posible y tener disponibles guantes de nitrilo y una perilla sopladora. Lo primero que debemos hacer es abrir la rueda portafiltros (en el caso de ZWO se sirve con el destornillador) y seguidamente recomendamos soplar todas las impurezas que pueda tener dentro la rueda.

En su interior, todas las ruedas portafiltros tienen unas marcas numéricas que corresponden con la posición del filtro. En nuestro caso, al ser una rueda de 7 posiciones, los números van del 1 al 7. Es muy importante que recordemos en qué posición ponemos cada filtro para luego indicarlo en nuestro software de captura: ASIAir, NINA, etc. Personalmente siempre ponemos la misma secuencia: 1-L, 2-R, 3-G, 4-B, 5-Ha, 6-[OIII] y 7-[SII].

Ya estamos listos para ir instalando filtro por filtro. Los filtros Antlia se sirven dentro de un estuche y cada estuche contiene al filtro protegido bajo un sello.

Es muy importante prestarle atención a este sello con la inscripción “OPEN” y retirarlo correctamente. Si no lo hacemos, puede que algún residuo del pegamento que lo sella se adhiera al filtro y tengamos que limpiarlo con el consecuente dolor de cabeza. Para retirarlo simplemente se tira de la parte del sello que no está pegada y sale por completo. Ya podemos acceder al filtro.

El primero será el filtro de luminancia, seguido por el rojo, verde y azul. El lado de la rosca es el que se queda mirando hacia el sensor de la cámara.

En el filtro verde hay que tener cuidado porque la cara que va hacia la cámara puede verse morada o verde en un función de la inclinación con la que la observemos.

El set LRGB ya estaría instalado en la rueda portafiltros.

Continuamos con los tres filtros de banda estrecha.

Todos los filtros estarían instalados en la rueda portafiltros. Recordemos que es el set de LRGB y banda estrecha de 3nm.

La siguiente imagen pertenece también a un set de filtros Antlia. En este caso, los EDGE de 4.5nm para banda estrecha y el set de LRGB. Como se puede ver, los colores coinciden entre cualquier set de filtros Antlia. Si el color varía un poco entre ambas imágenes es por la inclinación con la que se ha tomado la fotografía.

Para proteger los filtros tapamos la rueda con un tapón metálico roscado y listo.
