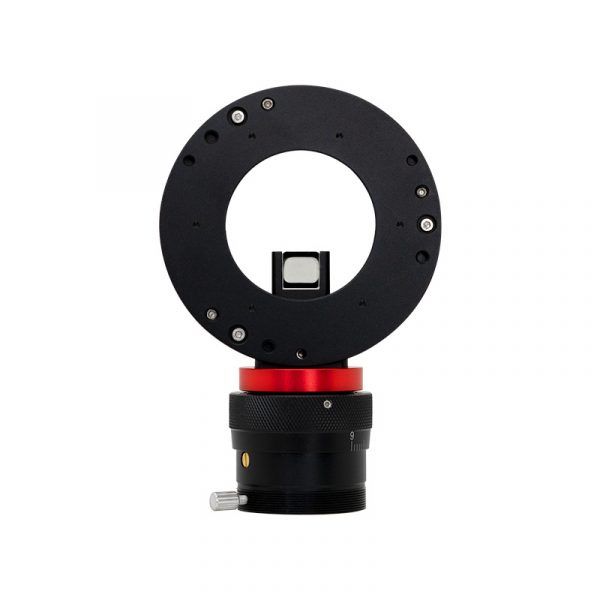

La guía fuera de eje ZWO OAG-L es una excelente solución para realizar autoguiado a través del mismo telescopio que utilizamos para fotografiar. Su prisma de 12 × 12 mm permite aprovechar un campo de guiado amplio, especialmente interesante en equipos de focal larga.
Aunque el OAG-L se utiliza habitualmente junto con las ruedas portafiltros ZWO EFW, también podemos conectarlo directamente a una ZWO ASI2600MC Pro sin necesidad de instalar una rueda entre ambos componentes.
Para conseguirlo, ZWO dispone de un adaptador M54 específico de 15 mm de grosor, diseñado para unir la cámara refrigerada con el OAG-L.
En esta guía de Espacio Celeste mostramos cómo realizar el montaje paso a paso, cómo incorporar opcionalmente un filtro de 2″ y cómo obtener una distancia mecánica total de 55 mm.
Importante: esta configuración está pensada para la ASI2600MC Pro con su placa de ajuste de inclinación de 5 mm instalada. Si utilizamos otra cámara o modificamos las placas y adaptadores, debemos revisar las distancias antes del montaje.
Componentes necesarios
Para realizar la conexión utilizaremos tres elementos principales:
1. Cámara ZWO ASI2600MC Pro. La cámara refrigerada que utilizaremos para obtener las fotografías.
2. Adaptador ZWO M54 para OAG-L. Tiene un grosor de 15 mm y permite conectar directamente la cámara con la guía fuera de eje. También admite la instalación interna de determinados filtros roscados de 2″.
3. Guía fuera de eje ZWO OAG-L. Incorpora un prisma de 12 × 12 mm y una placa frontal de conexión que podemos seleccionar según el equipo óptico.
Además, necesitaremos una cámara de guiado compatible con el OAG-L, que se instalará posteriormente en su alojamiento de guiado.

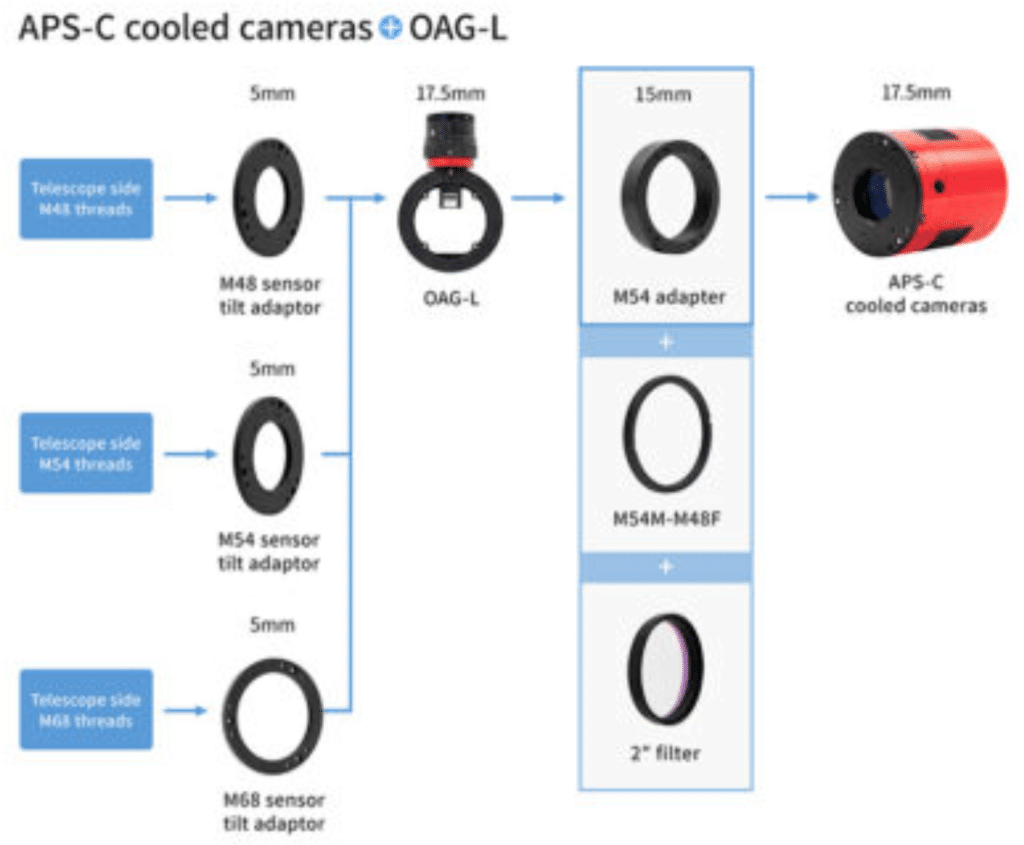

El siguiente diagrama muestra la configuración para conectar una cámara ZWO APS-C refrigerada con el OAG-L utilizando el adaptador M54 de 15 mm.
Esquema de montaje de la ASI2600MC Pro, adaptador M54 y guía fuera de eje ZWO OAG-L.
Una de las ventajas de este adaptador es que puede alojar un filtro roscado de 2″ en su interior, utilizando la pieza M54 macho a M48 hembra suministrada por ZWO.
Esta solución resulta especialmente interesante cuando utilizamos una cámara a color y queremos instalar un filtro sin añadir una rueda portafiltros al tren óptico.
Debemos comprobar que las dimensiones de la montura del filtro sean compatibles con el espacio disponible en el adaptador. No todos los filtros de terceros tienen exactamente el mismo grosor exterior.
Guía de conexión paso a paso
Vamos a realizar el montaje siguiendo las fotografías originales del procedimiento.
1
Preparar el filtro de 2 pulgadas
Si vamos a utilizar un filtro de 2″, primero roscamos la pieza adaptadora M54 macho a M48 hembra en la rosca exterior de la montura del filtro, tal como se muestra en la fotografía.
Esta pieza viene incluida con el adaptador ZWO M54 para OAG-L. Si no vamos a utilizar ningún filtro, podemos omitir este paso y el siguiente.
Preparación del filtro de 2″ con el adaptador M54 a M48.
2
Instalar el filtro en el adaptador M54
Una vez preparado el filtro, lo roscamos en el interior del adaptador ZWO M54 para OAG-L, aprovechando la rosca habilitada para ello.
Conviene comprobar que el conjunto queda correctamente asentado y que la montura del filtro no interfiere con el posterior montaje.
Filtro de 2″ instalado en el adaptador M54.
3

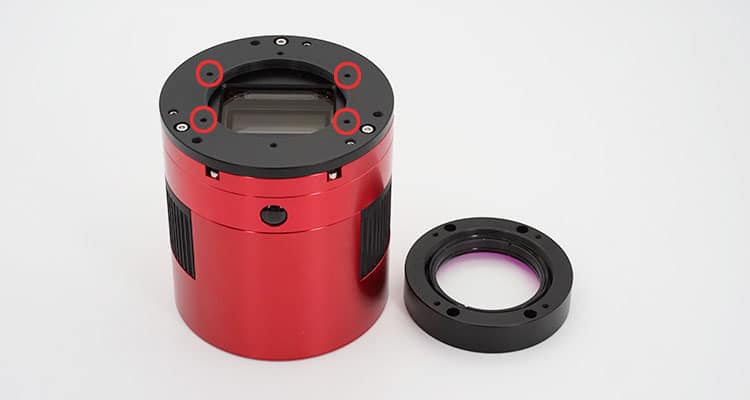

Identificar los puntos de fijación de la cámara
El siguiente paso es conectar el adaptador M54 a la ASI2600MC Pro.
En la placa de ajuste de inclinación de la cámara encontramos los cuatro orificios de fijación utilizados para este montaje. En la fotografía aparecen señalados con círculos rojos.
Orificios utilizados para fijar el adaptador M54 a la cámara.
4

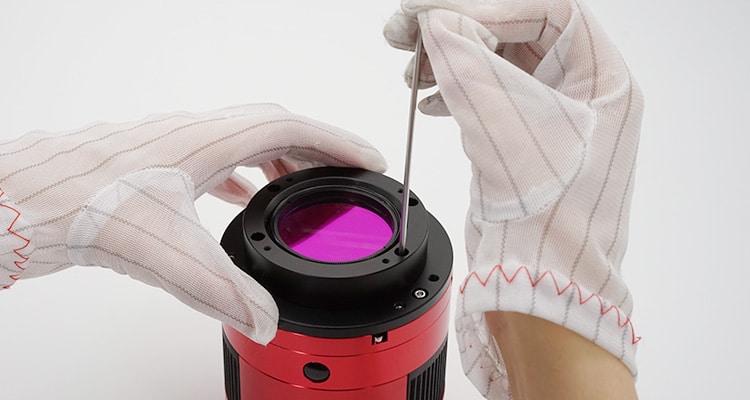

Atornillar el adaptador M54 a la cámara
Colocamos el adaptador M54 sobre la placa de la cámara y hacemos coincidir los cuatro orificios.
Utilizamos cuatro de los tornillos suministrados con el adaptador para fijar ambas piezas.
Es recomendable presentar primero todos los tornillos y apretarlos progresivamente, sin forzar las roscas.
Adaptador M54 fijado a la cámara mediante cuatro tornillos.
5

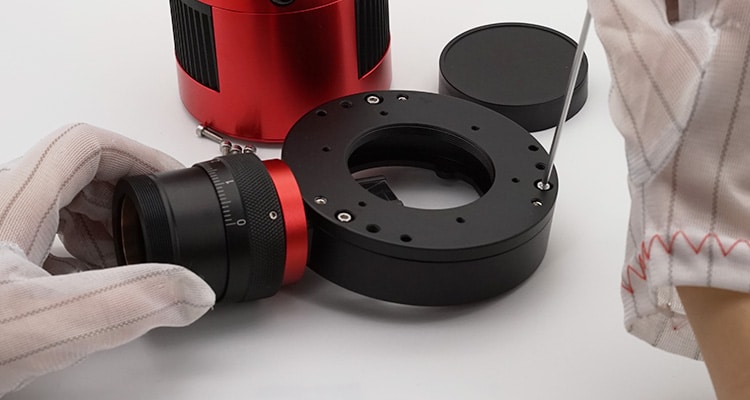

Retirar temporalmente la placa M48 del OAG-L
Ahora preparamos la guía fuera de eje ZWO OAG-L.
Para acceder a los orificios de fijación que necesitamos, retiramos temporalmente su placa frontal M48 de ajuste de inclinación.
Guardamos los tornillos y la placa para volver a instalarla una vez conectados el OAG-L y el adaptador M54.
Retirada temporal de la placa frontal M48 del OAG-L.
6

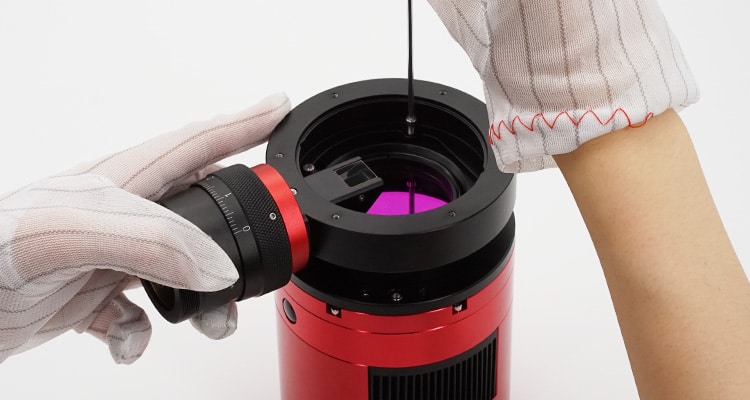

Unir el OAG-L al adaptador M54
Con la placa frontal retirada, quedan accesibles los cuatro orificios de fijación del OAG-L.
Hacemos coincidir estos orificios con los correspondientes del adaptador M54, que ya está instalado en la cámara.
A continuación utilizamos los cuatro tornillos restantes incluidos con el adaptador para unir firmemente ambos componentes.
Fijación del OAG-L al adaptador M54.
7

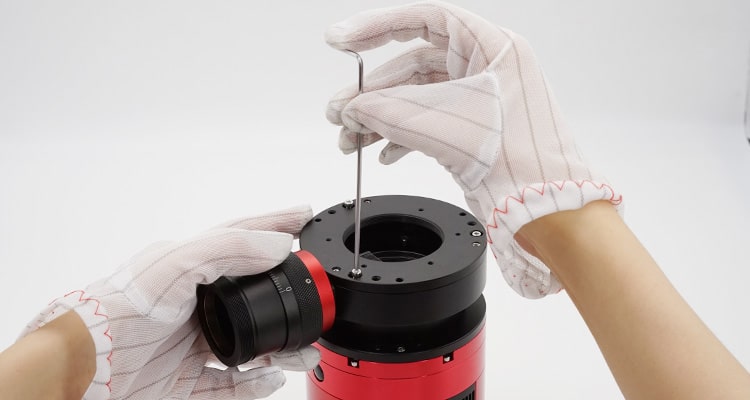

Volver a instalar la placa frontal M48
Una vez unidos el OAG-L y el adaptador M54, volvemos a colocar la placa frontal M48 que retiramos anteriormente.
Esta placa proporciona la conexión mecánica hacia el telescopio y forma parte de la distancia total del conjunto.
Reinstalación de la placa frontal M48.
8
Montaje terminado
Ya tenemos conectada la cámara ASI2600MC Pro con la guía fuera de eje ZWO OAG-L, utilizando el adaptador M54 de 15 mm.
En esta configuración queda disponible la conexión frontal M48 hembra para acoplar el conjunto al telescopio o a su corrector óptico, según corresponda.
Montaje final de la ASI2600MC Pro con el ZWO OAG-L.
¿Cómo se obtienen los 55 mm de backfocus?
En la configuración mostrada, la distancia mecánica entre el sensor de la cámara y la superficie frontal de referencia del conjunto es de 55 mm.
El cálculo se realiza sumando las siguientes distancias:
17,5 mmASI2600MC Pro con su placa de ajuste de inclinación instalada
15 mmAdaptador ZWO M54 para OAG-L
22,5 mmZWO OAG-L con placa frontal instalada
17,5 + 15 + 22,5 = 55 mm
Esta es una configuración especialmente práctica para telescopios o correctores que requieren una separación nominal de 55 mm hasta el sensor de la cámara.
Atención al utilizar filtros: la instalación de un filtro de vidrio puede modificar ligeramente la distancia óptica efectiva. Si buscamos un ajuste preciso del corrector, debemos tener en cuenta el grosor del filtro y las indicaciones del fabricante del sistema óptico.
Conexiones M48, M54 y M68
En nuestro ejemplo hemos utilizado la placa frontal M48 del ZWO OAG-L.
Sin embargo, existen placas de conexión para otras roscas, como M54 y M68, que pueden resultar más adecuadas según el telescopio o corrector utilizado.
Utilizar una conexión de mayor diámetro también puede ser interesante para evitar restricciones innecesarias del paso óptico, especialmente en sistemas con sensores grandes.
Antes de sustituir una placa, debemos comprobar su compatibilidad mecánica y que mantiene la distancia necesaria para el conjunto.
El adaptador ZWO M54 para OAG-L permite conectar directamente la ASI2600MC Pro con la guía fuera de eje OAG-L sin necesidad de incorporar una rueda portafiltros.
Además, ofrece la posibilidad de alojar un filtro roscado de 2″ compatible en el propio adaptador, manteniendo un conjunto compacto y bien integrado.
Con las placas y componentes mostrados en este tutorial obtenemos una distancia mecánica total de 55 mm, una configuración habitual en numerosos equipos de astrofotografía.
¿Quieres montar una guía fuera de eje en tu equipo?
En Espacio Celeste podemos ayudarte a seleccionar el OAG, la cámara guía, los adaptadores y las conexiones adecuadas para tu telescopio y cámara de astrofotografía.
Elegir correctamente las piezas desde el principio permite conseguir un montaje más compacto y evitar problemas de compatibilidad o de distancia al sensor.
