Los filtros astronómicos son accesorios fundamentales tanto para la observación visual como para la astrofotografía. Permiten seleccionar determinadas longitudes de onda de la luz y reducir otras, mejorando el contraste de ciertos objetos o adaptando la imagen al tipo de observación que queremos realizar.
Sin embargo, no todos los filtros sirven para lo mismo. Un filtro diseñado para fotografiar nebulosas de emisión puede resultar poco adecuado para observar galaxias, mientras que uno pensado para observación visual puede no ofrecer el resultado esperado con una cámara.
Para elegir correctamente debemos comprender cómo funciona un filtro astronómico, qué significa su curva de transmisión y qué longitudes de onda nos interesa dejar pasar.
En esta guía de Espacio Celeste explicamos estos conceptos de forma sencilla y analizamos los principales tipos de filtros utilizados en astronomía.
Diferentes tipos de filtros utilizados en astronomía.
¿Cómo funciona un filtro astronómico?
Un filtro astronómico permite transmitir una parte determinada del espectro electromagnético y reduce o bloquea otras longitudes de onda.
En términos sencillos, podemos imaginarlo como una ventana que deja pasar ciertos colores de la luz y dificulta el paso de otros.
Los filtros no generan luz ni hacen que un objeto emita más radiación. Lo que pueden hacer es mejorar el contraste entre el objeto que queremos observar y el fondo del cielo, siempre que su transmisión sea adecuada para ese objeto.
Por ejemplo, una nebulosa de emisión puede emitir gran parte de su luz visible en unas pocas líneas espectrales. Si utilizamos un filtro que transmite esas líneas y bloquea buena parte de la iluminación del fondo, la nebulosa puede destacar más.
Concepto fundamental: un filtro no aumenta la cantidad de luz procedente del objeto. Su utilidad consiste en seleccionar la luz que llega al ojo o al sensor y mejorar la relación entre la señal que nos interesa y el fondo no deseado.
El espectro electromagnético y las longitudes de onda
Para entender los filtros debemos conocer primero qué es la luz.
La luz es radiación electromagnética. Se propaga en forma de ondas electromagnéticas y puede viajar por el vacío sin necesidad de un medio material.
La luz visible representa únicamente una pequeña parte del espectro electromagnético, que también incluye ondas de radio, microondas, infrarrojos, ultravioleta, rayos X y rayos gamma.
El espectro electromagnético comprende radiaciones con distintas longitudes de onda.
¿Qué es la longitud de onda?
La longitud de onda es la distancia entre dos puntos equivalentes consecutivos de una onda, por ejemplo, entre dos máximos.
En astronomía solemos expresar las longitudes de onda de la luz visible en nanómetros (nm).
Un nanómetro equivale a una milmillonésima parte de un metro.
La luz visible para el ser humano se encuentra aproximadamente entre 380 y 700 nm, aunque estos límites no son completamente rígidos.
Dentro de este intervalo encontramos los colores que percibimos, desde el violeta, en las longitudes de onda más cortas, hasta el rojo, en las más largas.
Relación entre frecuencia y longitud de onda
La frecuencia indica cuántas oscilaciones de la onda se producen por segundo y se mide en hercios (Hz).
En el vacío, la frecuencia y la longitud de onda se relacionan mediante la siguiente expresión:
c = λ × f
Donde c es la velocidad de la luz, λ representa la longitud de onda y f es la frecuencia.
Cuanto mayor es la frecuencia, menor es la longitud de onda, y viceversa.
¿Por qué necesitamos filtros en astronomía?
Cuando observamos o fotografiamos un objeto astronómico, no siempre recibimos únicamente la luz que nos interesa.
También puede llegar luz procedente de la iluminación artificial, de la atmósfera o de otras fuentes que dificultan distinguir los detalles del objeto.
Además, determinadas cámaras son sensibles a radiaciones fuera del espectro visible, como el infrarrojo cercano, que pueden afectar al resultado fotográfico si no se controlan.
Por eso utilizamos filtros con objetivos diferentes:
Reducir determinadas componentes de la contaminación lumínica.
Aislar las líneas de emisión de nebulosas.
Controlar la transmisión de luz durante la observación lunar.
Mejorar el contraste de detalles planetarios.
Bloquear radiación ultravioleta o infrarroja no deseada.
Separar los canales de color en astrofotografía monocromática.
Realizar mediciones fotométricas.

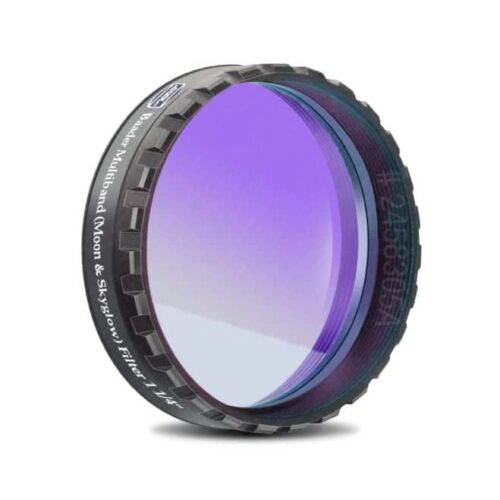

Filtros UV/IR Cut: por qué se utilizan
Los sensores CCD y CMOS pueden presentar sensibilidad a longitudes de onda fuera del espectro visible.
Cuando utilizamos una cámara sin bloqueo infrarrojo adecuado, parte de esa radiación puede llegar al sensor y afectar a la nitidez y a la reproducción del color.
Esto sucede porque muchos sistemas ópticos no enfocan todas las longitudes de onda exactamente en el mismo plano.
Un filtro UV/IR Cut está diseñado para transmitir principalmente el espectro visible y reducir la radiación ultravioleta e infrarroja situada fuera de su banda de paso.
Los límites concretos de transmisión dependen del fabricante y del modelo de filtro.
¿Siempre necesitamos un UV/IR Cut? No. Algunas cámaras ya incorporan un filtro de corte infrarrojo delante del sensor. En esos casos, añadir otro filtro similar puede ser innecesario. Antes de comprarlo debemos comprobar las especificaciones de nuestra cámara.
Ejemplo de la selección de longitudes de onda mediante un filtro de corte UV/IR.
Cómo leer el gráfico de transmisión de un filtro astronómico
Esta es una de las partes más importantes a la hora de elegir un filtro.
Los fabricantes suelen publicar una gráfica que muestra qué porcentaje de luz transmite el filtro para cada longitud de onda.
Para comprenderla vamos a utilizar como ejemplo el conocido Optolong L-eXtreme, un filtro de doble banda diseñado principalmente para astrofotografía de nebulosas de emisión con cámaras a color.
Curva de transmisión del Optolong L-eXtreme: dos bandas centradas en OIII y H-alfa.
1
El eje horizontal: longitud de onda
El eje horizontal de la gráfica representa la longitud de onda, expresada normalmente en nanómetros (nm).
Al desplazarnos de izquierda a derecha avanzamos desde longitudes de onda más cortas hacia otras más largas.
En la región visible, esto equivale aproximadamente a pasar del violeta y el azul hacia el verde, el amarillo y el rojo.
2
El eje vertical: porcentaje de transmisión
El eje vertical representa el porcentaje de luz que consigue atravesar el filtro.
Si la curva alcanza un valor del 90 % a una longitud de onda concreta, significa que el filtro transmite aproximadamente el 90 % de la luz incidente en esa longitud de onda, bajo las condiciones de medida indicadas por el fabricante.
Si la transmisión es próxima al 0 %, el filtro bloquea prácticamente toda la luz de esa región espectral.
Por tanto, cuanto más alta aparece la curva, mayor es la transmisión.
3
Identificar los picos de transmisión
En el gráfico del L-eXtreme observamos dos regiones estrechas en las que la transmisión aumenta notablemente.
Una está centrada aproximadamente en 500,7 nm, correspondiente a la línea de oxígeno doblemente ionizado [O III].
La otra se encuentra alrededor de 656,3 nm, correspondiente a la línea de hidrógeno alfa (H-alfa).
Estas son dos de las emisiones más importantes de numerosas nebulosas.
4
Comprender el ancho de banda
No basta con conocer la longitud de onda central de un filtro. También debemos conocer su ancho de banda.
El ancho de banda suele expresarse mediante el valor FWHM, que representa la anchura de la curva medida a la mitad de su transmisión máxima.
Por ejemplo, un filtro de 7 nm de ancho de banda centrado en H-alfa transmite principalmente una región estrecha alrededor de 656,3 nm.
En general, una banda más estrecha permite rechazar más luz de fondo, aunque también puede presentar mayores exigencias de relación focal, ángulo de incidencia y precisión de centrado espectral.
5
Comprobar qué luz queda bloqueada
Fuera de las bandas de transmisión, la curva del filtro desciende a valores muy bajos.
Esto significa que buena parte de la luz situada en esas longitudes de onda no llegará al sensor.
Sin embargo, una gráfica de transmisión debe interpretarse dentro del intervalo medido. No debemos asumir que el filtro bloquea absolutamente todas las longitudes de onda fuera de la zona representada.
Las principales líneas de emisión en astrofotografía
Estas son algunas de las longitudes de onda más utilizadas al fotografiar nebulosas:
H-beta
486,1 nm
Línea de emisión del hidrógeno situada en la región azul-verde del espectro.
[O III]
495,9 y 500,7 nm
Dos líneas del oxígeno doblemente ionizado, importantes en numerosas nebulosas de emisión y planetarias.
H-alfa
656,3 nm
Línea de emisión del hidrógeno situada en la región roja del espectro.
[S II]
671,6 y 673,1 nm
Dos líneas del azufre ionizado, utilizadas especialmente en astrofotografía de banda estrecha.
Representación del espectro electromagnético y de la región visible.
¿Qué nos dice el gráfico del Optolong L-eXtreme?
El L-eXtreme permite transmitir principalmente las bandas de H-alfa y [O III], mientras reduce intensamente gran parte del resto del espectro visible.
Por eso es especialmente útil para fotografiar nebulosas de emisión con cámaras a color, incluso desde lugares con contaminación lumínica.
En cambio, no suele ser la opción adecuada para fotografiar galaxias, cúmulos estelares o nebulosas de reflexión, cuyos espectros no se limitan a esas dos líneas de emisión.
Conclusión del ejemplo: para elegir un filtro no basta con comprobar cuánta luz transmite. Debemos saber en qué longitudes de onda lo hace y si coinciden con la radiación que emite el objeto que queremos fotografiar.
Tipos de filtros astronómicos según su utilización
Una vez comprendido cómo funciona una curva de transmisión, podemos diferenciar los principales tipos de filtros y elegir el más adecuado para cada aplicación.
1. Filtros lunares
Los filtros lunares se utilizan principalmente en observación visual para reducir el brillo aparente de la Luna y mejorar la comodidad durante la observación.
Existen dos grupos especialmente habituales:

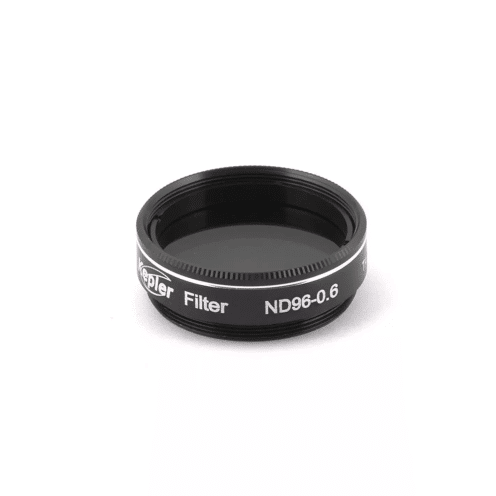

Filtros de densidad neutra: reducen la intensidad de la luz transmitida de manera relativamente uniforme en el espectro visible.
Filtros polarizadores variables: permiten modificar la transmisión mediante el giro relativo de dos elementos polarizadores.
Los polarizadores variables resultan prácticos porque podemos adaptar el nivel de oscurecimiento a la fase lunar, la abertura del telescopio y nuestras preferencias.

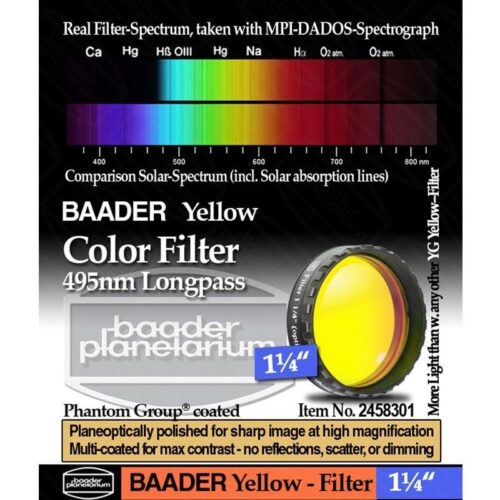

También existen filtros de color utilizados para modificar el contraste de determinadas características de la superficie lunar.
Los filtros de color se utilizan principalmente en observación planetaria para modificar el contraste de determinados detalles atmosféricos o superficiales.
Cada filtro transmite unas regiones del espectro y atenúa otras.
Muchos se identifican mediante la numeración Wratten, utilizada tradicionalmente en fotografía y observación astronómica.
Por ejemplo, un filtro amarillo, naranja o rojo puede ayudar a destacar determinadas estructuras de Marte, mientras que otros colores pueden resultar interesantes para observar bandas nubosas en Júpiter o Saturno.
El resultado depende del planeta, de la abertura del telescopio y de las condiciones atmosféricas.
Filtros de color utilizados en observación astronómica.
Los filtros destinados a reducir los efectos de la contaminación lumínica intentan mejorar el contraste de determinados objetos frente al fondo del cielo.
Tradicionalmente, muchos filtros se diseñaban para reducir las emisiones características de determinadas lámparas de sodio y mercurio.
Sin embargo, la iluminación LED moderna emite una parte importante de su luz en un espectro más amplio. Por eso, los filtros tradicionales de contaminación lumínica no siempre ofrecen el mismo resultado que con las antiguas tecnologías de alumbrado.
La eficacia de un filtro depende tanto del espectro de la iluminación del entorno como del objeto que queremos observar o fotografiar.
Filtros UHC y OIII para observación visual
Los filtros UHC y OIII diseñados para observación visual pueden mejorar notablemente el contraste de determinadas nebulosas de emisión.
Un filtro UHC transmite varias regiones importantes de emisión nebular, mientras que un filtro OIII se concentra principalmente en las líneas del oxígeno doblemente ionizado.
No todos los filtros comercializados como UHC tienen la misma curva de transmisión, por lo que es importante revisar las especificaciones del fabricante.
Filtros de banda estrecha para astrofotografía
En astrofotografía, los filtros de banda estrecha permiten aislar determinadas líneas de emisión y reducir intensamente la luz de fondo.
Podemos encontrar filtros individuales de H-alfa, OIII o SII, especialmente utilizados con cámaras monocromáticas.
También existen filtros de doble banda, como el L-eXtreme, que transmiten H-alfa y OIII simultáneamente y resultan especialmente interesantes con cámaras a color.
La elección del ancho de banda debe tener en cuenta la relación focal del telescopio, el tipo de cámara y el objeto que queremos fotografiar.
Visual y fotografía no son lo mismo: un filtro de doble banda muy estrecho puede ser excelente para fotografiar nebulosas con exposiciones prolongadas, pero no necesariamente es adecuado para observación visual. El ojo humano y el sensor de una cámara responden de manera diferente a la luz.
¿Sirven estos filtros para fotografiar galaxias?
Generalmente, los filtros muy restrictivos de H-alfa y OIII no son la primera elección para fotografiar galaxias.
Las galaxias emiten gran parte de su luz en un espectro continuo, por lo que un filtro de banda estrecha bloquearía una cantidad importante de la señal que queremos captar.
No obstante, los filtros H-alfa pueden utilizarse para estudiar o destacar regiones de formación estelar en determinadas galaxias, combinando esas capturas con imágenes de banda ancha.
Por tanto, antes de comprar un filtro debemos tener claro qué tipo de objeto queremos fotografiar.
Los filtros solares permiten observar o fotografiar el Sol únicamente cuando están diseñados específicamente para esa finalidad y se utilizan siguiendo las instrucciones de seguridad del fabricante.
En observación solar encontramos dos grandes sistemas:
Filtros solares de luz blanca: reducen la radiación solar a niveles seguros cuando son adecuados, están certificados según corresponda y se instalan correctamente. Permiten observar manchas solares y otros detalles de la fotosfera.
Sistemas solares H-alfa: utilizan elementos ópticos específicos para observar estructuras de la cromosfera solar, como protuberancias y filamentos.
Seguridad solar: nunca debemos mirar al Sol directamente ni a través de un telescopio sin un sistema de filtrado solar apropiado y correctamente instalado. Un filtro H-alfa convencional de astrofotografía nocturna no es un filtro solar seguro y nunca debe utilizarse por sí solo para observar el Sol.
Para observación solar de luz blanca, el filtro debe ser adecuado para la abertura y el sistema óptico, estar firmemente sujeto y encontrarse en perfecto estado.
Los sistemas solares H-alfa requieren configuraciones ópticas específicas, con elementos de rechazo energético y filtrado apropiados. No son intercambiables con los filtros H-alfa convencionales para cielo profundo.

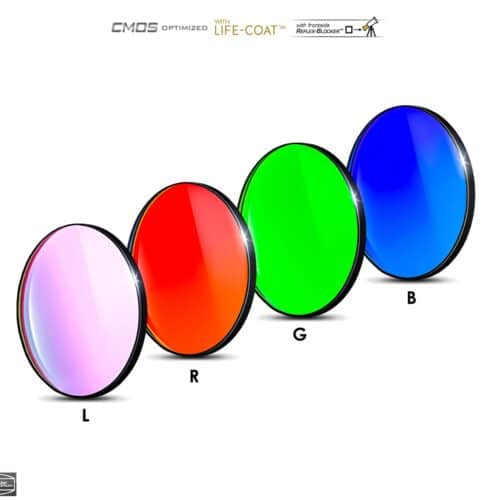

Los filtros LRGB se utilizan principalmente en astrofotografía con cámaras monocromáticas.
Permiten capturar por separado la información de luminancia y de los tres canales de color: rojo, verde y azul.
Los filtros RGB proporcionan la información cromática, mientras que el filtro de luminancia permite obtener una señal amplia que puede contribuir al detalle y a la relación señal-ruido de la imagen final.
Después, las distintas capturas se combinan mediante programas de procesado para generar una fotografía en color.
La fotografía LRGB es especialmente interesante para galaxias, cúmulos estelares y otros objetos con emisión de espectro continuo.
En cielos contaminados lumínicamente, la estrategia de captura y la selección de filtros deben adaptarse al objeto y a las condiciones del entorno.
Los filtros fotométricos se utilizan para realizar mediciones precisas del brillo de estrellas y otros objetos astronómicos en bandas espectrales definidas.
Son especialmente importantes en trabajos científicos como el estudio de estrellas variables, exoplanetas y otros fenómenos que requieren medidas de luminosidad comparables.
Entre los sistemas más conocidos encontramos las bandas Johnson-Cousins UBVRI y otras familias de filtros fotométricos.
A diferencia de los filtros utilizados únicamente para mejorar el aspecto de una imagen, en fotometría es fundamental conocer con precisión la respuesta espectral del conjunto formado por filtro, óptica y sensor.
Ejemplo de filtro fotométrico utilizado en astronomía.
Cómo elegir el filtro adecuado para nuestro telescopio
Después de conocer los principales tipos de filtros, podemos resumir la elección en unas preguntas fundamentales.
¿Observación visual o fotografía?
Los filtros diseñados para cámaras no siempre ofrecen buenos resultados con el ojo humano, y viceversa.
¿Qué objeto queremos observar?
No necesitamos el mismo filtro para una nebulosa de emisión que para una galaxia, un planeta o la Luna.
¿Qué cámara utilizamos?
Debemos comprobar si es monocromática o a color, su sensibilidad espectral y si incorpora bloqueo UV/IR.
¿Qué telescopio tenemos?
La relación focal, el sistema óptico y el ángulo de incidencia pueden influir en el rendimiento de determinados filtros interferenciales.
¿Cómo es nuestro cielo?
La contaminación lumínica y el tipo de iluminación del entorno condicionan la utilidad de algunos filtros.
¿Qué curva de transmisión ofrece?
Debemos revisar las longitudes de onda transmitidas, el ancho de banda y el porcentaje de transmisión.
Errores frecuentes al elegir filtros astronómicos
Comprar un filtro únicamente por su nombre: dos filtros UHC pueden presentar curvas de transmisión diferentes.
Utilizar banda estrecha para cualquier objeto: los filtros H-alfa y OIII son especialmente útiles para determinadas nebulosas, pero no para todos los objetos.
Añadir un UV/IR Cut sin comprobar la cámara: algunos modelos ya incorporan ese bloqueo.
No tener en cuenta la relación focal: ciertos filtros de banda muy estrecha pueden desplazar su respuesta espectral con haces de luz rápidos.
Confundir filtros solares y nocturnos: un filtro H-alfa para cielo profundo nunca sustituye a un sistema de observación solar seguro.
Elegir únicamente por el precio: también importan la transmisión, el bloqueo fuera de banda, la uniformidad y la calidad de fabricación.
Conclusión
Elegir correctamente un filtro astronómico requiere comprender cómo transmite la luz y qué longitudes de onda nos interesa seleccionar.
La curva de transmisión es una de las herramientas más útiles para comparar modelos, ya que permite conocer las regiones del espectro que atraviesan el filtro y las que quedan bloqueadas.
Sin embargo, no existe un filtro universal que mejore todos los objetos y todas las situaciones.
La elección depende del uso visual o fotográfico, del telescopio, de la cámara, de las condiciones del cielo y, especialmente, del objeto que queremos observar o fotografiar.
¿Necesitas ayuda para elegir un filtro astronómico?
En Espacio Celeste podemos asesorarte para seleccionar el filtro más adecuado según tu telescopio, cámara y objetivos de observación o astrofotografía.
Nuestro objetivo es ayudarte a elegir un filtro que realmente aporte ventajas a tu equipo y evitar compras innecesarias.
