Las cámaras ZWO ASI2600 Duo y ASI2600 Air incorporan dos sensores: uno principal para obtener nuestras imágenes y otro dedicado al autoguiado. Esta característica es una de sus principales ventajas, pero también debemos tenerla en cuenta cuando elegimos un cajón o una rueda portafiltros.
No basta con utilizar un filtro adecuado para el sensor principal APS-C. También debemos asegurarnos de que el accesorio permita el paso de luz hacia el sensor de guiado integrado.
En Espacio Celeste vamos a comparar los cajones portafiltros M42 y M54 y las ruedas para filtros de 36 mm y de 2″, utilizando las fotografías y comparativas que hemos preparado para explicar sus diferencias.
ZWO ASI2600 Duo y Air: dos sensores en una cámara
Las familias ASI2600 Duo y ASI2600 Air están disponibles en versiones de color (MC) y monocromáticas (MM).
Todas ellas incorporan un sensor principal de formato APS-C y un segundo sensor dedicado al guiado. De esta forma, podemos realizar el autoguiado sin necesidad de utilizar un tubo guía adicional o una guía fuera de eje independiente, siempre que nuestro sistema óptico ilumine adecuadamente ambos sensores.
Las versiones Air añaden un sistema de control y almacenamiento integrado. Sin embargo, el criterio que debemos seguir al elegir el diámetro de los filtros es similar al de las Duo.
Estas son algunas de las cámaras de ambas familias disponibles en nuestro catálogo.
-

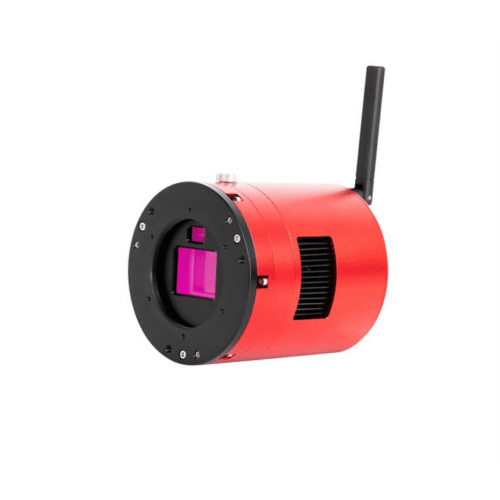

Cámara ZWO ASI 2600 MC Air (Color)2.244,00 € -
Producto en oferta

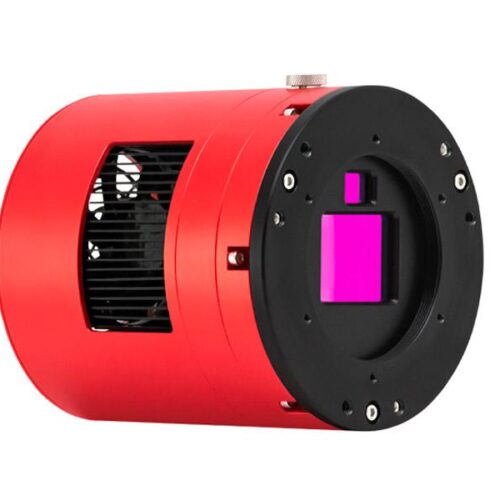

Cámara refrigerada ZWO ASI 2600 MM Duo (Mono)El precio original era: 2.690,00 €.2.579,50 €El precio actual es: 2.579,50 €. -
Cámara refrigerada ZWO ASI 2600 MC Duo (Color)1.987,95 €
¿Por qué es importante el diámetro del filtro?
El sensor principal de las ASI2600 tiene una diagonal aproximada de 28,3 mm. En una cámara APS-C convencional, los filtros de 36 mm sin montar pueden ser suficientes en numerosas configuraciones de astrofotografía.
Sin embargo, en las ASI2600 Duo y Air debemos considerar también la posición del sensor de guiado, situado fuera del área ocupada por el sensor principal.
Esto significa que un filtro o accesorio puede iluminar correctamente el sensor APS-C y, al mismo tiempo, limitar la luz que llega al sensor de guiado.
Lo importante es mantener un paso óptico suficientemente amplio. Debemos tener en cuenta el diámetro útil del filtro, la apertura interior de los adaptadores y la distancia a la cámara.

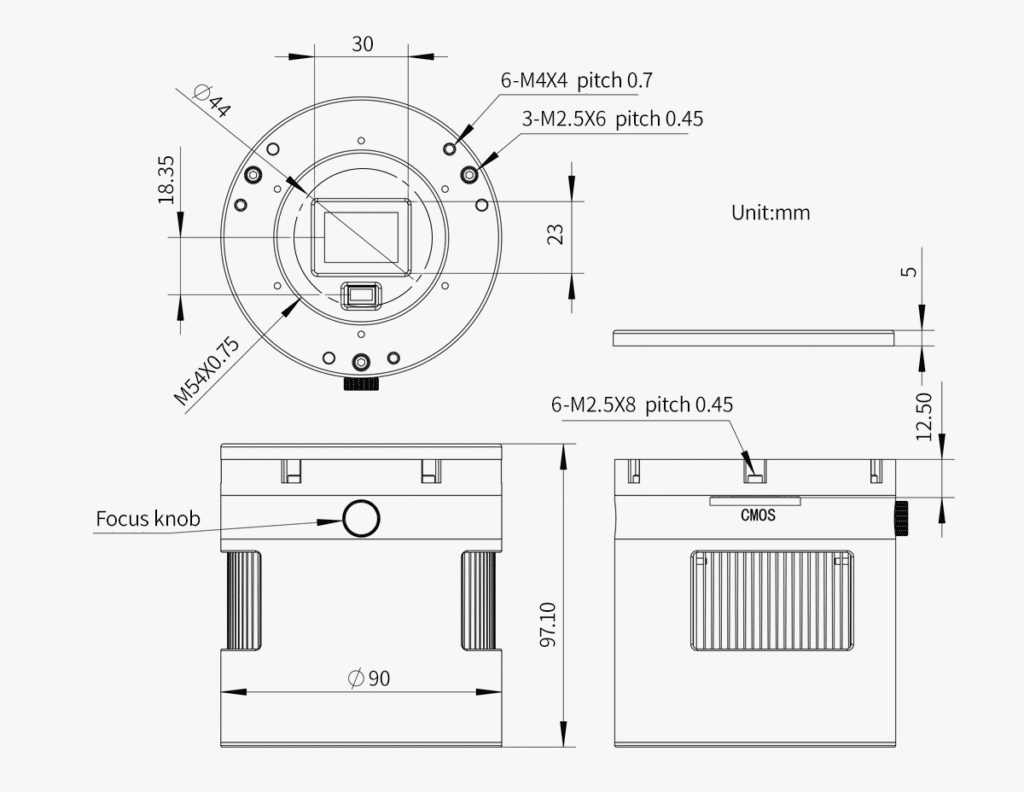

ZWO muestra en sus esquemas la importancia de utilizar accesorios de apertura amplia para estas cámaras. En nuestra comparativa original de la ASI2600 Duo utilizamos como referencia el paso óptico de aproximadamente 44 mm representado en el esquema.
Debemos recordar que un filtro montado de 2″ no tiene necesariamente 50,8 mm de apertura libre, ya que su montura ocupa parte del diámetro.
Cajón portafiltros ZWO M42 o M54
Si queremos utilizar filtros de 2″ con nuestra ASI2600, una solución cómoda es instalar un cajón portafiltros.
Este accesorio permite introducir o retirar el filtro sin desmontar completamente la cámara.
ZWO dispone de cajones con conexiones M42 y M54. Ambos pueden alojar filtros montados de 2″, pero sus conexiones no ofrecen el mismo paso óptico.
Y esta diferencia es especialmente importante cuando utilizamos una cámara con sensor de guiado integrado.
-
Producto en oferta

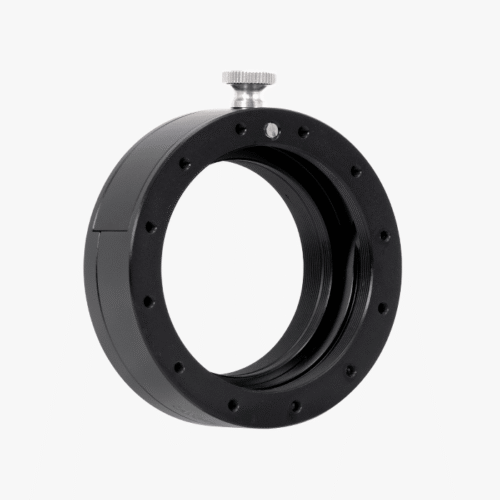

Cajón portafiltros ZWO de 2″ y M54El precio original era: 103,00 €.98,00 €El precio actual es: 98,00 €. -
Producto en oferta

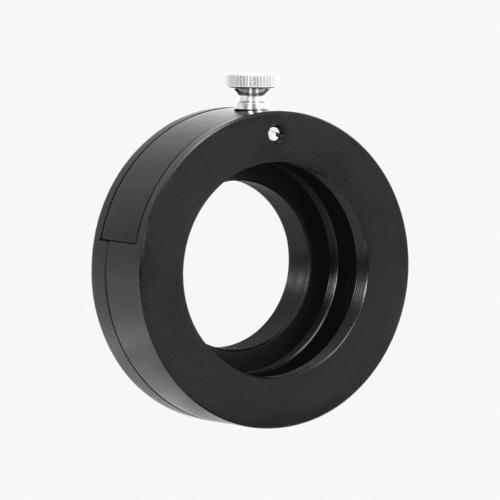

Cajón portafiltros ZWO de 2″ y M42El precio original era: 103,00 €.98,95 €El precio actual es: 98,95 €.
Comparación del cajón M42 y el M54

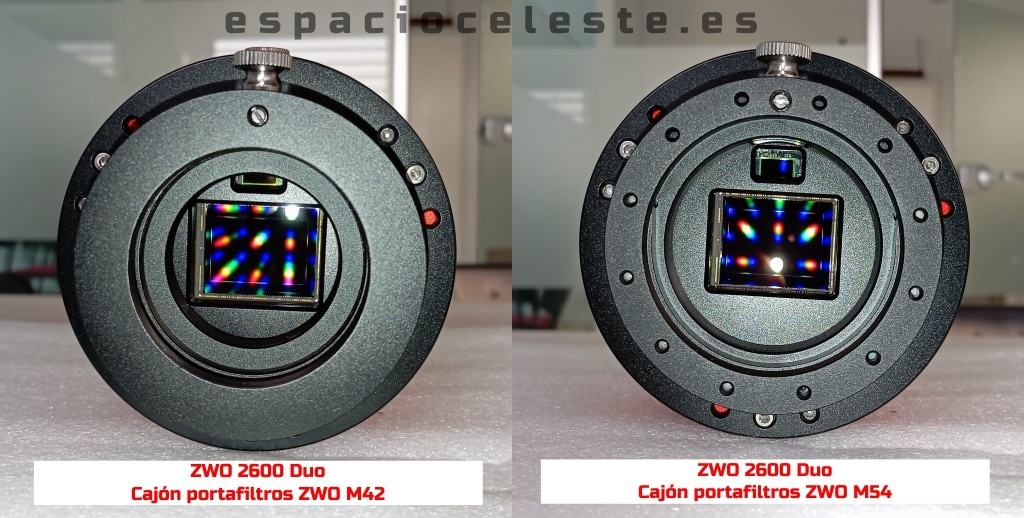

En la siguiente imagen mostramos las diferencias entre ambos cajones instalados delante de una ASI2600 Duo.
El cajón M54 proporciona una conexión de mayor diámetro, especialmente interesante para mantener despejado el recorrido de la luz hacia el sensor de guiado.
La conexión M42, al ser más estrecha, puede convertirse en una limitación para ese recorrido óptico.
Para las ASI2600 Duo recomendamos el cajón portafiltros ZWO M54 con filtros montados de 2″.
En las ASI2600 Air también recomendamos priorizar las conexiones M54, comprobando los adaptadores correspondientes a cada modelo.
Ruedas portafiltros: ¿36 mm o 2″?
Cuando necesitamos utilizar varios filtros, una rueda portafiltros electrónica es una solución especialmente interesante.
Esto resulta muy útil en las versiones monocromáticas ASI2600MM Duo y ASI2600MM Air, donde podemos trabajar con filtros LRGB o de banda estrecha.
La rueda permite mantener instalados varios filtros y cambiar entre ellos automáticamente desde el software de captura compatible.
Pero, al igual que ocurre con los cajones, debemos prestar atención al diámetro útil del filtro y al paso óptico de las conexiones.
Aunque los filtros de 36 mm pueden resultar adecuados para numerosas cámaras APS-C convencionales, en las ASI2600 Duo y Air debemos considerar también la iluminación del sensor de guiado integrado.
Por este motivo, recomendamos utilizar ruedas portafiltros de 2″ con los adaptadores adecuados.
Comparación entre ruedas de 36 mm y 2″

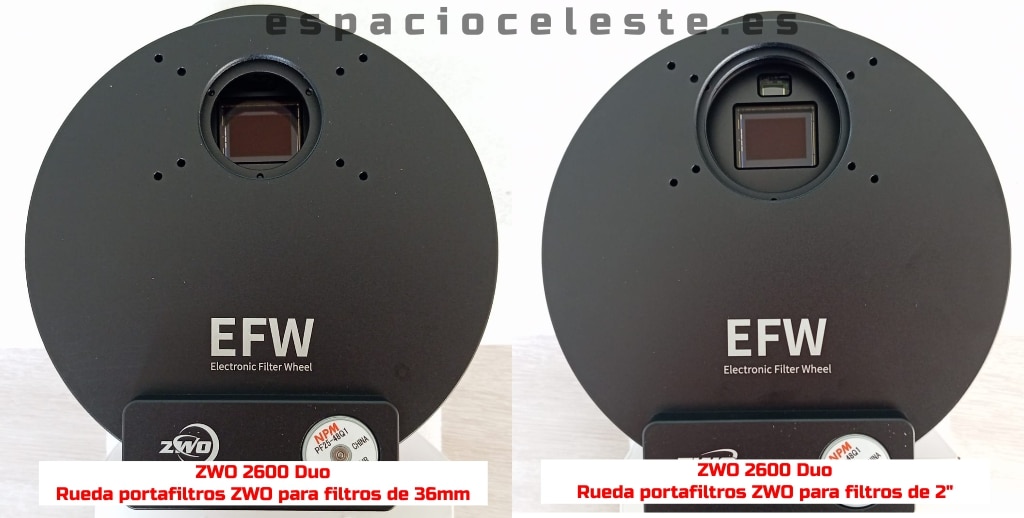

En esta imagen mostramos la diferencia entre una rueda para filtros de 36 mm y otra para filtros de 2″ con una ASI2600 Duo.
La rueda para filtros de 2″ permite utilizar filtros de mayor diámetro y mantener un recorrido óptico más amplio, siempre que las conexiones y adaptadores sean los adecuados.
Esta es la opción que recomendamos para las ASI2600 Duo y Air cuando queremos trabajar con una rueda portafiltros.
Nuestra recomendación es utilizar ruedas portafiltros de 2″ con conexiones de paso amplio.
El diámetro del filtro es importante, pero también debemos comprobar los adaptadores y la configuración de montaje de cada cámara.
¿Qué solución elegir para nuestra cámara?
| Accesorio | Cuándo elegirlo |
|---|---|
| Cajón M54 para filtros de 2″ | Cuando utilizamos un filtro habitualmente o queremos cambiarlo manualmente. Especialmente cómodo en las versiones en color. |
| Rueda portafiltros de 2″ | Cuando trabajamos con varios filtros y queremos automatizar su selección. Especialmente interesante en las versiones monocromáticas. |
Adaptadores y backfocus
Una vez elegido el cajón o la rueda, debemos completar correctamente el tren óptico.
ZWO publica diferentes configuraciones de conexión para las ASI2600 Duo y Air. Aunque el criterio de utilizar accesorios con paso óptico amplio es común a ambas familias, los adaptadores necesarios pueden variar.
También debemos respetar la distancia de trabajo requerida por nuestro corrector o reductor, teniendo en cuenta el espesor mecánico de los accesorios.
El cajón portafiltros ZWO M54 tiene un espesor mecánico de 20 mm, pero la longitud total de nuestra configuración dependerá de los adaptadores y extensores instalados.
Puedes consultar las guías de conexión y backfocus de ZWO.
Nuestra recomendación para las ZWO ASI2600 Duo y Air
Las cámaras ZWO ASI2600 Duo y Air son una solución muy interesante para astrofotografía gracias a su sensor de guiado integrado.
Para aprovechar correctamente este diseño, recomendamos prestar especial atención a los accesorios que instalamos delante de la cámara.
En Espacio Celeste recomendamos cajones portafiltros M54 con filtros de 2″ o ruedas portafiltros de 2″, según nuestras necesidades.
De esta manera podemos trabajar con conexiones de paso amplio y reducir el riesgo de que los accesorios limiten la iluminación del sensor de guiado.
También debemos tener en cuenta el círculo de imagen del telescopio, la posición de los filtros y los adaptadores necesarios para cada cámara.
¿Necesitas un cajón o una rueda portafiltros para tu ASI2600 Duo o Air?
En Espacio Celeste podemos ayudarte a elegir los filtros, el cajón, la rueda portafiltros y los adaptadores adecuados para tu cámara y telescopio.
Puedes consultar los productos de este tutorial y completar tu equipo con los accesorios compatibles.
