Los refractores apocromáticos SkyWatcher Esprit son telescopios especialmente orientados a la astrofotografía. Sus enfocadores de piñón y cremallera ofrecen un movimiento preciso y una elevada capacidad de carga, características importantes cuando utilizamos cámaras y accesorios fotográficos.

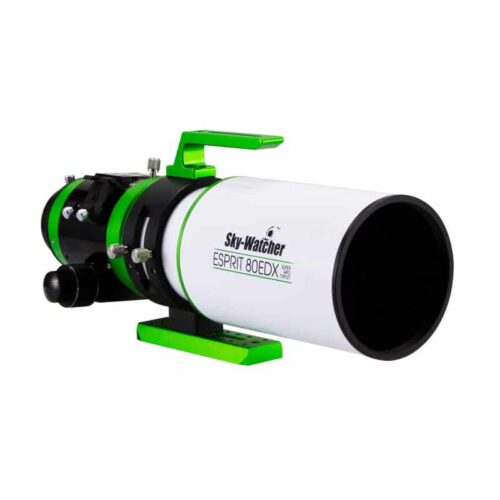

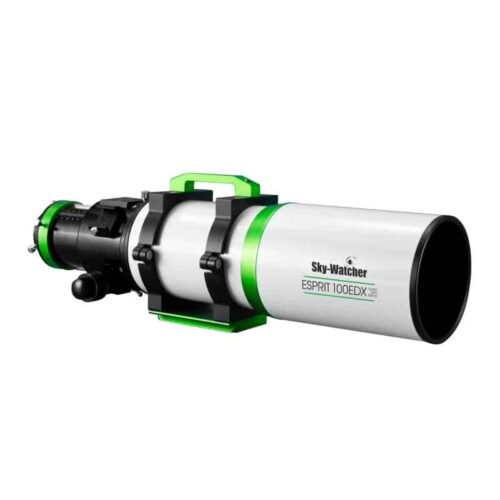

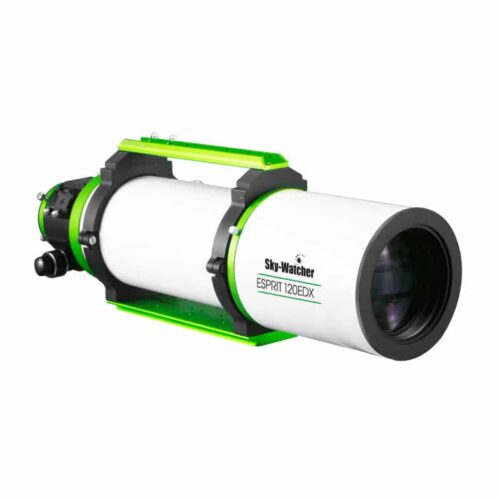

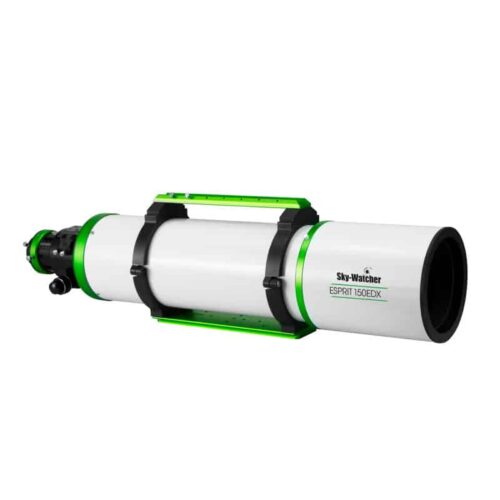

La familia Esprit incluye modelos de 80, 100, 120 y 150 mm de abertura. Sus enfocadores de tipo R&P (Rack and Pinion) son uno de los aspectos que más valoramos de estos refractores en Espacio Celeste.
Una de las mejoras más útiles para trabajar con estos telescopios es instalar un enfocador automático ZWO EAF, que permite controlar el enfoque desde un ordenador o controlador compatible y realizar ajustes automáticos durante una sesión de astrofotografía.
En este tutorial mostramos cómo hemos adaptado un ZWO EAF al enfocador de un SkyWatcher Esprit 100ED, utilizando el adaptador específico para Esprit y Takahashi.
Importante: a diferencia de otros refractores en los que podemos utilizar directamente el soporte universal del EAF, en esta instalación del SkyWatcher Esprit empleamos el adaptador específico y dos tornillos M4 de aproximadamente 25 mm.
Los refractores SkyWatcher Esprit
Los Esprit están diseñados para ofrecer un buen rendimiento óptico y mecánico en astrofotografía de cielo profundo, aunque también pueden utilizarse en observación visual.
Su enfocador de piñón y cremallera proporciona una buena base para instalar un sistema de enfoque motorizado.
En Espacio Celeste también podemos revisar y ajustar mecánicamente el enfocador antes de entregar el tubo óptico, cuando sea necesario.
Durante una sesión de astrofotografía, los cambios de temperatura pueden provocar pequeñas variaciones del punto de enfoque.
El ZWO EAF permite mover el enfocador con precisión sin tocar físicamente el telescopio. También podemos utilizar rutinas de enfoque automático con programas y controladores compatibles.
Los modelos actuales de ZWO incluyen el EAF estándar y el EAF Pro.
El estándar utiliza conexión USB-C para alimentación y comunicación. El Pro incorpora además batería recargable, Bluetooth y botones integrados de movimiento. Ambos ofrecen una capacidad de carga declarada de hasta 5 kg.
Puedes consultar sus fichas, fotografías y precios en nuestra tienda:
El casquillo cilíndrico de 6 mm incluido con el EAF utilizado en este montaje.
Dos tornillos M4 de aproximadamente 25 mm para fijar el soporte al enfocador del Esprit.
La tornillería de fijación del EAF al soporte.
Las llaves Allen correspondientes.
Es importante diferenciar los casquillos: en esta instalación utilizamos el de 6 mm del ZWO EAF, no el casquillo suministrado con el adaptador para Takahashi.
Material y accesorios necesarios para realizar la instalación.
Cómo instalar el ZWO EAF en el SkyWatcher Esprit paso a paso
A continuación mostramos el procedimiento realizado en Espacio Celeste, acompañado de las fotografías originales del montaje.
1
Retirar el mando de enfoque grueso
Lo primero es dejar libre el extremo del eje del enfocador donde conectaremos el motor.
En un enfocador de doble velocidad, retiramos el mando correspondiente al enfoque grueso, es decir, el situado en el extremo opuesto al mando de enfoque fino.
En el SkyWatcher Esprit, el mando está sujeto mediante un pequeño tornillo Allen.
Si no vemos el tornillo, giramos el mando hasta que aparezca a través del orificio que se muestra en la fotografía.
Lo aflojamos y retiramos el mando para dejar el eje accesible.
Extracción del mando de enfoque del SkyWatcher Esprit.
2
Montar el adaptador específico
A continuación preparamos el adaptador ZWO EAF para Esprit y Takahashi.
Unimos la pieza de soporte alargada con la pieza destinada a sujetar el cuerpo del EAF.
De esta forma obtenemos un conjunto en forma de L que permitirá fijar el motor al enfocador del telescopio.
Montaje del adaptador específico para el SkyWatcher Esprit.
3
Presentar el soporte sobre el enfocador
Una vez preparado el adaptador, lo colocamos provisionalmente sobre el enfocador del Esprit para comprobar su posición.
Así podemos verificar la orientación del soporte y la ubicación de los puntos de fijación antes de continuar con el montaje.
Posición del adaptador sobre el enfocador del Esprit.
4
Acoplar el motor al eje del enfocador
Ahora utilizamos el casquillo cilíndrico de 6 mm del ZWO EAF empleado en este montaje.
Introducimos un extremo del casquillo en el eje del enfocador del Esprit y apretamos uno de sus tornillos Allen.
Después introducimos el eje del ZWO EAF por el extremo opuesto.
Es importante hacer coincidir uno de los tornillos de apriete del casquillo con la superficie plana del eje del motor.
Finalmente apretamos los cuatro tornillos Allen del casquillo para asegurar la transmisión del movimiento.
Atención al casquillo: en este montaje no utilizamos el casquillo suministrado con el adaptador para Takahashi, ya que está destinado al acoplamiento de esos refractores.
Acoplamiento del eje del ZWO EAF al eje del enfocador.
5
Preparar los tornillos de fijación
Con el motor conectado al eje, giramos manualmente el mando del enfocador para dejar el ZWO EAF en posición vertical.
A continuación debemos fijar el soporte en L al cuerpo del enfocador del Esprit.
Para ello utilizamos dos puntos de fijación situados en la esquina del enfocador, sustituyendo los tornillos originales por otros de mayor longitud.
En nuestra instalación empleamos dos tornillos M4 de aproximadamente 25 mm.
Estos tornillos adicionales no formaban parte del material incluido en el montaje original.
Ubicación de los tornillos que debemos sustituir para fijar el adaptador.
6
Ajustar la longitud de los tornillos
En el montaje documentado utilizamos tornillos preparados para poder cortarse y ajustar su longitud.
Al presentarlos comprobamos que sobresalían más de lo necesario, por lo que eliminamos aproximadamente 1 cm de longitud.
Si queremos evitar cortar tornillos, podemos utilizar directamente dos tornillos M4 de unos 25 mm, tal como hicimos constar en la instalación original.
Antes del apriete definitivo debemos comprobar que la longitud elegida permite sujetar el soporte correctamente sin que el tornillo llegue a hacer tope en el interior de su alojamiento.
Comparación de los tornillos utilizados antes y después de ajustar su longitud.
7
Fijar definitivamente el ZWO EAF
Una vez seleccionada la tornillería adecuada, fijamos el soporte en L al enfocador del SkyWatcher Esprit.
También atornillamos el cuerpo del ZWO EAF al soporte mediante los dos tornillos de fijación correspondientes.
Comprobamos que el motor quede correctamente alineado con el eje y que el casquillo no trabaje forzado.
Apretamos la tornillería de forma progresiva hasta conseguir un conjunto firme y estable.
Resultado del acoplamiento del ZWO EAF al enfocador del Esprit.
Resultado final de la instalación
Una vez terminado el montaje, obtenemos un enfocador automático integrado en el sistema de piñón y cremallera del SkyWatcher Esprit.
El adaptador específico permite mantener fijo el cuerpo del motor, mientras que el casquillo transmite su movimiento al eje del enfocador.
El conjunto queda rígido y preparado para realizar los ajustes de enfoque de forma motorizada.
ZWO EAF instalado en un SkyWatcher Esprit 100ED.
Pruebas de funcionamiento y comprobación mecánica
En Espacio Celeste no damos por concluida una instalación únicamente porque el motor haya quedado correctamente fijado.
Después del montaje revisamos la unión mecánica, la alineación del eje y el apriete de toda la tornillería.
También realizamos pruebas con el telescopio en distintas posiciones y aplicando cargas variables al enfocador, por ejemplo de 0,5 kg, 1 kg y 2 kg.
Con estas comprobaciones verificamos que:
El enfocador se desplaza correctamente en ambos sentidos.
El motor transmite el movimiento sin deslizamientos.
El soporte permanece estable.
No aparecen esfuerzos mecánicos anormales.
El sistema funciona correctamente con las cargas previstas.
Si las pruebas son satisfactorias, damos por finalizada la adaptación.
Pruebas finales para comprobar el funcionamiento del enfocador automático.
Protección del EAF durante el transporte
Una vez instalado, el ZWO EAF sobresale del diámetro exterior del tubo óptico.
Por tanto, es importante protegerlo adecuadamente para evitar golpes o esfuerzos mecánicos durante el transporte.
En Espacio Celeste tenemos este aspecto muy presente y adaptamos las protecciones del embalaje original cuando es necesario, de forma que el conjunto pueda transportarse con seguridad.
Nuestra recomendación: comprueba que el motor y su soporte no reciben presión del maletín o de las espumas de protección. Nunca utilices el EAF como punto de apoyo o agarre del telescopio.
¿Podemos instalar un ZWO EAF en otros telescopios?
Sí. El ZWO EAF puede instalarse en numerosos telescopios con enfocadores mecánicos compatibles.
Dependiendo del diseño del enfocador, puede utilizarse el soporte universal o ser necesario un adaptador específico.
En Espacio Celeste realizamos adaptaciones a distintos tipos de tubos ópticos y comprobamos el funcionamiento del conjunto antes de su entrega.
Conclusiones
Instalar un ZWO EAF en un SkyWatcher Esprit permite aprovechar las ventajas del enfoque motorizado y de las rutinas de enfoque automático durante la astrofotografía.
Como hemos mostrado en este tutorial, la adaptación requiere el soporte específico para Esprit y Takahashi, el casquillo adecuado para unir los ejes y dos tornillos M4 de aproximadamente 25 mm para fijar el soporte al cuerpo del enfocador.
Con una instalación mecánica correcta y las correspondientes pruebas de funcionamiento, obtenemos un conjunto estable y preparado para trabajar con cámaras y accesorios de astrofotografía.
¿Quieres instalar un ZWO EAF en tu telescopio?
En Espacio Celeste podemos ayudarte a seleccionar los accesorios necesarios y realizar la adaptación de tu enfocador.
Si tienes un SkyWatcher Esprit u otro tubo óptico y quieres automatizar el enfoque, consúltanos.
