Los refractores apocromáticos Askar FRA son una excelente opción para astrofotografía de cielo profundo. Su diseño óptico tipo Petzval y sus enfocadores de piñón y cremallera proporcionan una combinación de calidad óptica, precisión y robustez mecánica.
La familia FRA incluye modelos como el FRA300 de 60 mm, el FRA400 de 70 mm, el FRA500 de 90 mm y el FRA600 de 100 mm de abertura.
Todos ellos incorporan enfocadores de tipo R&P (Rack and Pinion), especialmente adecuados para soportar cámaras y accesorios de astrofotografía.
Una de las mejoras más interesantes que podemos realizar en estos telescopios es instalar un enfocador automático ZWO EAF. Este accesorio permite controlar el enfoque con precisión y automatizarlo durante las sesiones fotográficas.
En este tutorial mostramos cómo hemos instalado un ZWO EAF en un Askar FRA300 en Espacio Celeste, utilizando el soporte original incluido con el enfocador y sin necesidad de adquirir un adaptador específico adicional.
Lo más importante: para instalar el ZWO EAF en el Askar FRA300 utilizamos el soporte metálico en forma de L, el casquillo de unión de ejes y la tornillería correspondiente. A continuación mostramos el montaje real, paso a paso.
La familia de refractores Askar FRA
Los telescopios FRA están especialmente orientados a astrofotografía, aunque también pueden utilizarse para observación visual con los accesorios adecuados.
Su enfocador mecánico de piñón y cremallera proporciona un movimiento preciso y una buena capacidad de carga, características importantes cuando utilizamos cámaras refrigeradas, ruedas portafiltros y otros componentes.
Aunque este tutorial corresponde al FRA300, también es posible motorizar el enfoque de otros modelos de la familia FRA.
¿Por qué instalar un enfocador automático ZWO EAF?
Durante una sesión de astrofotografía, los cambios de temperatura pueden modificar ligeramente el punto de enfoque del telescopio.
Además, cuando trabajamos con cámaras de alta resolución, conseguir y mantener un enfoque preciso es especialmente importante.
El ZWO EAF permite motorizar el enfocador del telescopio y controlar sus movimientos desde un ordenador o un controlador compatible.
De esta forma podemos realizar ajustes sin tocar físicamente el tubo óptico y utilizar rutinas de enfoque automático con programas compatibles.
Enfocadores automáticos ZWO EAF
Actualmente, ZWO ofrece el EAF estándar y el EAF Pro. Ambos permiten motorizar el enfoque y tienen una capacidad de carga declarada de hasta 5 kg.
El EAF estándar utiliza conexión USB-C para alimentación y comunicación, mientras que el EAF Pro incorpora además batería recargable, conectividad Bluetooth y botones de enfoque integrados.
A continuación puedes consultar ambos modelos disponibles en nuestro catálogo, con sus fotografías, características y precios actualizados.
Para realizar el montaje que mostramos utilizamos los siguientes elementos:
Enfocador automático ZWO EAF.
Soporte metálico de fijación en forma de L.
Casquillo cilíndrico de acoplamiento de los ejes.
Tornillería de fijación.
Llaves Allen adecuadas.
El soporte en forma de L permite fijar el cuerpo del motor al enfocador del telescopio. De esta manera, cuando el motor gira, el movimiento se transmite al eje del enfocador y no al propio cuerpo del EAF.
Enfocador ZWO EAF y accesorios utilizados para su instalación.Ejemplo de un ZWO EAF instalado en un telescopio refractor.
¿Necesitamos un adaptador especial para el FRA300?
No. En el Askar FRA300 podemos realizar la instalación utilizando el soporte en forma de L del ZWO EAF, sin necesidad de comprar un adaptador específico para este telescopio.
En nuestra instalación, el eje del enfocador del FRA300 tiene un diámetro de 5 mm, mientras que el eje del motor ZWO EAF es de 4 mm.
Por tanto, debemos seleccionar el casquillo de acoplamiento correspondiente, que permite unir ambos ejes.

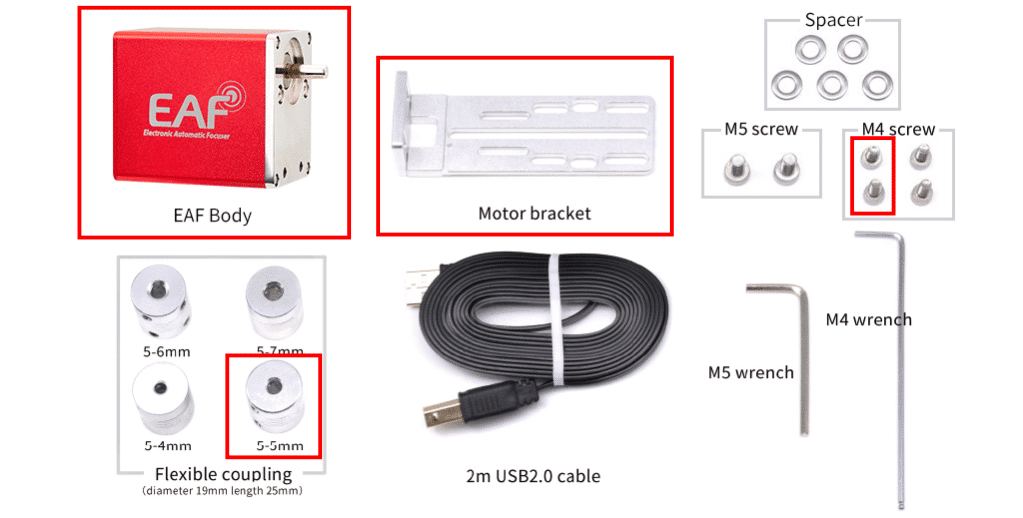

Accesorios necesarios para realizar la instalación en el Askar FRA300.
Instalación del ZWO EAF en el Askar FRA300 paso a paso
A continuación detallamos el procedimiento utilizado en Espacio Celeste, acompañado de las fotografías originales del montaje.
1
Retirar el mando de enfoque del FRA300
Lo primero es dejar libre el extremo del eje del enfocador donde vamos a conectar el ZWO EAF.
En los enfocadores de doble velocidad, el motor se instala en el lado del mando de enfoque grueso, es decir, en el extremo opuesto al mando de enfoque fino.
En el FRA300, el mando está sujeto al eje mediante un pequeño tornillo Allen.
Aflojamos ese tornillo y extraemos el mando para dejar el eje accesible.

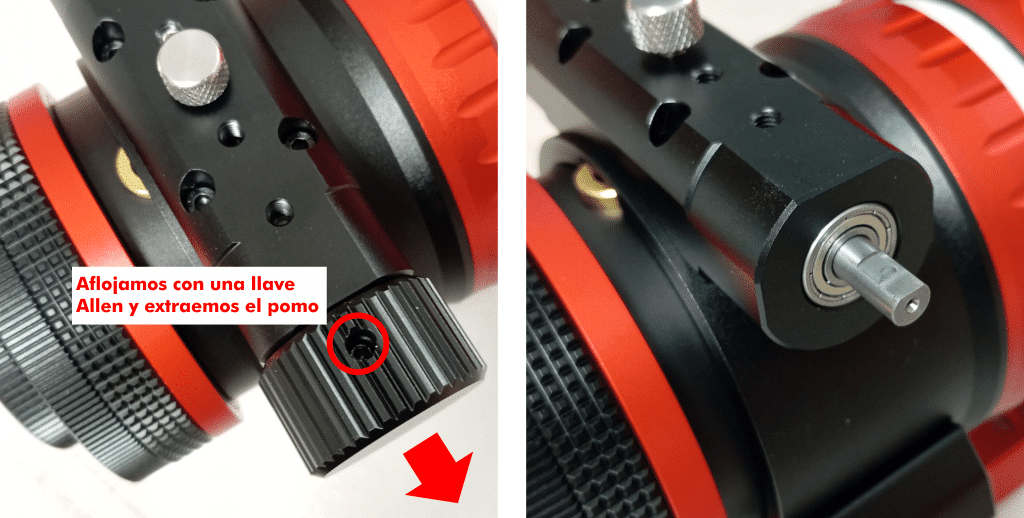

Extracción del mando de enfoque del FRA300.
2
Preparar el soporte en forma de L
A continuación montamos el soporte metálico que permitirá fijar el cuerpo del ZWO EAF al enfocador del telescopio.
En el montaje mostrado, el soporte se compone de dos piezas metálicas que se unen mediante dos tornillos.
Es importante colocar la base plana de la pieza larga hacia el interior de la L, tal como aparece en la fotografía.

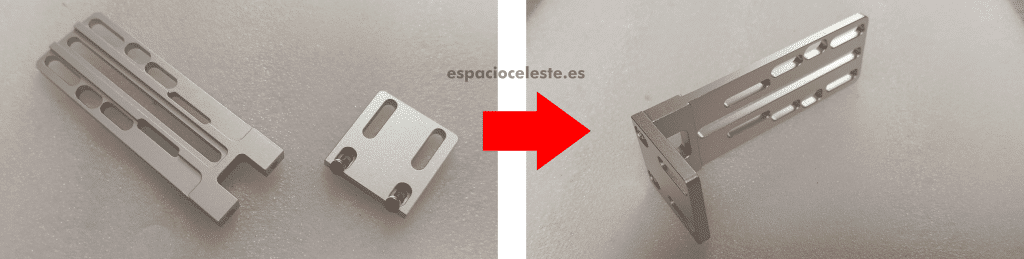

Preparación del soporte en forma de L para acoplar el ZWO EAF al FRA300.
3
Seleccionar el casquillo de unión de los ejes
Con el mando retirado y el soporte preparado, seleccionamos el casquillo cilíndrico que conecta el eje del telescopio con el eje del motor.
En este caso necesitamos unir el eje de 5 mm del FRA300 con el eje de 4 mm del ZWO EAF.
Escogemos el casquillo adecuado entre los suministrados con el enfocador.

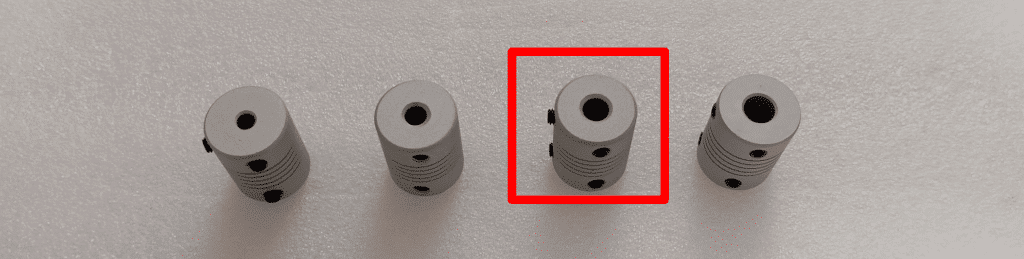

Casquillo de acoplamiento utilizado en la instalación del Askar FRA300.
4
Unir el motor al eje del enfocador
Ahora introducimos el casquillo en los ejes del enfocador y del ZWO EAF.
Tanto el eje del FRA300 como el del motor disponen de una superficie plana destinada a mejorar la sujeción.
Debemos hacer coincidir los tornillos de apriete del casquillo con esas superficies planas.
Una vez colocadas correctamente las piezas, apretamos los tornillos del casquillo para asegurar la transmisión del movimiento.

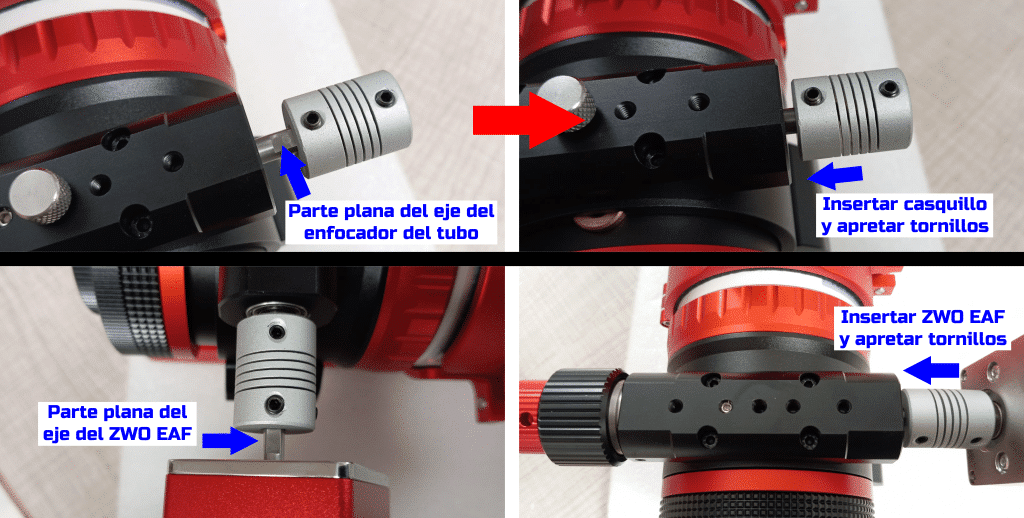

Acoplamiento del ZWO EAF al eje del enfocador del FRA300.
5
Identificar los puntos de fijación
Una vez conectado el motor al eje, debemos fijar el cuerpo del EAF al enfocador del telescopio.
En el FRA300 utilizamos los puntos de fijación que se muestran en la fotografía.
Uno de ellos corresponde al alojamiento del tornillo de bloqueo del enfocador.
En este montaje retiramos dicho tornillo para utilizar su alojamiento como punto de fijación del soporte en L.
De esta manera podemos sujetar el soporte al propio cuerpo del enfocador sin instalar una pieza adaptadora adicional.

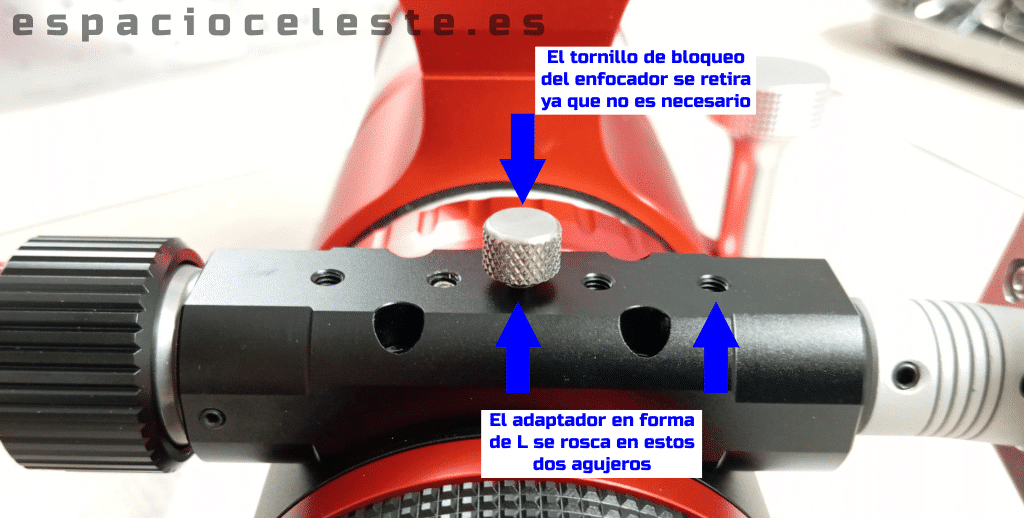

Puntos roscados utilizados para fijar el soporte al enfocador del FRA300.
6
Colocar correctamente el soporte metálico
Antes de atornillar definitivamente el soporte, comprobamos su orientación.
Las dos piezas deben quedar colocadas como se aprecia en la imagen, de forma que la superficie plana del soporte apoye correctamente sobre el cuerpo del enfocador.
También comprobamos que el motor quede alineado con el eje y que el casquillo no trabaje forzado.

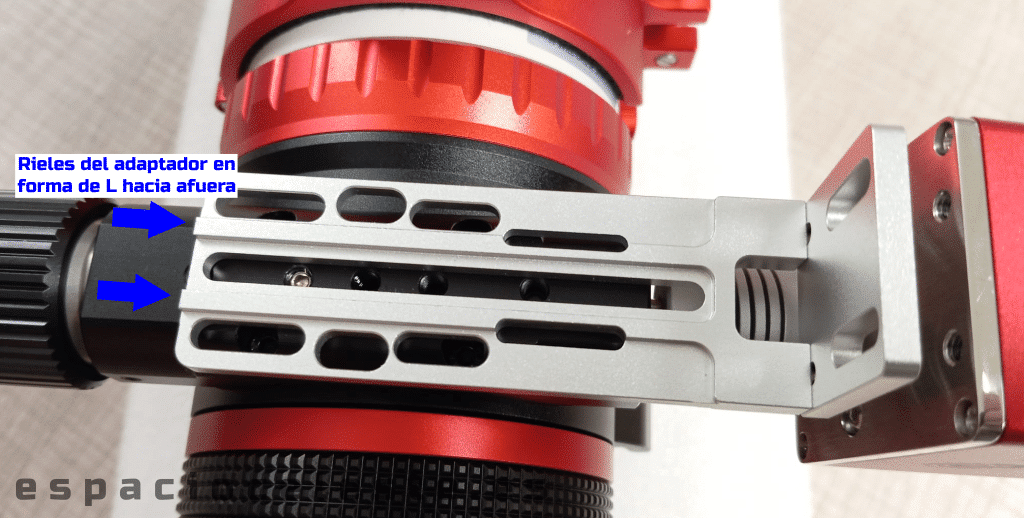

Posición del soporte metálico antes de su fijación definitiva.
7
Atornillar el conjunto
Con todas las piezas correctamente posicionadas, fijamos el soporte metálico al cuerpo del enfocador del FRA300 y al cuerpo del ZWO EAF.
Es recomendable apretar los tornillos de forma progresiva y comprobar que el motor permanece alineado.
No debemos apretar en exceso la tornillería ni provocar esfuerzos mecánicos innecesarios.
Una vez terminada la fijación, el conjunto debe quedar rígido y estable.

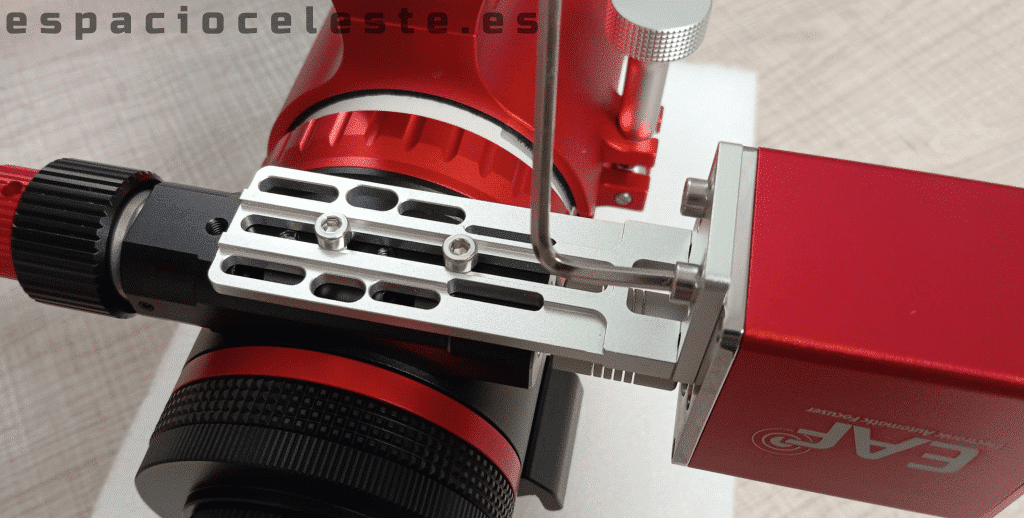

Atornillado del soporte y fijación definitiva del ZWO EAF.
Resultado final: ZWO EAF instalado en el FRA300
Una vez terminado el montaje, obtenemos un enfocador automático integrado en el mecanismo de piñón y cremallera del Askar FRA300.
El soporte mantiene fijo el cuerpo del motor, mientras que el casquillo transmite su movimiento al eje del enfocador.
El resultado es un conjunto compacto y robusto, que permite controlar el enfoque de forma motorizada.

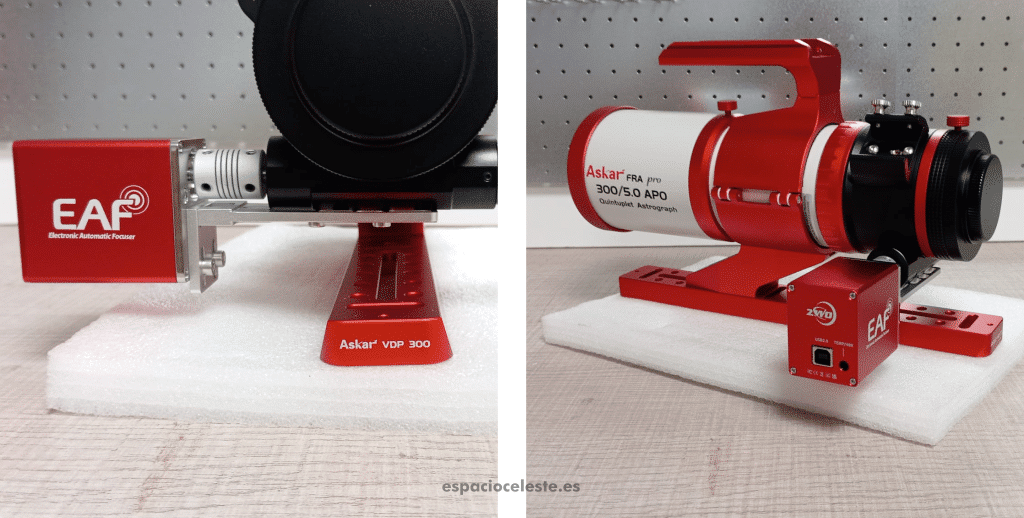

Resultado final de la instalación del ZWO EAF en el Askar FRA300.
Comprobaciones y pruebas de funcionamiento
En Espacio Celeste no damos por terminada una instalación únicamente porque el motor haya quedado correctamente fijado.
Una vez montado el ZWO EAF, comprobamos el funcionamiento mecánico del conjunto y realizamos pruebas con el tubo óptico en diferentes posiciones.
También verificamos su comportamiento con distintas cargas sobre el enfocador, simulando las condiciones de trabajo de una cámara y sus accesorios.
Durante estas pruebas revisamos:
Que el enfocador se desplaza suavemente en ambos sentidos.
Que el motor no encuentra resistencia anormal.
Que el casquillo transmite el movimiento sin deslizamientos.
Que el soporte mantiene su rigidez durante el funcionamiento.
Que el enfocador trabaja correctamente con la carga prevista.
Que el recorrido configurado evita alcanzar los topes mecánicos del enfocador.
Si todas las comprobaciones son satisfactorias, damos por concluida la instalación.
Ejemplo de pruebas finales para comprobar el correcto funcionamiento de un enfocador automático instalado.
Protección del ZWO EAF durante el transporte
Hay un detalle importante que debemos tener en cuenta después de instalar el motor.
Como se aprecia en las fotografías, el ZWO EAF sobresale del diámetro exterior del tubo óptico.
Esto significa que puede quedar expuesto a golpes o esfuerzos durante el transporte si el telescopio no se protege adecuadamente.
Por ese motivo, en Espacio Celeste prestamos especial atención al embalaje y, siempre que es posible, adaptamos las protecciones originales del telescopio para que pueda transportarse con el motor instalado.
Nuestra recomendación: antes de guardar el telescopio, comprueba que el motor y su soporte no reciben presión del maletín o de las espumas de protección. Tampoco debemos utilizar el EAF como punto de apoyo o de agarre del tubo.
¿Se puede instalar un ZWO EAF en otros telescopios?
Sí. Los enfocadores automáticos ZWO EAF pueden adaptarse a numerosos telescopios del mercado.
El procedimiento depende del diseño del enfocador, del diámetro de su eje y de los puntos de fijación disponibles.
En algunos telescopios, como el Askar FRA300 mostrado en este tutorial, podemos utilizar directamente el soporte en forma de L del EAF.
En otros modelos puede ser necesario utilizar un adaptador específico.
En Espacio Celeste realizamos adaptaciones a distintos refractores y otros tubos ópticos, comprobando el funcionamiento mecánico del conjunto antes de entregar el equipo.
Conclusiones
Instalar un ZWO EAF en el Askar FRA300 es una mejora especialmente interesante para quienes utilizan este refractor en astrofotografía.
Como hemos mostrado, no es necesario adquirir un adaptador especial para realizar este montaje: podemos utilizar el soporte metálico en forma de L y los accesorios de acoplamiento del propio EAF.
La clave está en retirar el mando de enfoque adecuado, seleccionar correctamente el casquillo de unión, alinear el motor y fijar el soporte con seguridad.
Una vez instalado y comprobado, podremos disfrutar de un enfoque motorizado preciso y aprovechar las funciones de automatización de los programas y controladores compatibles.
¿Quieres instalar un ZWO EAF en tu telescopio?
En Espacio Celeste podemos ayudarte a elegir el enfocador automático adecuado y realizar su adaptación a tu tubo óptico.
Si tienes un Askar FRA300 u otro telescopio y quieres automatizar el enfoque, consúltanos.
